2 Mechanische Installation
DE 12 YASKAWA Europe TOMP_C710606_75A V1000 IP66 - Kurzanleitung
Verdrahtung des Leistungskreises
Hinweis: Für den Leistungskreis sollten 600 V vinylisolierte Mehrleiterkabel mit einer maximal zulässigen dauerhaften Temperatur von mehr als 70qC verwendet werden (wie z.
B. ÖLFLEX® CLASSIC 100/100CY von Lapp Kabel).
Hinweis: Verwenden Sie für Einphaseneingänge Dreileiterkabel und für Dreiphaseneingänge Vierleiterkabel.
Hinweis: Verwenden Sie nur geschirmte Motorkabel.
Verdrahtung des Steuerkreises
Hinweis: Für den Leistungskreis sollten 600 V geschirmte Mehrleiterkabel mit einer maximal zulässigen dauerhaften Temperatur von mehr als 70qC verwendet werden (wie z. B.
ÖLFLEX® CLASSIC 110/115CY und UNITRONIC® LiYCY (TP) von Lapp Kabel).

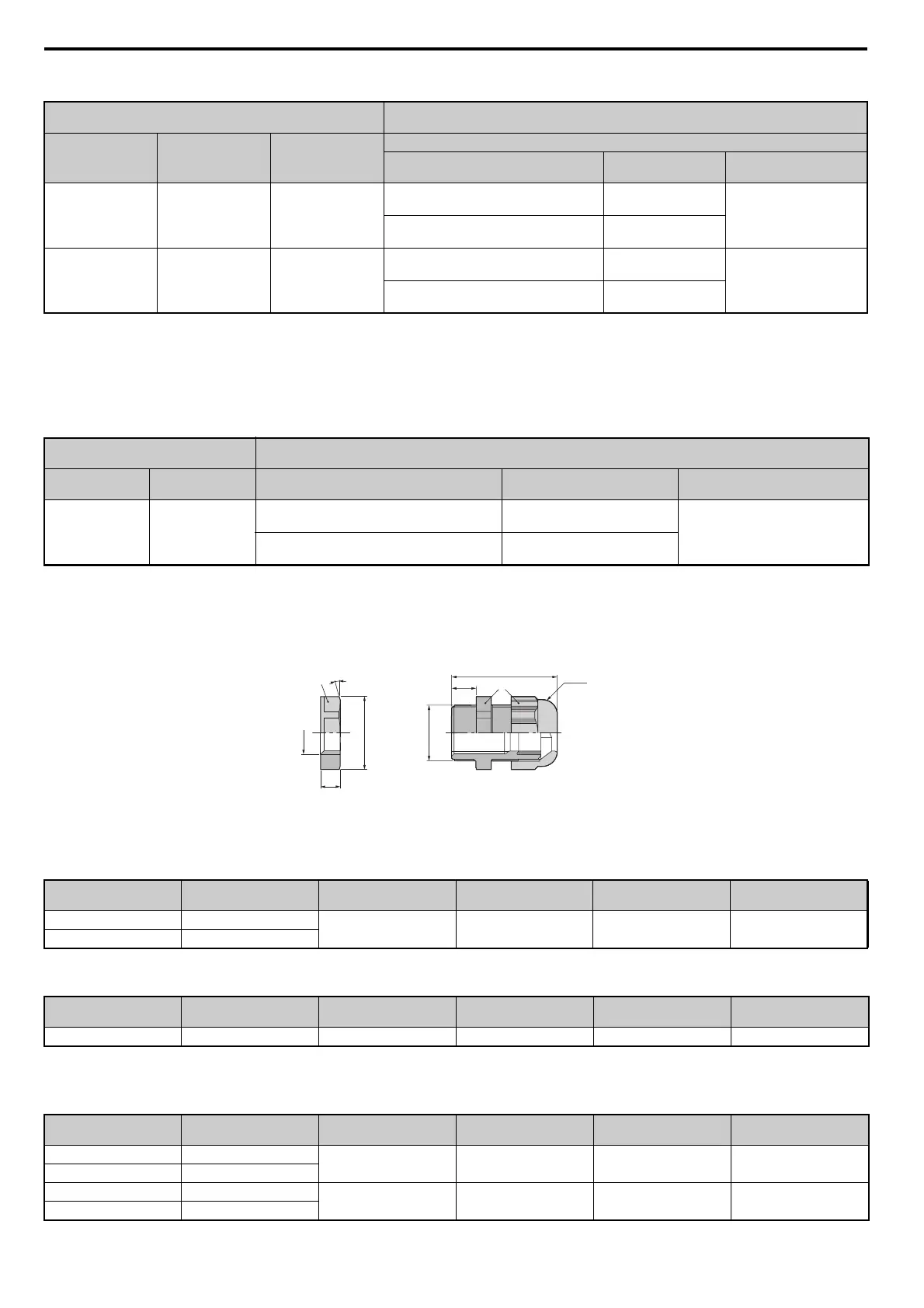

Abmessungen - Lapp Kabel SKINTOP
Kabelverschraubungen für Steuerleitungen (Verschraubungen sind aus Kunststoff)
Stutzen
Mutter
Kabelverschraubungen für Verdrahtung des Leistungsein- und ausgangs (Verschraubungen sind aus Kunststoff)
Stutzen
*‚Durchmesser (mm) Kabelöffnung Umrichterseite <1>
*. <1> Für Eingangs-, Ausgangs- und optionale Verdrahtung sind getrennte Kabelöffnungen vorgesehen (insgesamt 4 Öffnungen).
‚. <2> Beachten Sie, dass der Stutzen der Kabelverschraubung und die Mutter normalerweise getrennt verkauft werden.
Empfohlene Kabelverschraubungen
(Lapp Kabel)
Umrichtergröße Eingang Ausgang
Verdrahtung Eingang / Ausgang
Kabelverschraubung Nr./Modell <2>
Kabeldurchmesser
(mm)
Anzugsmoment
(Nm)
A28.828.8
Stutzen: 53015150/STR 21
Mutter: 53019050/GMP-GL21
9 bis 16
Stutzen: 5.0
Mutter: 7.5
Stutzen: 53015050/ST 21
Mutter: 53019050/GMP-GL21
13 bis 18
B3737
Stutzen: 53015160/STR 29
Mutter: 53019060/GMP-GL29
11 bis 22
Stutzen: 5.0
Mutter: 7.5
Stutzen: 53015060/ST 29
Mutter: 53019060/GMP-GL29
14 bis 25
*Kabelöffnung Verdrahtung
Umrichterseite <1>‚
*. <1> Bei Lieferung sind die Dichtungen in die Kabelöffnungen des Steuerkreises eingesetzt.
‚. <2> Beachten Sie, dass der Stutzen der Kabelverschraubung und die Mutter normalerweise getrennt verkauft werden.
Empfohlene Kabelverschraubung für E/A Verdrahtung (Lapp Kabel)
Durchmesser
(mm)
Anzahl der
Öffnungen
Kabelverschraubung Nr./Modell <2> Kabeldurchmesser (mm) Anzugsmoment (Nm)
23 2
Stutzen: 53015140/STR 16
Mutter: 53019040/GMP-GL16
6 bis 12
Stutzen: 3.3
Mutter: 5.0
Stutzen: 53015040/ST 16
Mutter: 53019040/GMP-GL16
9 bis 14
Nr. Modell PG-Größe
Schlüsselweite SW
(mm)
C (mm) D (mm)
53015140 STR 16
16 27 44 10
53015040 ST 16
Nr. Modell PG-Größe
Schlüsselweite SW
(mm)
A (mm) B (mm)
53019040 GMP-GL 16 16 30 33 6
Nr. Modell PG-Größe
Schlüsselweite SW
(mm)
C (mm) D (mm)
53015150 STR 21
21 34 49 11
53015050 ST 21
53015160 STR 29
29 42 56 11
53015060 ST 29
15
°
B
SW
φ
A
PG
Abdeckung
C
SW
D
PG
Mutter Stutzen
