Yealink MP56 E2 - Page 7

6

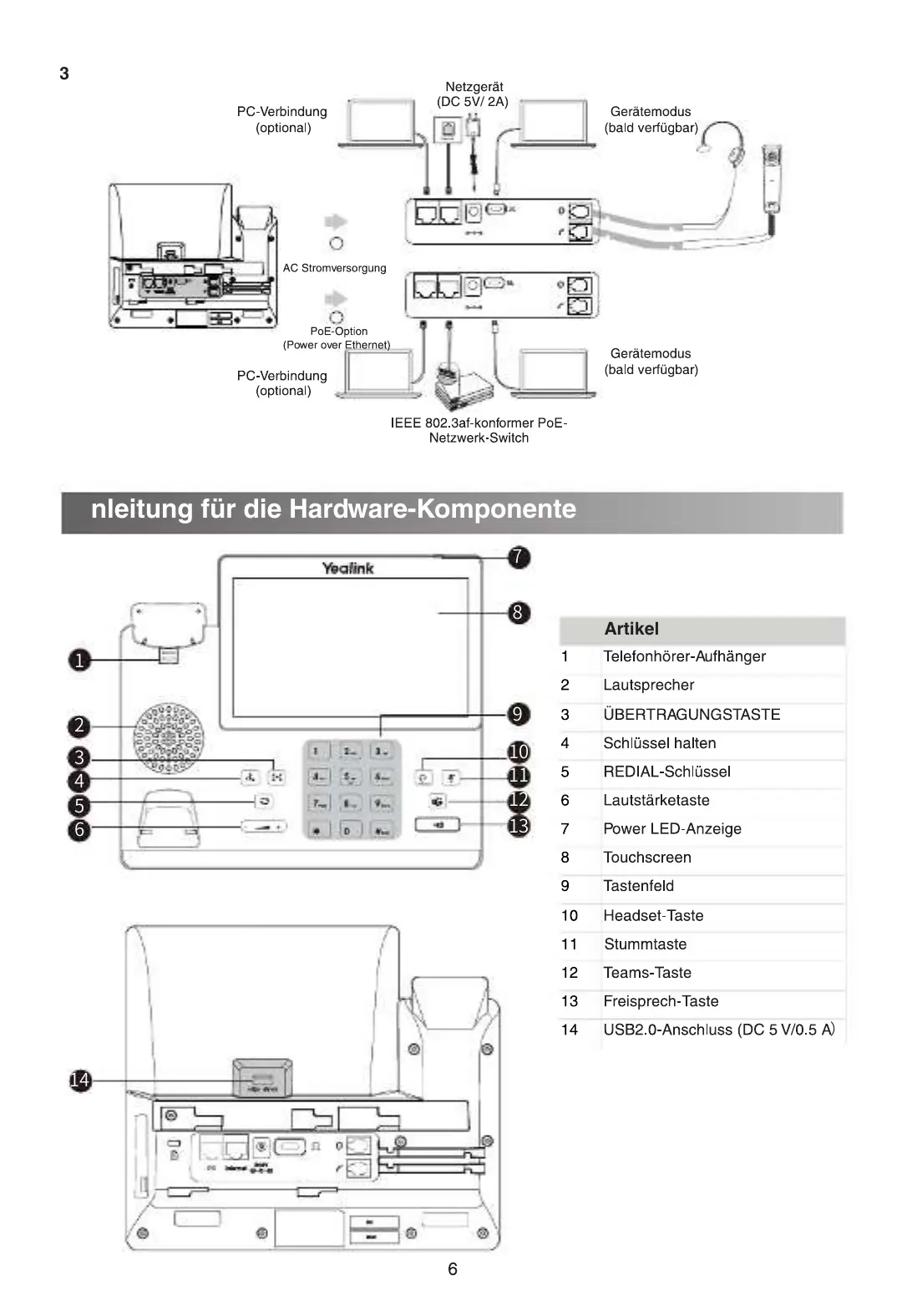

3. Kabel anschließen
:
A
B
΋;
΄ΩίΠέΩΠί
Ϳ;ͰΑ
΋; ΄ΩίΠέΩΠί
Ϳ;ͰΑ
PC
PC PC
PC
AC Stromversorgung
PoE-Option
(Power over Ethernet)
Netzgerät
(DC 5V/ 2A)
IEEE 802.3af-konformer PoE-
Netzwerk-Switch
PC-Verbindung
(optional)
PC-Verbindung
(optional)
Anleitung für die Hardware-Komponente















Artikel
1 Telefonhörer-Aufhänger
2 Lautsprecher
3 ÜBERTRAGUNGSTASTE
4 Schlüssel halten
5 REDIAL-Schlüssel
6 Lautstärketaste
7 Power LED-Anzeige
8 Touchscreen
9 Tastenfeld
10 Headset-Taste
11 Stummtaste
12 Teams-Taste
13 Freisprech-Taste
14 USB2.0-Anschluss (DC 5 V/0.5 A
）
Gerätemodus
(bald verfügbar)
Gerätemodus
(bald verfügbar)
