5
darf das Rechenwerk zum Schutz
vor äußerer Betauung ausschließlich
separat auf den Wandadapter mon-
tiert werden (für Deutschland und
Österreich gilt: bei Geräten für Kälte-
messung und kombinierte Wärme- /
Kältemessung ist das Kälteregister
nicht geeicht und darf daher nicht
für Abrechnungszwecke im geschä-
lichen Verkehr eingesetzt werden.
Hierfür sind zur Zeit Geräte mit einer
separaten Baumusterprüfbescheini-
gung erforderlich).
Die Revision der Zulassung kann im
Anzeigemenü (3.Ebene) eindeutig
identiziert werden. Der Messkapsel-
Durchusssensor CMF bzw. ASF darf
wahlweise nur mit den in den techni-
schen Daten aufgeführten Anschluss-
schnittstellentypen (ASS) nach DIN
EN 14154-2 bzw. DIN EN ISO 4064-4
eingesetzt werden. Die Verwendung
von Übergangsstücken oder Adapter-
einsätzen ist nicht zulässig.
Einbau des Durchusssensors
■
Vor und hinter dem ASS sind
Kugelhähne zur Absperrung
einzubauen.
■
Einbauort beachten. In der Regel
ist dies der Rücklauf (kälterer
Strang bei Heizanlagen). Angabe
auf dem Typenschild beachten.
■
Flussrichtung beachten. Diese ist
durch einen Pfeil an der Seite des
ASS angegeben.
■
Bei Typ A1 bendet sich der Rich-
tungspfeil an der Unterseite der
Messkapsel.
■
Der Einsatz von Fließrichtungs-
wandlern ist nicht zulässig!
■
Nur horizontal oder vertikal
(Fall- oder Steigrohrleitungen)
einbauen, nicht „schräg“ oder
„über Kopf“!
■
Nicht an höchster Stelle im Rohr-
netz montieren, um Lupolster zu
vermeiden.
■
Einbaumaße des Wärmezählers
beachten. Achsabstand zwischen
zwei ASS mindestens 135 mm.
Einbau des Kugelhahns
■
Vor und hinter dem ASS sind
Kugelhähne einzubauen.
■
Im Vorlauf ist ein Kugelhahn mit
TF-Bohrung M10x1 zur Aufnahme
des VL-Fühlers einzubauen (bei
Typ A1 wird ein spezieller Kugel-
hahn mit einer Temperaturfüh-
leraufnahme mit Außengewinde
M12x1,5 benötigt).
■
Für symmetrischen Temperatur-
fühlereinbau ist ein baugleicher
Kugelhahn auch im Rücklauf
einzusetzen.

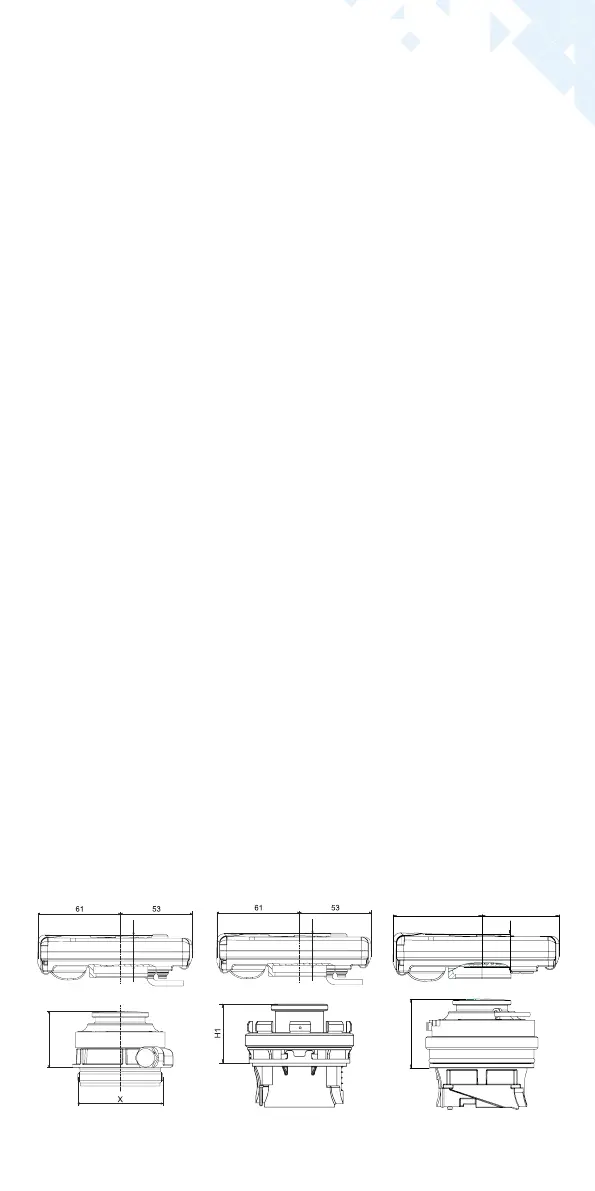

H2=25mm
H2=25mm
H1
H2
H2=25mm
Kombivariante Typ IST, TE1,
M60, PCC
Kombivariante Typ ASF A1 Kombivariante Typ A1
