7

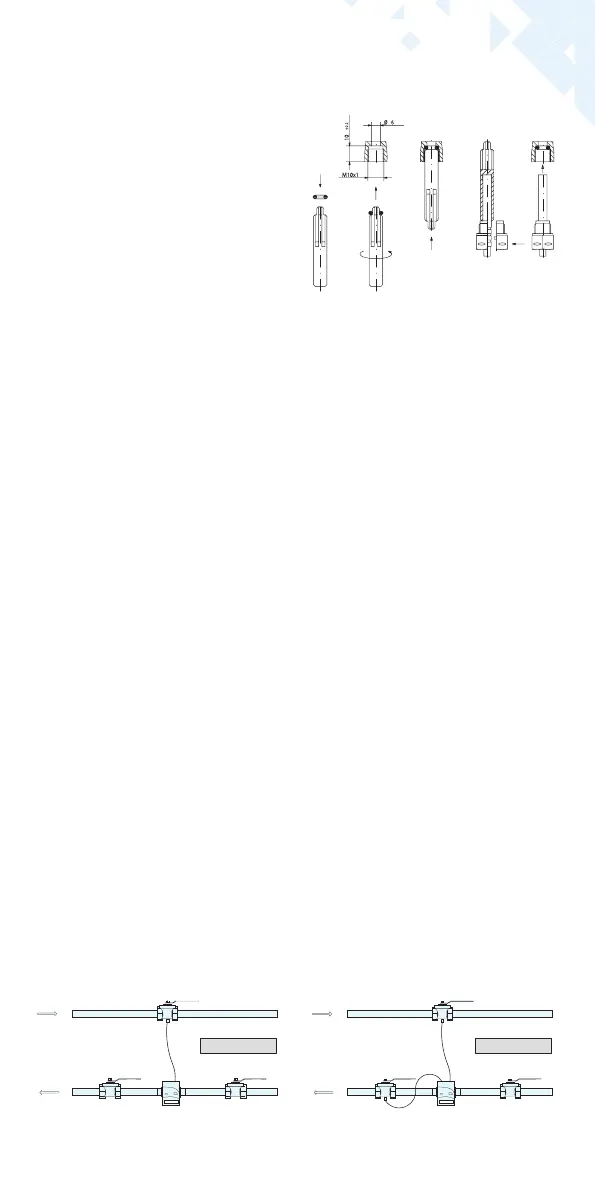

Montagebeispiel
■
Temperaturfühler nach dem
Einbau mit geeigneten Benut-
zersicherungen vor unbefugtem
Herausziehen sichern (im Plom-
bensatz enthalten).
■
Bei Ausführungen mit Tempe-
raturfühlertyp TS-45-5 (siehe
Typenschild am Fühlerkabel)
müssen beide Fühler immer direkt
im Wärmeträger eingebaut wer-
den. Der Einbau in eine Tauchhül-
se ist nicht zulässig.
Einbau in Bestandstauchhülsen
Der C5 kann in Verbindung mit
Bestandstauchhülsen entsprechend
dem Artikel „Einsatz MID konformer
Temperaturfühler für Wärmezähler
in Bestandstauchhülsen“, veröent-
licht in den PTB Mitteilungen 119
(2009), He 4, eingesetzt werden.
Die Regelung hat nach aktuellem
Stand den Geltungszeitraum bis
30.10.2026. Für die Identikation und
Kennzeichnung der in Verbindung
mit C5 einsetzbaren Bestandstauch-
hülsen kann ein Identikations- und
Kennzeichnungsset bezogen werden
(Artikelnummer 137382).
Eine Aufstellung für welche Be-
standstauchhülsen der zelsius
®
C5
zugelassen ist, nden Sie unter
www.zenner.de
■
Ggf. vorhandene Verschluss-
schraube und Dichtung am Kugel-
hahn vollständig entfernen.
■
O-Ring auf die Montagehilfe
aufstecken (2. O-Ring ist nur als
Ersatz gedacht) und unter leichter
Drehbewegung in die Einbaustelle
gemäß DIN EN 1434 einsetzen.
■
Mit dem anderen Ende der
Montagehilfe den O-Ring korrekt
positionieren.
■
Montage mit Kunststoadapter:
– Die beiden Hälen der Kunst-
stoverschraubung in die drei
Aussparungen (Sicken) des
Fühlers einlegen und zusam-
mendrücken.
■
Montagehilfe als Positionierhilfe
nutzen.
■
Montage mit Messingadapter:
– Messingverschraubung mit
lose eingesetztem Kerbsti in
richtiger Position auf Tempera-
turfühler aufstecken
– Temperaturfühler in Monta-
gehilfe bis Anschlag (28mm)
einschieben
– Nochmals prüfen, dass Messin-
gadapter in richtiger Kerbe sitzt
(nächste zum Kabel)
– Kerbsti bündig eindrücken
– Montagehilfe abziehen
■
Temperaturfühler in die Ein-
baustelle einsetzen und bis zum
Anschlag des Dichtbundes am 12-
Kant handfest anziehen (Anzugs-
moment 3-5 Nm).
■
Die optional im Durchusssensor
integrierte Temperaturfühlerein-
baustelle muss mit einer Benut-
zersicherung versehen sein.
Asymmetrischer Fühlereinbau bei zelsius
®
C5-CMF mit Temperaturfühler im DFS integriert
Symmetrischer Fühlereinbau bei zelsius
®
C5-CMF
Vorlauf
Rücklauf
Verbraucher
Vorlauf
Rücklauf
Verbraucher
