8

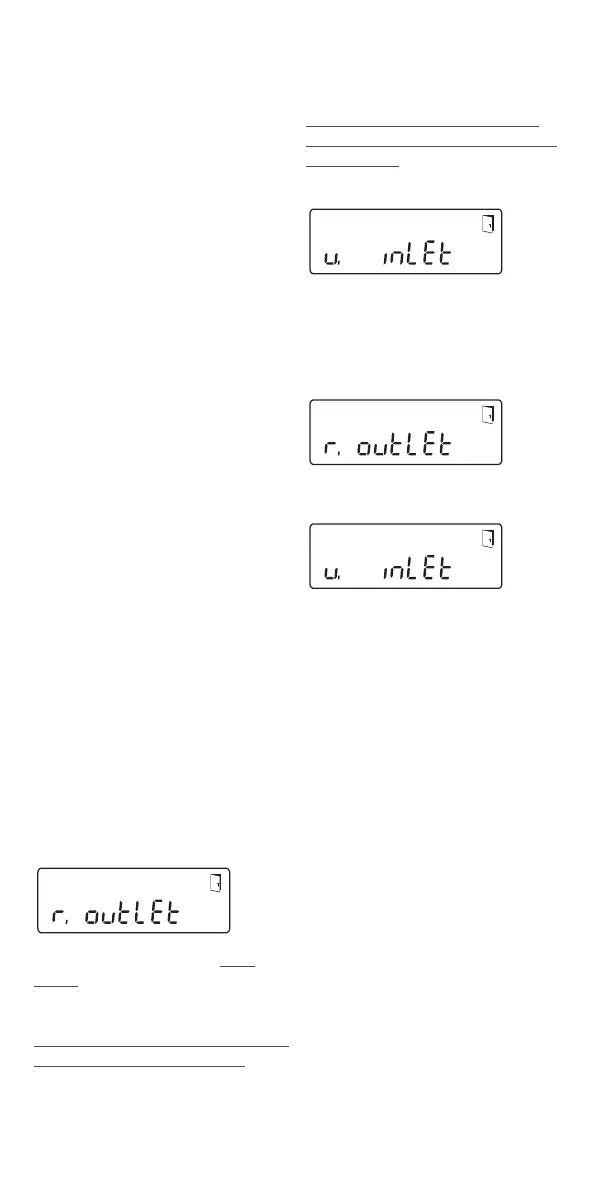

Für den Einbau im Heizungsvor-
lauf (bzw. Strang mit der höheren
Temperatur) die Taste kurz drücken
und die folgende Anzeige erscheint:
Mit einem kurzen Tastendruck kann
zwischen den beiden folgenden
Anzeigen ausgewählt werden.
Einbau Rücklauf:
Einbauort Vorlauf:
!! WICHTIG !!
Die Wahl des Einbauortes kann nur
einmalig durchgeführt werden. Eine
nachträgliche Änderung ist nicht
möglich.
Aktiviert wird die Auswahl mit dem
Tür-Symbol (rechts oben am Display):
■
Die Taste drücken und gedrückt
halten.
■
Das Türsymbol erlischt und
erscheint nach ca. 2 Sekunden
wieder.
■
Anschließend die Taste sofort
loslassen.
Die vorgewählte Einstellung wird
übernommen und das Gerät ist für
den gewählten Einbauort kongu-
riert. Der gewählte Einbauort kann in
der ersten Anzeigeposition in Ebene 3
kontrolliert werden (Pt 1000r = Rück-
lauf bzw. kälterer Strang / Pt 1000u =
Vorlauf bzw. wärmerer Strang).
Der Zähler ist nun betriebsbereit.
Inbetriebnahme
■
Absperrorgane (Kugelhähne)
langsam önen. Anlage entlüen,
Druckschläge vermeiden. Die Ein-
baustelle auf Dichtigkeit prüfen.
■
Sollte der Sleep-Mode des Zählers
(Displayanzeige SLEEP 1) aktiviert
sein, ist dieser durch langen Tas-
tendruck (> 5s) zu deaktivieren.
■
Bei laufender Anlage kontrollie-
ren, ob die Volumenanzeige wei-
terschaltet und die angezeigten
Temperaturen mit den tatsächlich
vorhandenen Temperaturen
übereinstimmen (siehe Anzeigen-
übersicht).
■
Aktualisierung der Temperaturan-
zeigen abwarten.
■
Nach abgeschlossener Inbetrieb-
nahme den Zähler mit beige-
legtem Plombiermaterial gegen
unbefugten Ausbau sichern.
■
Inbetriebnahmeprotokoll gemäß
PTB-Richtlinie TR K9 ausfüllen.
Hinweis:
Nur für Ausführungen mit program-
mierbarem Einbauort für den
Durchusssensor (Bezeichnung
„point of installation: see display“
auf dem seitlichen Typenschild).
Der Zähler bendet sich im Aus-
lieferungszustand im Sleep-Mode
(Anzeige SLEEP 1).
Wird der Zähler aus dem Sleep-
Mode geweckt, erscheint zunächst
die folgende Anzeige:
Erfolgt innerhalb von ca. 4 Mi-
nuten keine Tastenbetätigung,
programmiert sich der Zähler
automatisch auf den Einbau im
Heizungsrücklauf (bzw. Strang mit
der niedrigeren Temperatur) und
die obige Anzeige verschwindet.
