Montage Wärme-/Kältezähler
■
Anlage vor Montage des Wärme-
zählers gründlich spülen.
■
Absperrorgane schließen und
Einbaustelle druckentlasten.
■

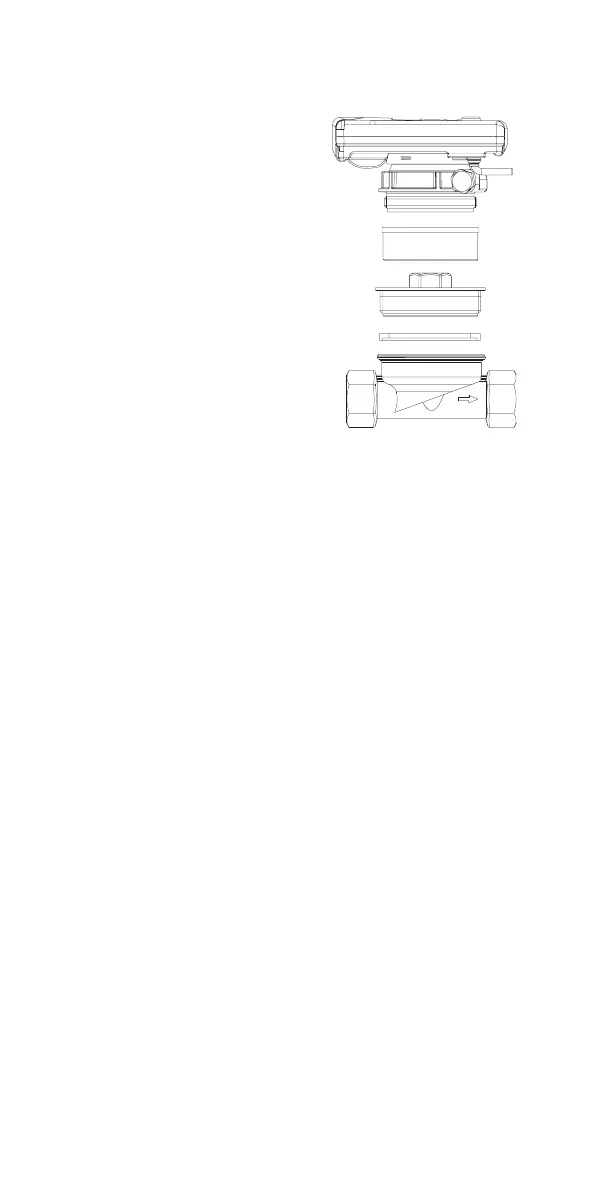

Überströmkappe (2) vom ASS
(4) bzw. vorhandene Messkapsel
ausschrauben.
■
Dichtächen und Gewinde an
Messkapsel und ASS auf Beschä-
digungen kontrollieren.
■
Alte Proldichtung entfernen,
Dichtäche säubern und neue
(3) mit Planseite nach oben in
ASS (4) einsetzen (bei Typ CMF A1
ist die Dichtung um Messingring
integriert).
■
Achtung: nur eine Proldichtung
einlegen! O-Ring am Sieb des
Zählers muss in der Nut liegen.
■
Nur neues und fehlerfreies Dicht-
material verwenden, kein Hanf
oder ähnliches!
■
Vor der Montage prüfen, dass der
kleine O-Ring richtig an der Aus-
laufönung positioniert ist!
■
Das Rechenwerk des Zählers ab-
nehmen und die Gewindeschutz-
kappe (1) von der neuen Messkap-
sel (5) entfernen. Messkapsel in
das ASS (4) einschrauben.
■
Messkapsel vorsichtig mit
Montageschlüssel (Spezialschlüs-
sel für CMF A1 Art. 165719 und
Hakenschlüssel für alle anderen
CMF/ASF Art. 106049) (z.B. nach
DIN1810A, 68-75mm) festziehen
bis alle Gewindegänge des Gewin-
deringes in das ASS eingedreht
sind, bzw. das Ende des letzten
Gewindeganges bündig mit der
Oberkante des ASS ist.
■
Rechenwerk des Wärmezählers
in die gewünschte Ablesepositi-
on drehen und Einbaustelle auf
Dichtheit prüfen.
Nur für C5-ASF Typ A1
■
Den mitgelieferten O-Ring mit
geeignetem Silikonfett einfetten
und auf dem oberen Absatz im
ASS einlegen.
■
Das Rechenwerk des Zählers
abnehmen und die Messkapsel
vorsichtig in das ASS eindrehen.
Die richtige Position ist erreicht,
wenn alle Gewindegänge des
Gewinderinges in das ASS ein-
gedreht sind, bzw. das Ende des
letzten Gewindeganges bündig
mit der Oberkante des ASS ist.
Anschließend Einbaustelle auf
Dichtheit prüfen.
Montage Temperaturfühler
■
Die Montage der Temperaturfüh-
ler erfolgt vorzugsweise symmet-
risch direkteintauchend.
■
Wenn ein Temperaturfühler
bereits ab Werk im Durchusssen-
sor montiert ist, darf dieser nicht
entfernt werden. Dies gilt auch für
alle Sicherungsplomben, welche
ab Werk am Gerät angebracht
sind.
■
Für Typ A1 sind Temperaturfühler
mit einer Überwurf-Verschrau-
bung versehen.
■
Die Fühlerkabel sind je nach Aus-
führung farblich gekennzeichnet:
Rot = Wärmerer Strang (Vorlauf
bei Heizung, Rücklauf bei Küh-
lung) gegebenenfalls zusätzlich
Blau = Kälterer Strang (Rücklauf
bei Heizung, Vorlauf bei Kühlung)
■
Die Kabel dürfen nicht geknickt,
verlängert oder verkürzt werden!
■
Die Plombierung der Fühlerein-
baustelle am Messgerät darf nicht
beschädigt werden.
5)
1)
2)
3)
4)
