Zenner zelsius C5-IUF Installation And Operating Instructions

41
per la misurazione delle frigorie e per
quellacombinatadicalorieefrigorie
il registro delle frigorie non può essere
utilizzatoperscopiscaliinquanto
non tarato. Per tale scopo si devono
utilizzare al momento altri strumenti
conuncerticatoditestseparato).
Indicazioni per l’installazione della
parte volumetrica
■
A monte e a valle della parte volu-
metrica si devono installare delle
valvole a sfera.
■
Fate attenzione al punto di instal-
lazione. Di solito si tratta del cir-
cuitodiritorno(trattopiùfreddo
neicircuitidiriscaldamento).Fare
attenzione ai dati della targhetta.
■
Prestare attenzione alla corretta
direzionedelusso.Questaèin
-
dicata da una freccia sul lato della
volumetrica.
■
Ilsensorediussopuòessere
installatoinqualsiasiposizione
(anche“capovolto”).
■
Non installare nel punto più alto
della linea per evitare la formazio
-
ne di sacche d’aria nel contatore.
■
Considerare le dimensioni di in-
stallazione del contatore di calore.
Installazione della valvola a sfera
■
Installare valvole a sfera a monte e
a valle del contatore.
■
Sulla mandata montare una valvo-
laasferaconforolettatoM10x1
perl'installazionedellesondedi
temperatura.
■
Per un’installazione simmetrica
delle sonde di temperatura si
deve installare una valvola a sfera
identica anche sul ritorno.
Installazione del contatore di calore
/ rarescamento
■
Lavare accuratamente l’impianto
prima dell‘installazione dei conta
-
toridicalore/rarescamento.
■
Chiudere le valvole a monte e a
valle e depressurizzare.
■
Smontarestrumentio“dimedi
attesa” presenti nella linea.
■
Utilizzare solo materiale di tenuta
nuovo e senza difetti, senza
utilizzare canapa o simili! Pulire le
superciditenutaecontrollarne
l’usura.
■
Montare la volumetrica nuova in
basealladirezionediussoealla
posizione.
■
Girare la parte elettronica del con-
tatore nella posizione di lettura
desiderata.
Installazione delle sonde di tempe
-
ratura
■
L’installazione delle sonde di tem-
peratura dovrebbe essere fatta
preferibilmente in modo simmetri
-
co e ad immersione diretta.
■
Se invece la sonda del ritorno è
già inserita nella parte volume
-
trica, non deve essere rimossa.
Ciò vale anche per tutti i sigilli di
sicurezza presenti di fabbrica sullo
strumento.
■
I cavi delle sonde sono contraddi-
stintidaduecolori(asecondadel
modello):
Rosso = Tubo con livello di tempe-
raturapiùalto(mandatainmoda-
lità"Riscaldamento"eritornoin
modalità"Rarescamento")
Blu= Tubo con livello di tempera-
turapiùbasso(ritornoinModalità
"Riscaldamento"emandatain
modalità"Rarescamento")
■
Non manomettere, allungare o
accorciare i cavi delle sonde!
■
Non manomettere il sigillo della
sonda.
■
Eventualmente rimuovere con
cura le viti di sigillo o guarnizioni
poste nella valvola a sfera.

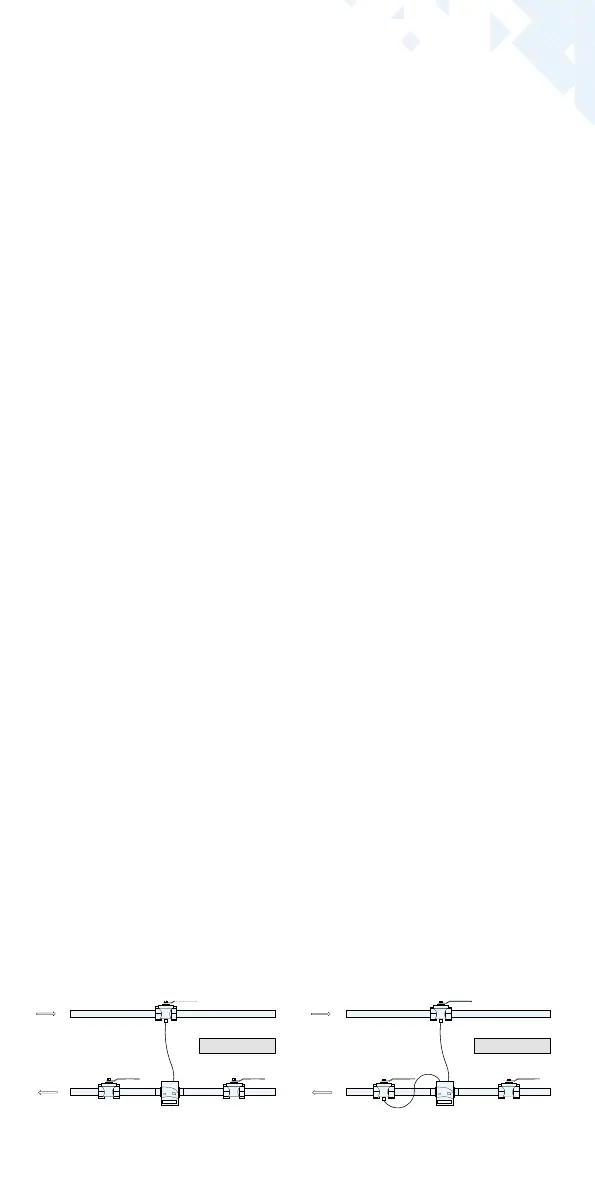

Installazione asimmetrica delle sonde con
zelsius®C5aultrasuoniesondadelritorno
integrata nello strumento.
Installazione simmetrica delle sonde con
zelsius®C5aultrasuoni.
Mandata
Ritorno
Utente
Mandata
Ritorno
Utente
