Instructions d’installation
Préparation des conduits horizontaux

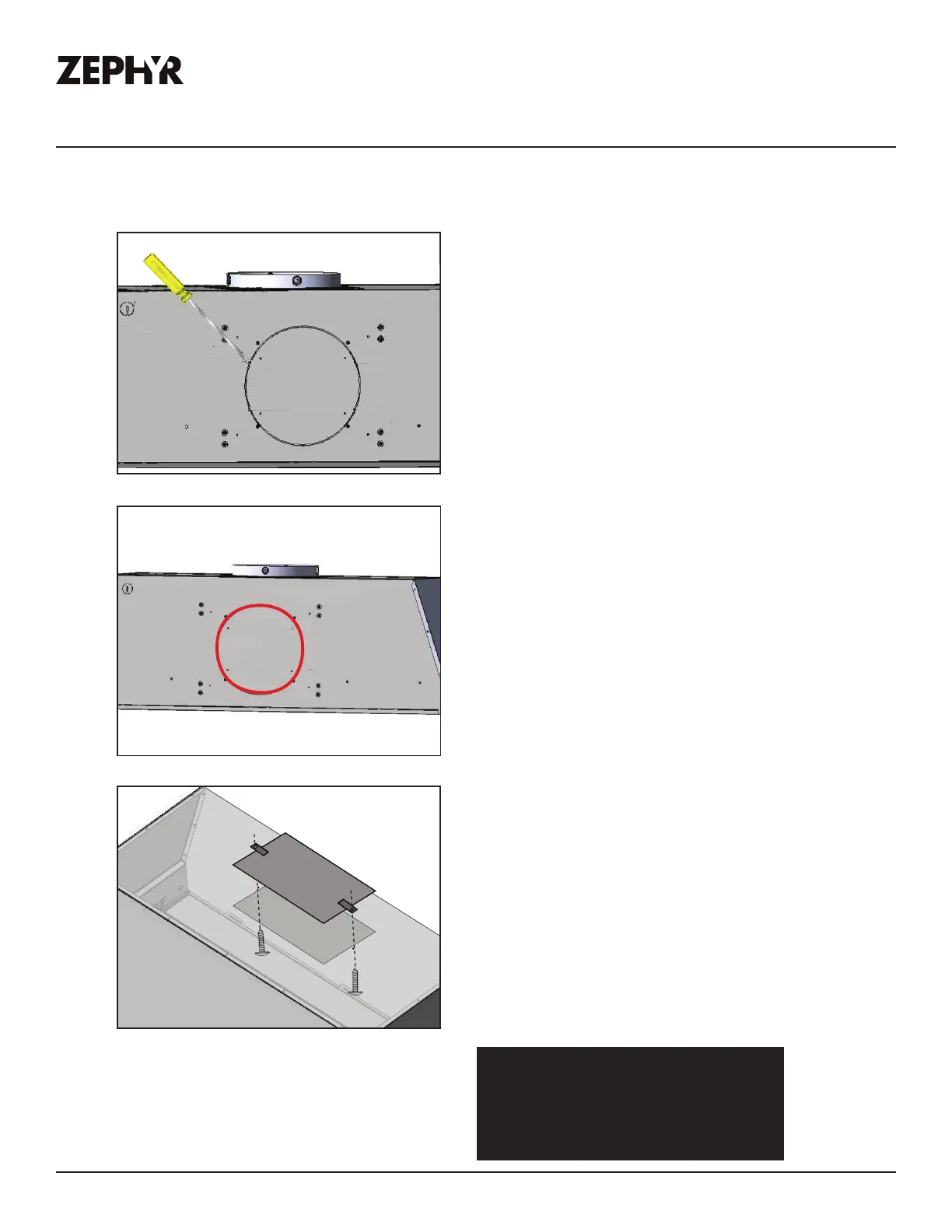

7. À l’aide d’un tournevis à tête
plate, retirez les plaques à
défoncer rondes de 8 po à
l’arrière de la doublure.
9. Placez la plaque de recouvrement
rectangulaire supérieure sur
l’ouverture au-dessus de la
doublure.
REMARQUE: assurez-vous que
les languettes de la plaque
de recouvrement se trouvent
sur le dessus de la plaque de
recouvrement, comme illustré. De
l’intérieur de la doublure, fixez la
plaque au dessus de la doublure
avec (2) vis 3/16 po x 3/8 po.
8. Retirez le débouchure du conduit
rond.
À ce stade, installez la doublure
À ce stade, installez la doublure
monobloc dans l’armoire en suivant les
monobloc dans l’armoire en suivant les
étapes de la page 18, étape 4. Après
étapes de la page 18, étape 4. Après
l’installation de la doublure, passez à la
l’installation de la doublure, passez à la
page 24.
page 24.
Modèles AK9228BS et AK9234BS
uniquement

Zephyr AK9246BS Specifications

General

Color	stainless steel
Hood Type	insert
Venting Type	ducted, external
Temperature Sensor	no
Control Type	button
Delay Start	yes
Interior Light	yes
Remote Control	no
Voltage	120 volts

Weight and Dimensions

Depth	19 1/4 inches
Height	12 inches
Width	46 3/8 inches
Net Weight	64.5 pounds
