Zephyr AK9246BS User Manual

24
Monsoon I Guide d’utilisation, d’entretien et d’installation
MONSOON I
INSÉRER
CORE
Instructions d’installation
Préparation des conduits horizontaux

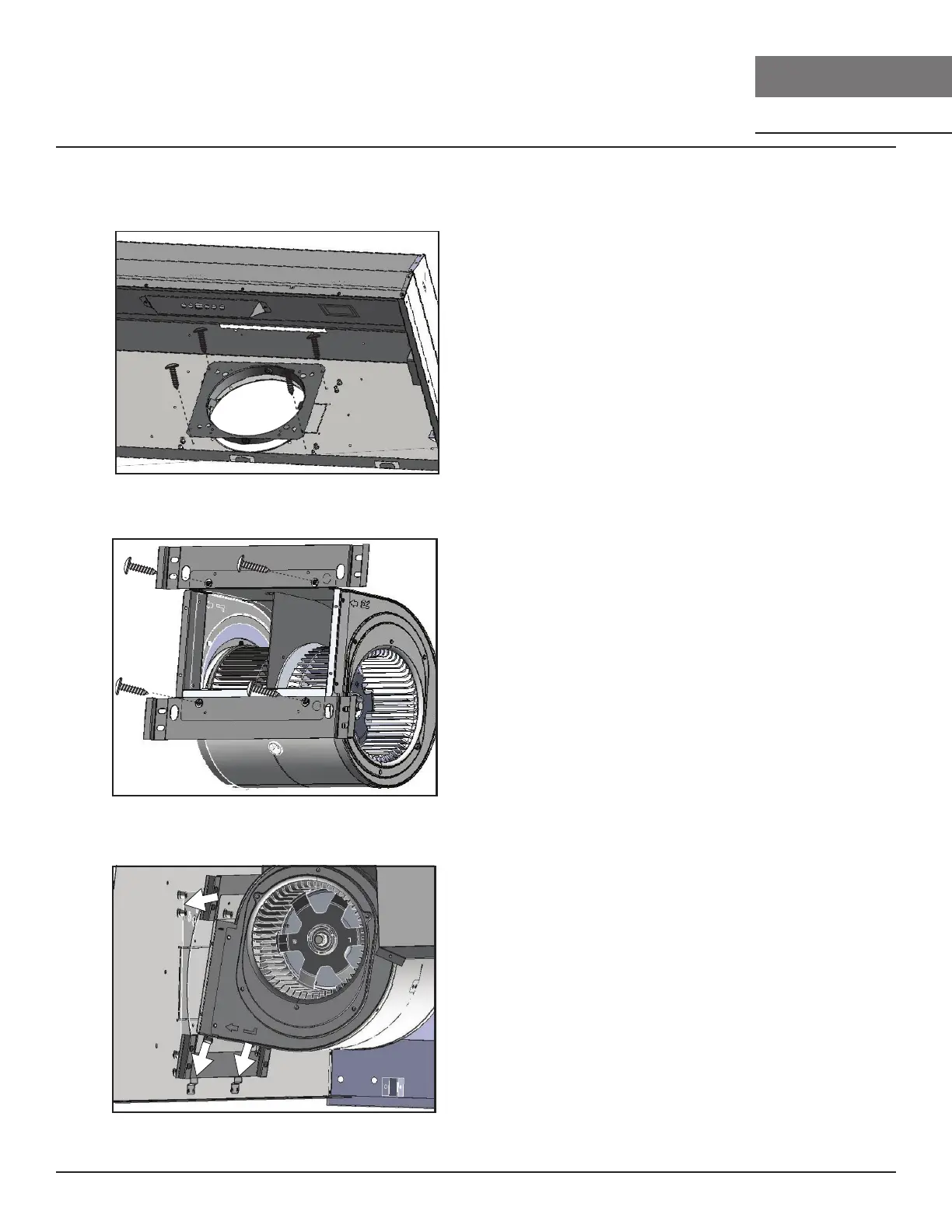

10. (Pour les conduits ronds) Depuis
l’intérieur de la gaine, poussez
l’adaptateur rond de 8 po à
travers la découpe arrière et fixez
à la paroi arrière intérieure de la
gaine avec (4) vis M4 x 6 mm.
12. Positionnez le ventilateur à
l’intérieur du corps de la gaine
comme indiqué par: 1) Posez le
support de conduit horizontal
inférieur sur les deux clips de
support situés sur la paroi arrière
intérieure de la gaine. 2) Faites
pivoter le support de conduit
horizontal supérieur pour qu’il
rencontre les écrous captifs sur la
paroi arrière intérieure.
11. Fixez les (2) supports horizontaux
du ventilateur de conduit au
ventilateur comme indiqué ci-
dessus en utilisant les (4) vis
3/16 po x 3/8 po précédemment
retirées de la page 22, étape 6;
(2) vis pour chaque support.
Modèles AK9228BS et AK9234BS
uniquement
1
2
1

Zephyr AK9246BS Specifications

General

Color	stainless steel
Hood Type	insert
Venting Type	ducted, external
Temperature Sensor	no
Control Type	button
Delay Start	yes
Interior Light	yes
Remote Control	no
Voltage	120 volts

Weight and Dimensions

Depth	19 1/4 inches
Height	12 inches
Width	46 3/8 inches
Net Weight	64.5 pounds
