10
ZSA, ZAN, ZRV, ZRO Guide d’utilisation, d’entretien et d’installation
MUR
CORE
ZSA, ZAN, ZRV, ZRO
Instructions d’installation

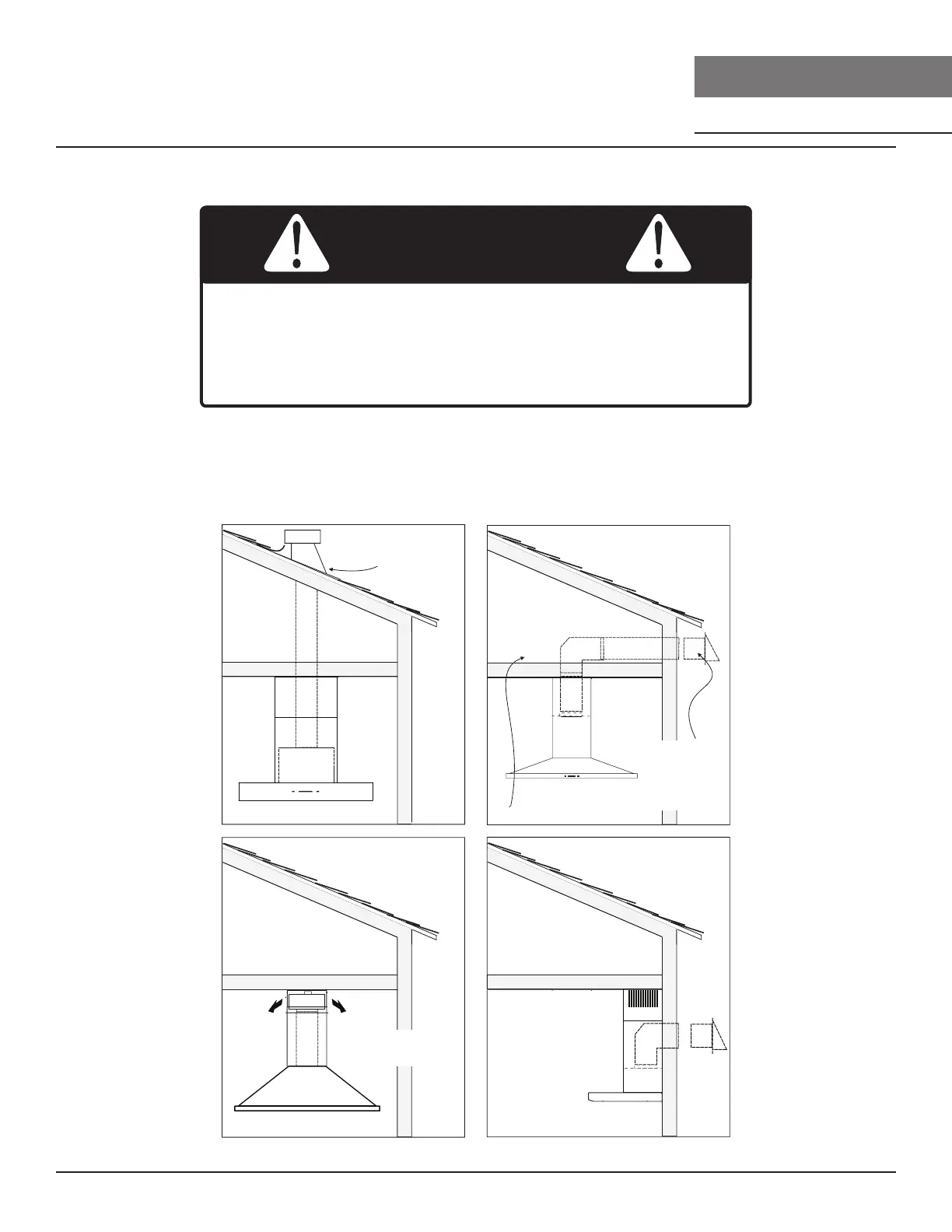

Options de conduits
► Utilisez uniquement des conduits métalliques rigides à paroi simple.
► Fixez toutes les connexions avec des vis à tôle et collez tous les joints avec du ruban argenté ou du
ruban adhésif.
Risque d’incendie: NE JAMAIS évacuer l’air ni terminer de
conduits dans des espaces entre les murs, les vides sanitaires,
les plafonds, les greniers ou les garages. Tout l’échappement
doit être canalisé vers l’extérieur, à moins d’utiliser l’option de
recirculation.
ATTENTION
(ventilateur
logement)
(ventilateur
logement)
Pente du toit
avec solin et
capuchon
Sous-face ou vide sanitaire
Capuchon de paroi
latérale avec
amortisseur de
gravité
Capuchon de paroi
latérale avec amortisseur
de gravité
Recirculation
sans conduit
