Zippie ZM-310 - N.ajustement de Lappui-Jambes Élévateur; O.ajustement du Support de Linstallation Centrale

127899 Rev. C
34
FRANÇAIS

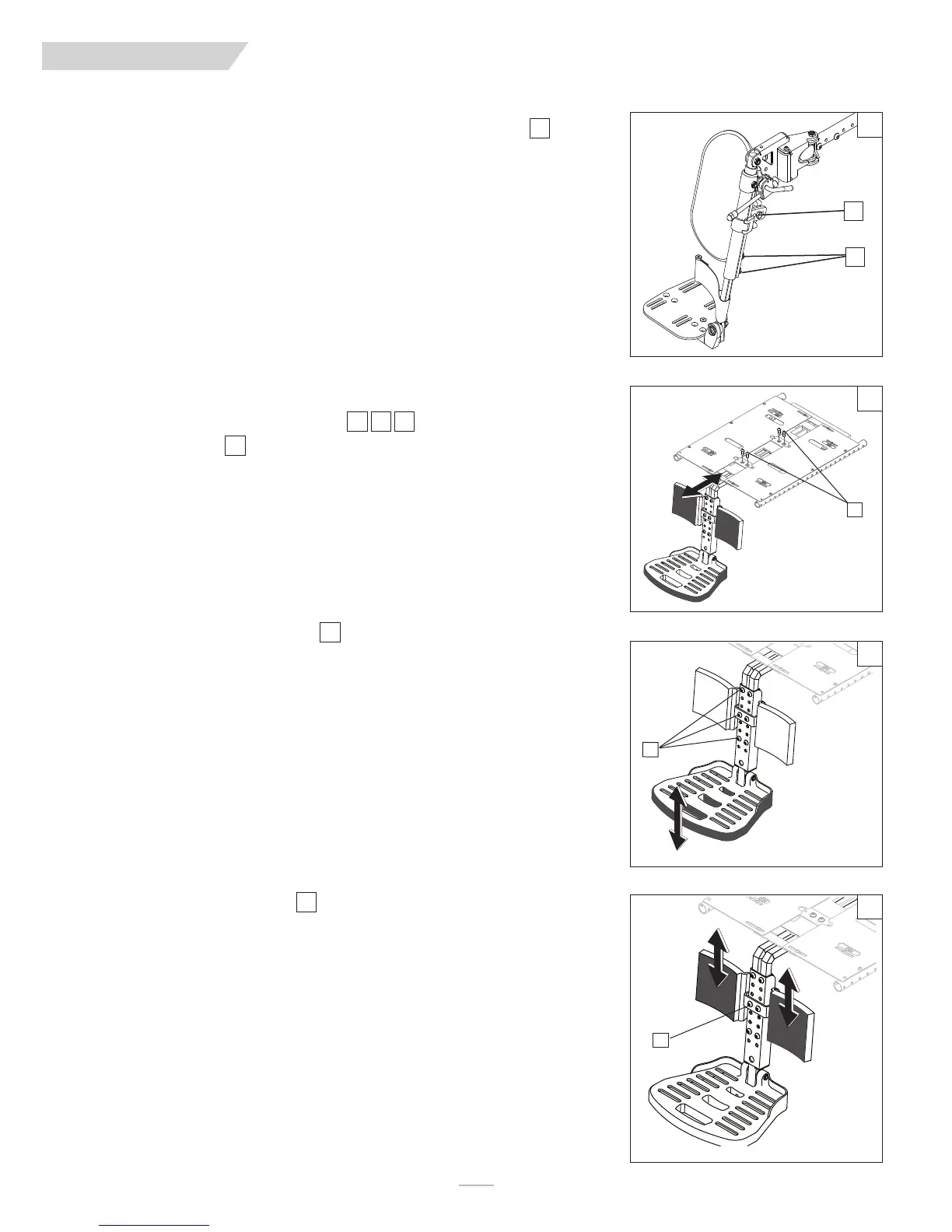

N. AJUSTEMENT DE L'APPUI-JAMBES ÉLÉVATEUR
(En Option)
1. Ajustement de la hauteur de la semelle
a. Pour relever le repose-pieds, desserrez les deux boulons (A) qui maintiennent le tube
de rallonge et la semelle en place.
b. Réglez la semelle vers le haut ou le bas pour le meilleur ajustement et serrez la vis-
serie (A).
2. Ajustement du coussinet de mollet
a
. Retirez la vis de fixation (B).
b. Déplacez les coussinets de mollet à la hauteur souhaitée.
c. Resserrez les vis (B) dans l'orifice ajusté.
O. AJUSTEMENT DU SUPPORT DE L'INSTALLATION CENTRALE
(pour les sièges de type ASAP uniquement)
1. Retrait de l’assemblage
a. Retirez les quatre vis (C) et glissez l'assemblage du repose-pied hors de son support.
2. Ajustement de la hauteur de la semelle
a. Retirez les six vis de fixation (D).
b. Déplacez la semelle vers le haut ou vers le bas pour sélectionner la hauteur souhaitée.
c. Reposez les vis (D) en les introduisant dans les orifices ajustés, puis serrez la visserie.
3. Ajustement du coussinet de mollet
a. Retirez les deux vis de fixation (E).
b. Déplacez les coussinets de mollet à la hauteur souhaitée.
c. Reposez les vis (E) en les introduisant dans les orifices ajustés.
67
68
69
70
68 69 70
69
70
D
E
68
C
67
A
B
XI. RÉGLAGES ET SERVICES OFFERTS PAR LE REVENDEUR AGRÉÉ
