127899 Rev. C
33
ESPAÑOL
XI. SERVICIO DEL DISTRIBUIDOR Y AJUSTES

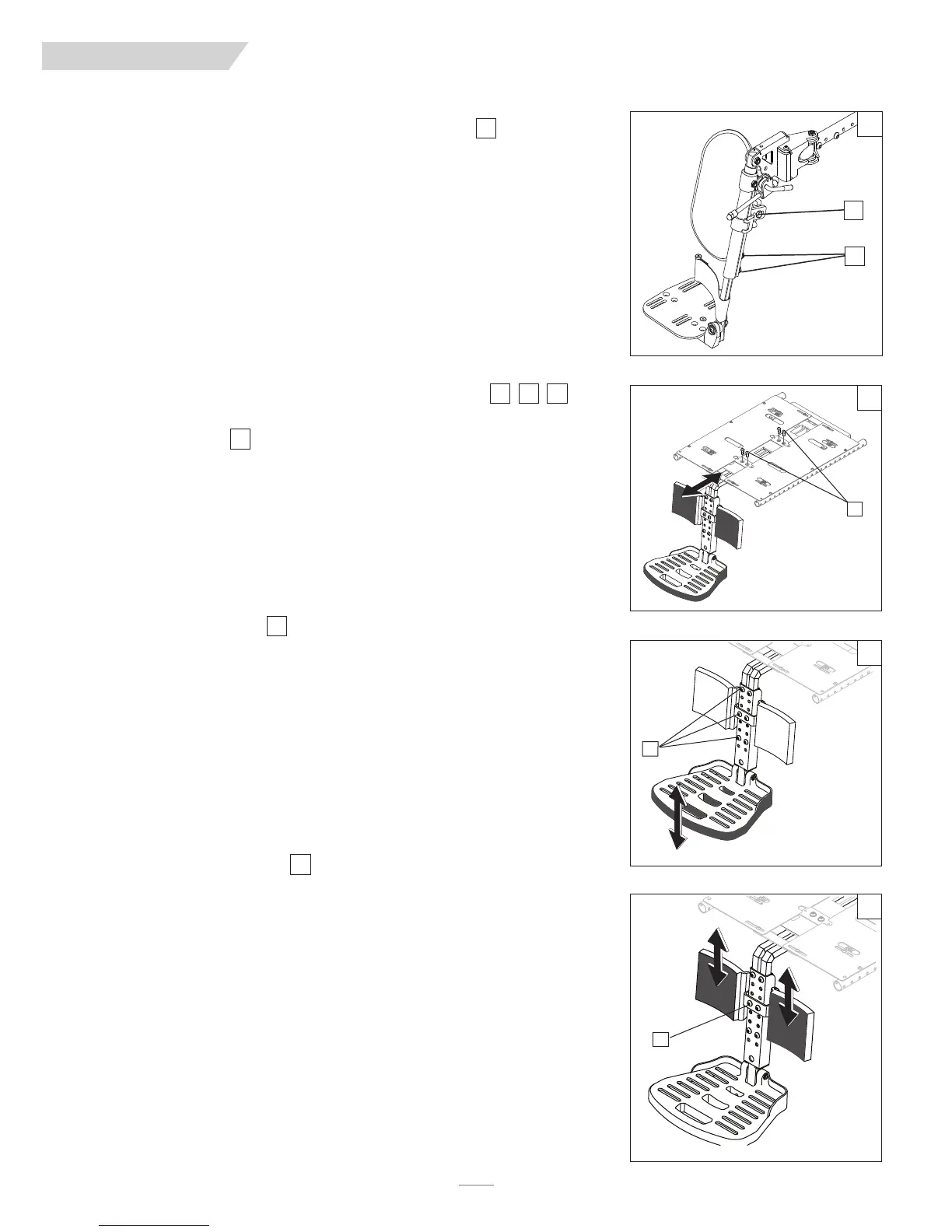

N. AJUSTE DEL REPOSAPIERNAS ELEVABLE
(Opcional)
1. Ajuste de la altura del estribo
a. Para elevar el reposapiés, afloje los dos tornillos (A) que sostienen el tubo de exten-
sión y el estribo en su lugar..
b. Ajuste el estribo hacia arriba o hacia abajo hasta donde prefiera, y apriete los acceso-
rios (A).
2. Ajuste del cojín para la pantorrilla
a
. Retire el tornillo de seguridad (B).
b. Mueva los cojines para las pantorrillas a la altura deseada.
c. Vuelva a apretar los tornillos (B) mediante los orificios adaptados.
O. AJUSTE DEL SOPORTE DE LA MONTURA CENTRAL
(Ajuste del asiento ASAP)
1. Remoción del ensamble
a. Retire los cuatro pernos (C) y saque el ensamble del reposapiés del receptáculo.
2. Ajuste de la altura del estribo
a. Retire los seis tornillos de sujeción (D).
b. Mueva el estribo hacia arriba o hacia abajo hasta la altura que desee.
c. Vuelva a instalar los tornillos (D) mediante los orificios adaptados y ajuste los acceso-
rios.
3. Ajuste del cojín para la pantorrilla
a. Retire los dos tornillos de sujeción (E).
b. Mueva los cojines para las pantorrillas a la altura deseada.
c. Vuelva a instalar los tornillos (E) mediante los orificios adaptados
67
706968
68
69
70
69
70
D
E
68
C
67
A
B
