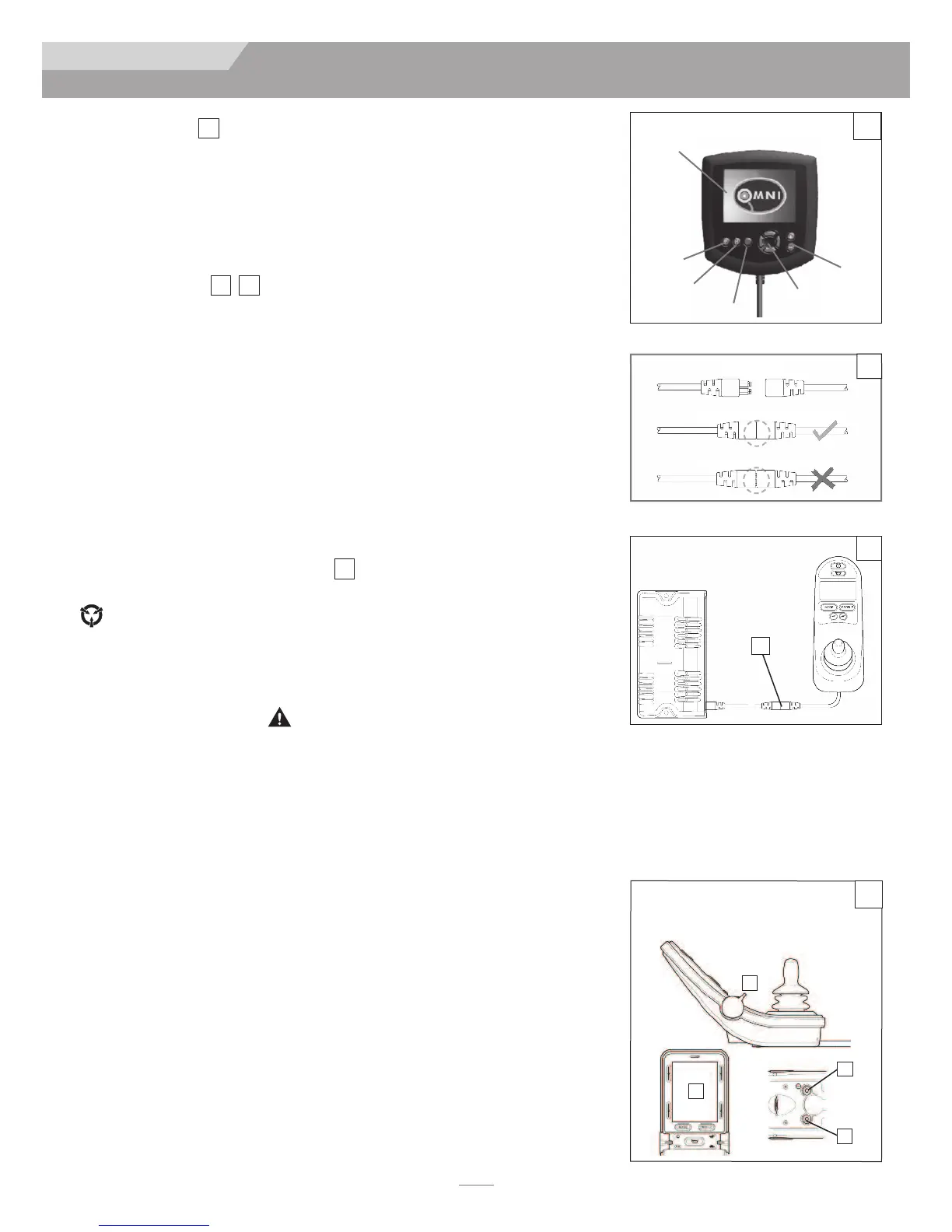

IX. CONTROL, PALANCAS DE MANDO Y GUÍAS DE OPERACIÓN
127899 Rev. C
21
ESPAÑOL
A. CONTROLES
La pantalla de ingreso Omni es una interfaz universal especializada que acepta señales de
muchos tipos de SID y las convierte en comandos compatibles con el sistema de controles
RNET de PG Drives Technology
B. CONECTORES
Conectores acoplables
Para conectar los cables de comunicación (A):
Sosteniendo el alojamiento del conector, meta el conector firmemente en su contra-
parte hasta que deje de ver el plástico amarillo. Los conectores se aseguran usando
un sistema a presión.
Para desconectar los cables de comunicación (A):
Sosteniendo con firmeza el alojamiento del conector, separe los conectores.
NOTA
- No sostenga ni tire del cable. Siempre agarre el conector cuando lo conecte o desconecte.
Cuando el sistema de control es encendido por primera vez después de efectuar una
conexión o cuando cambia un componente del sistema, se mostrará el temporizador mien-
tras el sistema se verifica a sí mismo. Luego aparecerá el ícono de reinicio. Apague el sis-
tema de control y enciéndalo nuevamente para usarlo.
C. PALANCAS DE MANDO R-NET
Controles:
Pantalla LED a color, palanca de mando avanzada
Palanca de mando:
Pantalla LCD (B), Accionador de las paletas (izquierda y derecha),(C)
Clavija de perfil externo (D), Clavija para interruptor externo de encendido/apagado (E).
ADVERTENCIA
Limpieza de la pantalla de LCD (B)
1.
SIEMPRE
utilice una tela suave, limpia, seca y sin pelusa
2. Para limpiar las huellas y las manchas de grasa de la pantalla LCD, utilice una solución
de limpieza diseñada para pantallas de LCD (no a base de amoniaco). Coloque una
pequeña cantidad de la solución en una tela limpia, seca y sin pelusa, y talle suave-
mente la pantalla.
3.
NUNCA
utilice ningún tipo de limpiador de ventanas, jabón, polvo para limpiar, ni
cualquier otro limpiador con solventes como alcohol, benceno, amoniaco, o adel-
gazador de pintura.
4.
NUNCA
utilice almohadillas abrasivas ni toallas de papel. Si lo hace, puede rayar la
pantalla o raspar la cubierta antirreflejo de la pantalla y ocasionar daños permanentes
en la pantalla de la palanca de mando.
20
21 22
23
2
1
20
Panatalla
LCD
Perfil
+/-
Navegación
Modo
Encendido/Apagado
Visualizador Omni
Desconectado
Conectado correctamente
C
onectado incorrectamente
22
Módulo
eléctrico
Palanca de mando
23
Palanca de mando avanzada
C
D
E
B
A
