ИНСТРУЦИЯ ПО СБОРКЕ
ВНИМАНИЕ! Во время сборки выполняйте следующие шаги и используйте инструменты,
входящие в комплект поставки продукта.
Подготовьте достаточно места для сборки устройства.
Из-за большого веса некоторых элементов рекомендуется выполнять сборку двумя лицами.

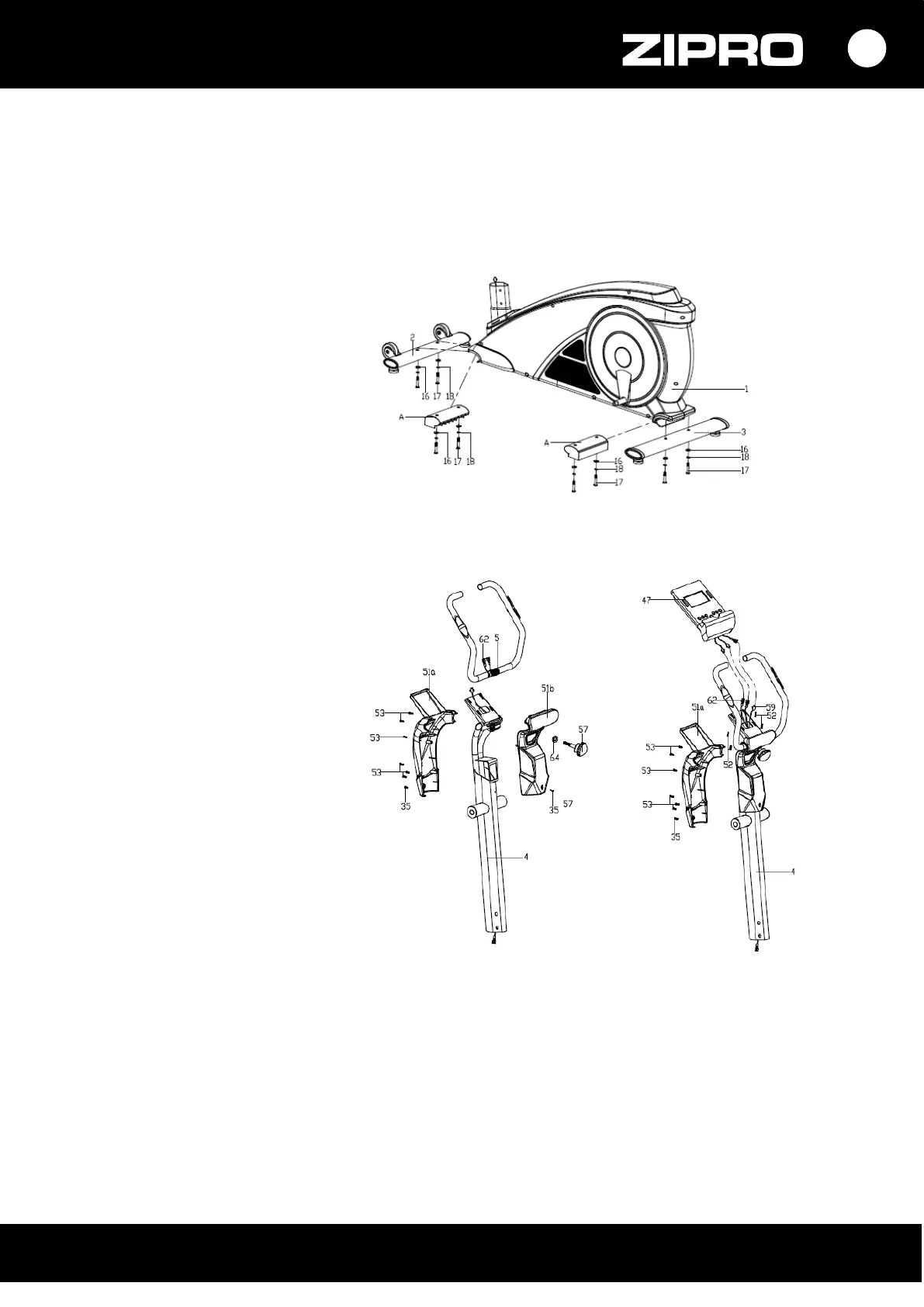

ШАГ 1
Удалите пластиковые кожухи (A),
выкрутив заводские винты (17)
и шайбы(18)(16), с переднего
и заднего оснований.
Прикрепите заднее (3)
и переднее (2) основание
к главной раме (1)
с помощью плоских шайб (16),
установочных винтов (17)
и пружинных шайб (18).
ШАГ 2
Разъедините кожух передней
колонки (51a/b), открутите ручку
регулировки наклона руля (29)
и протяните провод датчика
пульса (62) через отверстие
в кронштейне для компьютера в
верхней части передней колонки
(25).
Установите на переднюю
колонку (4) руль (5).
ШАГ 3
Соедините провод компьютера,
вытянутый из верхней части
рулевой колонки, и провод
датчика измерения пульса (62)
с проводами, выходящими из
компьютера (47).
Закрепите компьютер (47)
на кронштейне, расположенном
в верхней части передней
колонки (4), при помощи винтов
M4x10 (52).
Прикрепите кожух передней
колонки (51a/b) плоским винтом
(64) и затяните ручку
регулировки сопротивления (57)
винтами ST4,2x18 (35) и ST3x15
(53).
