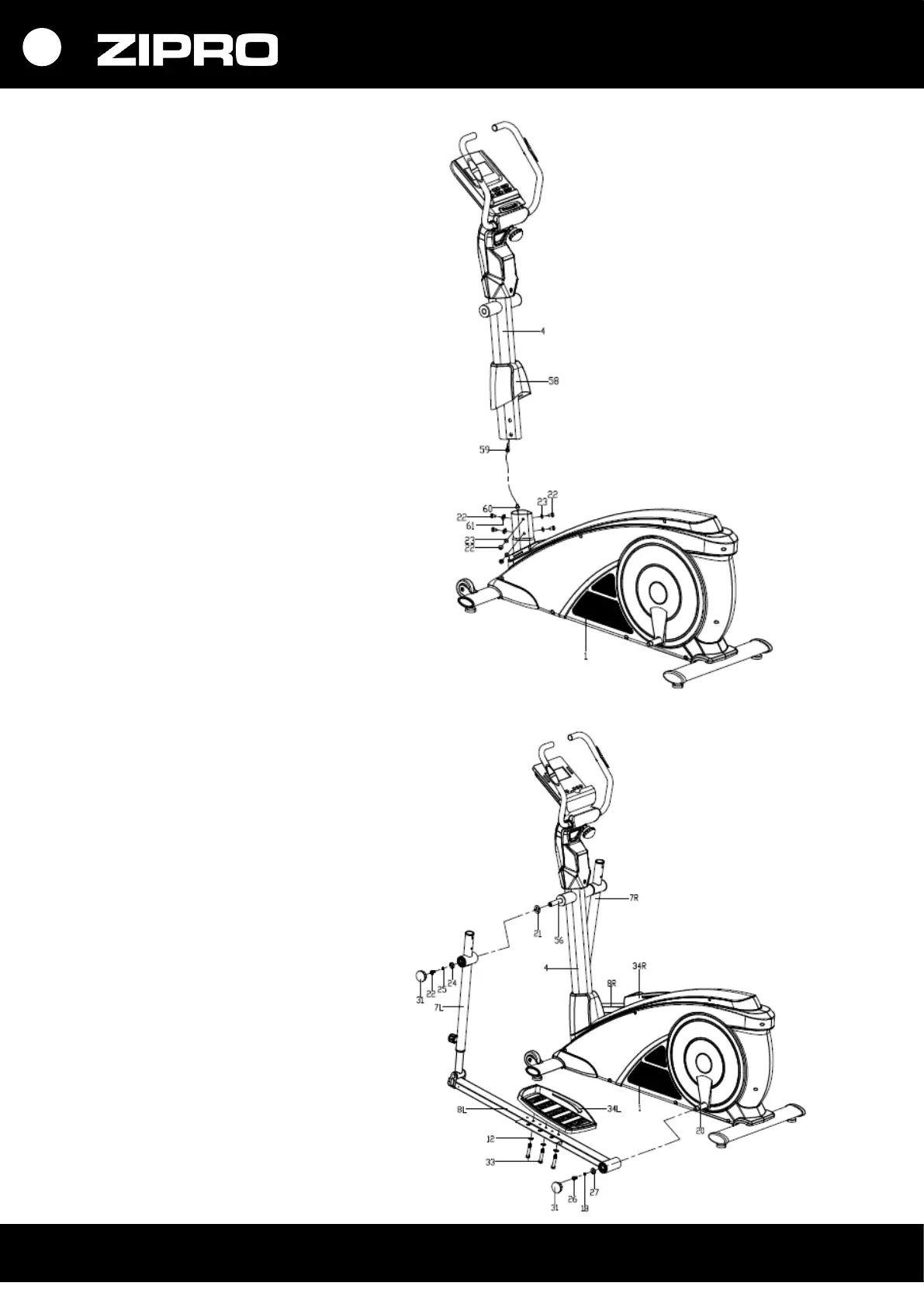

ШАГ 4
Установите нижний кожух передней
колонки (58) на переднюю колонку (4).
Соедините кабель компьютера (59)
с соединительным проводом (60).
Установите переднюю колонку (4)
на основную раму (1) при помощи
установочных винтов M8x16 (22),
сферических (61) и плоских шайб (23).
ШАГ 5
5a. Вставьте горизонтально длинную
ось (56) в соответствующее место под
кожухом передней колонки (51a/b).
Закрепите левый и правый рычаги
рукоятки (7L/R) на длинной оси (56) при
помощи установочных винтов M8x16
(22), пружинных шайб (25), шайб (21)
и плоских (24). На этом этапе не
затягивайте устанавливаемые
компоненты до упора.
5b. Закрепите задние части педальных
опор (8L/R) на шатунах (20) при помощи
шестигранных винтов M10x20 (26),
пружинных (18) и плоских шайб (27).
На этом этапе не затягивайте
устанавливаемые компоненты до
упора.
5c. Привинтите левый и правый рычаги
рукояток (7L/R) к левой и правой
педальным опорам (8L/R) с помощью
винтов M8x80 (37), плоских шайб (12)
и самоконтрящихся гаек (13).
Установите заглушки педальных опор
(31) и затяните все элементы.
5d. Прикрепите правую и левую педали
(34L/R) к опорам (8L/R) при помощи
шестигранных винтов M8x45 (33)
и плоских шайб (12).
ВНИМАНИЕ! Правая и левая педали
(27L/R) обозначены как "R" для правой
и "L" для левой.
