Zodiac PX50 - I Hydraulische Anschlüsse

8

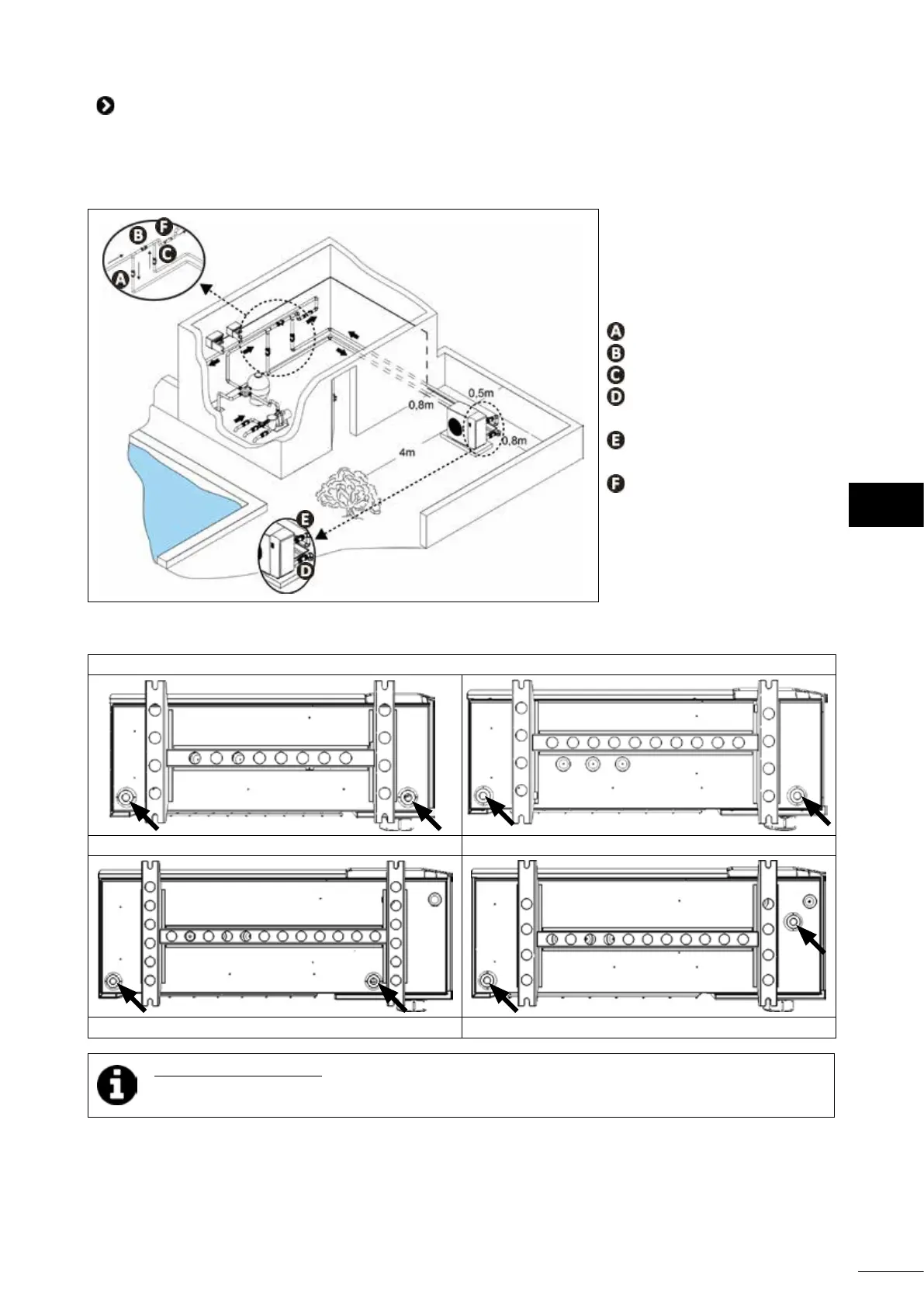

1.2 I Hydraulische Anschlüsse
• Der Anschluss erfolgt mit einem PVC-Schlauch Ø 50, mit den mitgelieferten Anschlüssen (siehe § „5.1 I Beschreibung“),
am Filterkreislauf des Schwimmbeckens, nach dem Filter und vor dem Wasserpegesystem.
• Die Richtung der hydraulischen Anschlüsse ist einzuhalten.
• Es muss unbedingt ein Bypass installiert werden, um Eingrie am Gerät zu erleichtern.
: Wasserzulaufvenl
: Bypassvenl
: Wasserrücklaufvenl
: Wasserzulaufregelvenl
(oponal)
: Wasserrücklaufregelvenl
(oponal)
: Wasserpegesystem
• Für den Kondensatablauf ein Rohr mit Innen-Ø18 unten am Boden des Gerätes anschließen.
Stelle für den Anschluss des Kondensatablaufrohrs (Ansicht des Gerätes von unten)
Modelle PX50 MD3 Modelle PX50 MD4 - MD5 - MD6
Modelle PX50 MD7 - MD9 Modelle PX50 MD11 - TD11 - MD12 - TD12
Hinweis: Kondensatablauf
Achtung, Ihr Gerät kann mehrere Liter Wasser pro Tag ableiten. Es wird dringend empfohlen, den
Kondensatablauf an eine geeignete Wasserabussleitung anzuschließen.
DE
