4. Fixer ensuite l’autre extrémité du tuyau sur le clapet d’injection anti-retour vissé sur le POD.

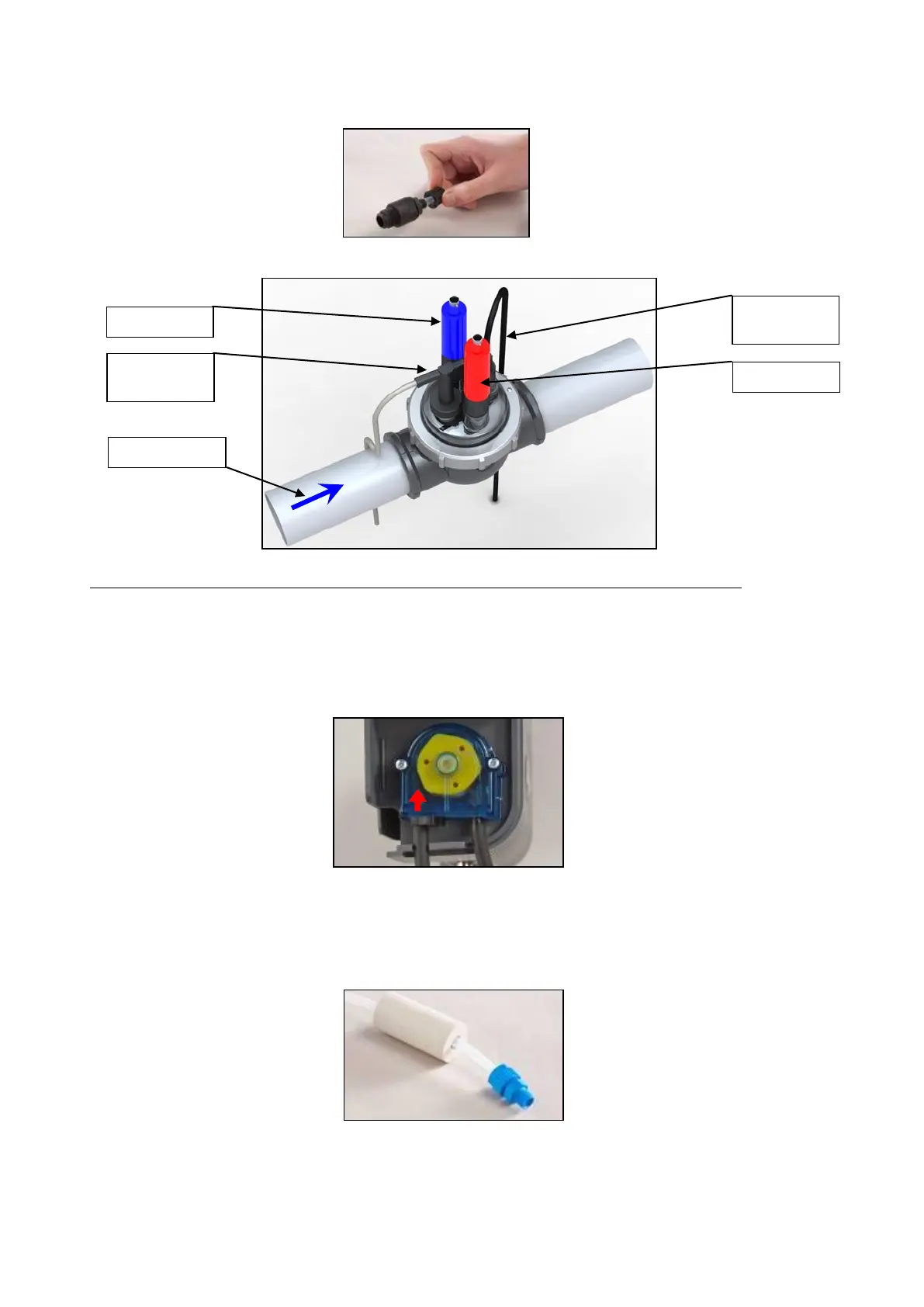

Vue d’ensemble du POD avec tous ses éléments installés :
Procédure d’installation de la conduite d’aspiration (container pompe péristaltique)
:
1. Dans la bobine fournie (pièce n° 7 sur la vue éclatée), couper une longueur adéquate de tube pour
relier le container de pH minus à la pompe péristaltique du module TRi PRO.
2. Fixer le tube sur la connexion à vis sur l’entrée de la pompe péristaltique. Celle-ci est indiquée par
une flèche vers le haut sur le corps bleu translucide.
3. Percer un trou approprié au diamètre du tube d’aspiration dans le bouchon du container de pH minus
et un autre plus petit pour éviter que le container ne se déforme lors de l’aspiration du produit.
4. Passer l’extrémité libre du tube à travers le bouchon précédemment percé et placer le contrepoids en
céramique ainsi que l’embout de blocage vissé (pièces n° 6 et 11 sur la vue éclatée).
5. S’assurer que TOUTES les connexions soient correctes et étanches avant de mettre en route le
module TRi PRO.
6. Replacer le capot de protection de la pompe péristaltique du module TRi PRO.
