7. Positionner correctement le module TRi PRO et revisser les 4 vis. Remettre en place la coque
d’habillage argentée.
IMPORTANT
: Ne pas remettre l’alimentation électrique tant que le module TRi PRO, le POD
porte-éléments et la tuyauterie d’injection de pH minus ne sont pas installés (cf. chapitre 3.8 /
‘Tester / Amorcer la pompe péristaltique’).
3.3/ Installer le POD
Le POD porte-éléments intègre dans un même ensemble le détecteur de débit (utilisé par votre
électrolyseur TRi), la sonde pH, la sonde ACL et l’injection de pH minus.

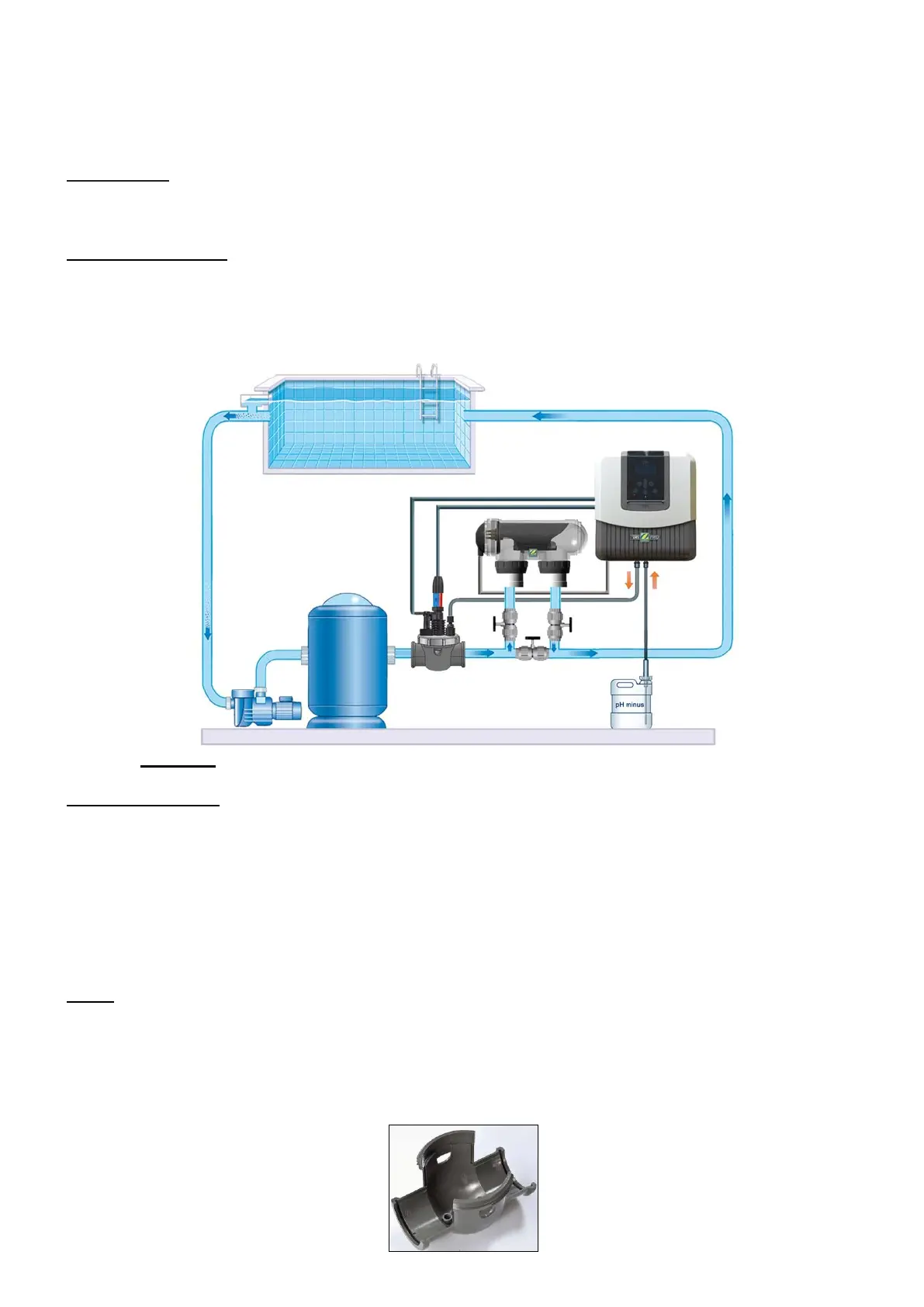

Schéma de principe pour le positionnement du module TRi PRO
Attention
: Les vannes du by-pass de la cellule TRi doivent toujours être ouvertes.
TRES IMPORTANT
:
- Le POD porte-éléments doit toujours être positionné sur un tuyau horizontal de manière à ce
que les sondes pH & ACL soient verticales.
- Le POD doit être le premier élément après le filtre de la piscine.
- Si la piscine est équipée d’un système de chauffage (pompe à chaleur, échangeur,
réchauffeur…), le POD sera installé avant le bypass du chauffage.
- Il est recommandé de positionner le POD à plus de 20 cm d’un coude dans le tuyau.
- Les câbles des sondes pH et ACL ne doivent pas être positionnés à proximité de câbles secteur
haute tension.
NOTE
: Une sonde (pH ou ACL) mal installée sera susceptible de donner de fausses mesures et de
créer un fonctionnement inapproprié de l’appareil TRi. Dans ce cas, la responsabilité du fabricant ou de
l’appareil ne saurait être engagée.
1. Repérez une section de tuyau rectiligne de longueur appropriée (minimum 30 cm, sans coude).
2. Désassemblez le POD (pièce n°10) pour récupérer la partie inférieure dotée de 2 perforations.
