3.5/ Installer le détecteur de débit
Le détecteur de débit est fourni avec l’électrolyseur TRi. C’est un équipement de sécurité destiné à
stopper la production du TRi en cas d’absence de débit dans le circuit de filtration.
2 cas possibles : a) module TRi PRO installé en même temps que l’électrolyseur TRi
b) module TRi PRO ajouté sur une installation déjà équipée d’un électrolyseur TRi
a) Module TRi PRO installé en même temps que l’électrolyseur TRi
1. Récupérer le détecteur de débit fourni avec l’électrolyseur TRi.
2. Visser le détecteur de débit dans le logement prévu à cet effet sur le POD (vissage à la main !)
ATTENTION
: La flèche indiquant le sens du débit d’eau sur le dessus du détecteur de débit doit
être parfaitement parallèle avec la tuyauterie sur laquelle est positionné le POD.
b) Module TRi PRO ajouté sur une installation déjà équipée d’un électrolyseur TRi
Lorsque la piscine est déjà équipée d’un électrolyseur TRi, le détecteur de débit est installé sur un collier
de prise en charge sur la tuyauterie à proximité de la cellule d’électrolyse TRi.
1. Retirer le détecteur de débit en le dévissant délicatement de son collier de prise en charge.
2. Revisser le détecteur de débit dans le logement prévu à cet effet sur le POD (vissage à la main !).
3. Boucher le trou laissé libre sur le collier de prise en charge à l’aide du bouchon fileté fourni et de la
bande téflon (pièces n° 4 et 12).
3.6/ Pose de la conduite d’injection du pH minus
Avertissement
! Lors de la manipulation de produits chimiques, toujours utiliser un équipement
de sécurité approprié (lunettes de protection, gants et blouse).
Procédure d’installation de la conduite d’injection (pompe péristaltique clapet anti-retour)
:
1. Dans la bobine fournie (pièce n° 7 sur la vue éclatée), couper une longueur adéquate de tube pour
relier la pompe péristaltique du module TRi PRO au clapet d’injection anti-retour situé sur le POD.
2. Retirer le capot de protection de la pompe péristaltique du module TRi PRO.
3. Fixer le tube sur la connexion à vis sur la sortie de la pompe péristaltique. Celle-ci est indiquée par
une flèche vers le bas sur le corps bleu translucide.

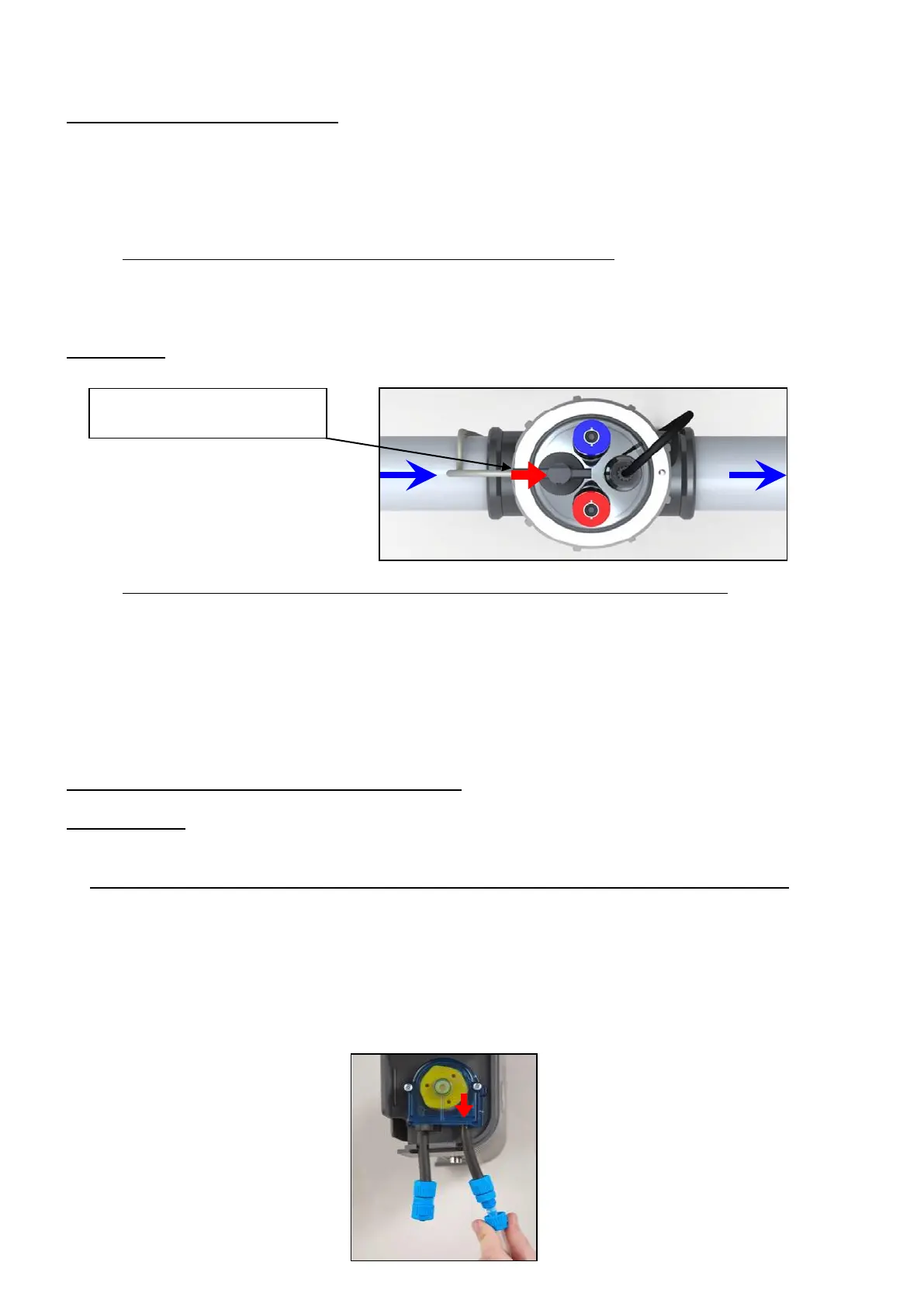

Flèche indiquant le sens de
l’eau sur le détecteur de débit.
