RT60 Rough Terrain Cran 02 - 1

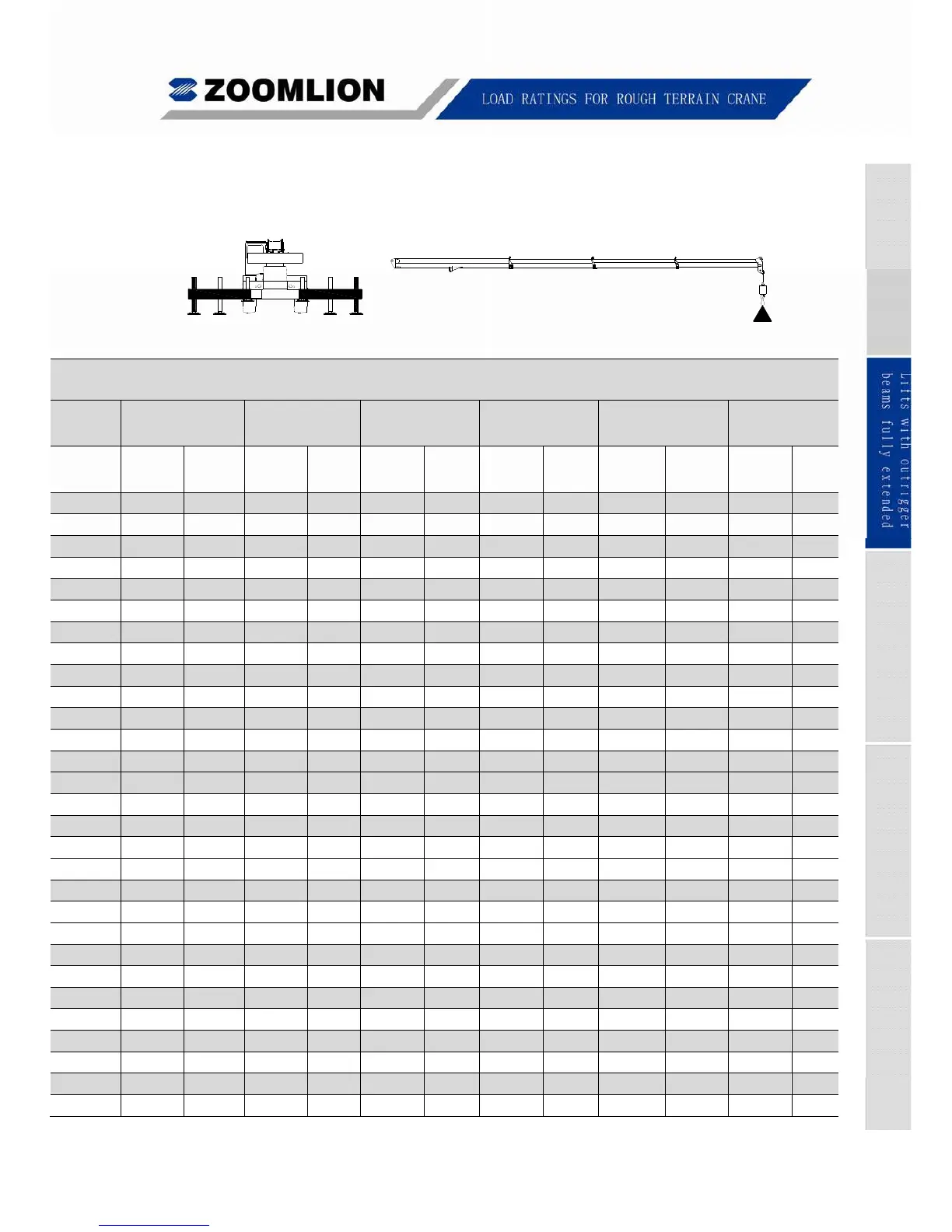

2.1 MAIN BOOM RATED LOADS
USE THIS CHART ONLY WHEN ALL OUTRIGGERS ARE FULLY EXTENDED
Rated loads on outriggers fully extended - 360°
(Rated load unit: kg)
BOOM
LENGTH
(MM)
11400 15350 19300 27200 35100 43000
LOAD
RADIUS
(MM)
BOOM
ANGLE
(º)
360º
(KG)
BOOM
ANGLE
(º)
360º
(KG)
BOOM
ANGLE
(º)
360º
(KG)
BOOM
ANGLE
(º)
360º
(KG)
BOOM
ANGLE
(º)
360º
(KG)
BOOM
ANGLE
(º)
360º
(KG)
2800 70.1 60000
3000 68.5 55000 74.3 45000 77.6 35000
3500 65.7 51150 72.3 45000 76.1 35000
4000 62.8 47150 70.3 42690 74.5 35000
4500 59.8 42800 68.3 39890 73.0 32950
5000 56.7 39100 66.2 37440 71.4 30950 76.9 20590
5500 53.4 35900 64.1 35240 69.8 29150 75.9 20590
6000 50.0 33080 61.9 32690 68.1 27550 74.8 20590
6500 46.4 30650 59.7 30240 66.5 26100 73.7 19640 77.4 13590
7000 42.5 28460 57.5 28040 64.8 24800 72.5 18790 76.6 13590
7500 38.2 26560 55.1 26150 63.2 23600 71.4 18040 75.7 13590
8000 33.4 24000 52.7 23340 61.4 22500 70.3 17340 74.9 13590 77.7 9190
9000 20.2 18960 47.6 18390 57.9 17960 68.0 16040 73.2 12840 76.4 9190
9433 0 16160
10000 42.0 14950 54.2 14510 65.7 14890 71.5 12090 75.0 8690
11000 35.6 12360 50.3 11950 63.3 13040 69.7 11490 73.6 8190
12000 27.7 10370 46.2 10000 60.9 11050 67.9 10840 72.2 7740
13375 0 8280
14000 36.7 7200 55.8 8200 64.3 8630 69.3 7040
16000 23.9 5280 50.4 6260 60.6 6680 66.4 6390
17320 0 4300
18000 44.6 4850 56.7 5270 63.5 5490
20000 37.9 3780 52.6 4200 60.4 4430
22000 30.0 2940 48.3 3360 57.3 3590
24000 19.0 2260 43.7 2690 54.0 2910
26000 38.5 2130 50.6 2360
28000 32.7 1670 46.9 1900
30000 25.7 1280 43.1 1510
32000 15.9 940 38.9 1170
