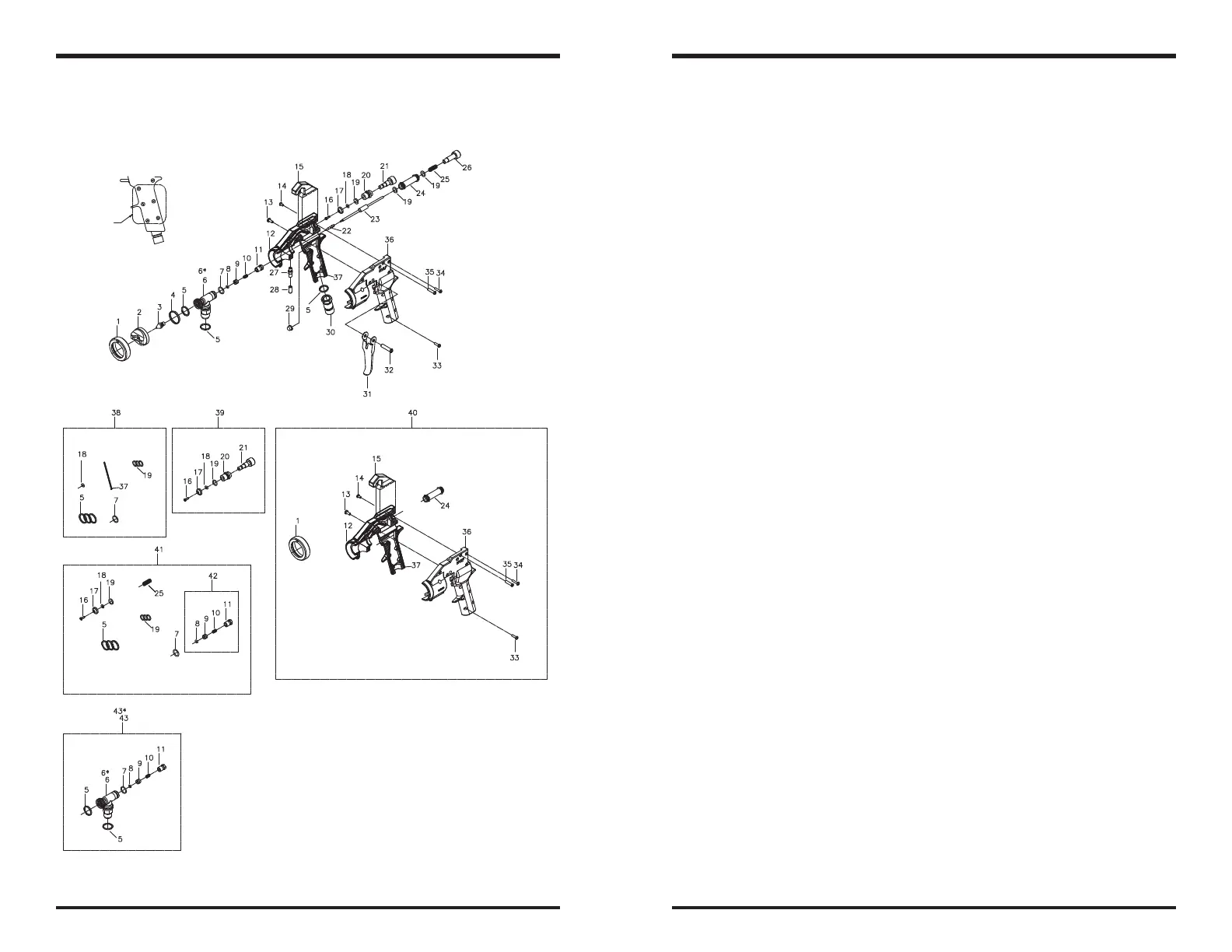

Identifi cación de Piezas de Pistola aplicadora en sprayes Series 11
y 15 de 3M™
Identifi cación de Piezas de Pistola aplicadora en sprayes Series 11
y 15 de 3M™
Artículo Descripción PN de Repuesto
1 Anillo de Retención 91-043
2 Tapa del Aire (Material Compuesto) 91-009-XXX
2* Tapa del Aire (Aluminio) 91-071-XXX
3 Boquilla de Líquidos 91-143-XXDT**
4 Anillo de Cierre
5 Junta Tórica
6 Pasaje de Líquidos (Serie 11) 91-064
6* Pasaje de Líquidos (Serie 15) 91-203
7 Junta Tórica
8 Junta Tórica UH-1405/10 (Pack de 10)
9 Guía de la Aguja 91-202/2 (Pack de 2)
10 Resorte de Compresión 91-199/3 (Pack de 3)
11 Tuerca de Empaque 91-201
12 Manija de la Mitad Derecha del Pistola aplicadora en spray
13 Tornillo de 3/8”
14 Tornillo de 1/4”
15 Gancho del Pistola aplicadora en spray
16 Tornillo de 3/8”
17 Sello de la Válvula
18 Junta Tórica
19 Junta Tórica
20 Inserto Roscado
21 Vástago de Válvula
22 Punta de Aguja Delrin® 91-107-XXX
23 Eje de la Aguja de Acero Inoxidable 91-078
24 Manguito Roscado 91-041
25 Resorte LG-27/5
26 Tornillo de Ajuste de la Aguja 91-068
27 Vástago de Alivio de Presión LFG-465
28 Tapa del Vástago de Alivio de Presión 91-109/10 (Pack de 10)
29 Enchufe 91-027
30 Admisión de Aire-Desconexión Rápida 91-020
31 Gatillo HP-405
32 Perno Giratorio del Gatillo 91-014
33 Tornillo de 3/8”
34 Tornillo (Corto) de 1/2”
35 Tornillo (Largo) de 5/8”
36 Manija de la Mitad Izquierda del Pistola aplicadora en spray
37 Sello Viton de 2” UH-753/2
38 Kit de Repuesto de la Junta Tórica 91-049
39 Montaje del Ajuste de Distribución 91-072
40 Repuesto del Armazón del Pistola aplicadora en spray 91-152-A
41 Kit de Mantenimiento del Pistola aplicadora en spray 91-029
42 Kit de Empaque Auto Ajustable 91-200
43 Montaje del Pasaje de Líquidos (Serie 11) 91-064
43* Montaje del Pasaje de Líquidos (Serie 15) 91-203
* Denota diferencias en la Tapa del Aire o Pasaje de Líquidos
** Esta parte es ordenada como parte de un juego con artículo #22
ART. Nº 34
TORNILLOS (CORTOS) DE 1/2"
INSTALADOS
5 LUGARES, COMO SE INDICÓ
