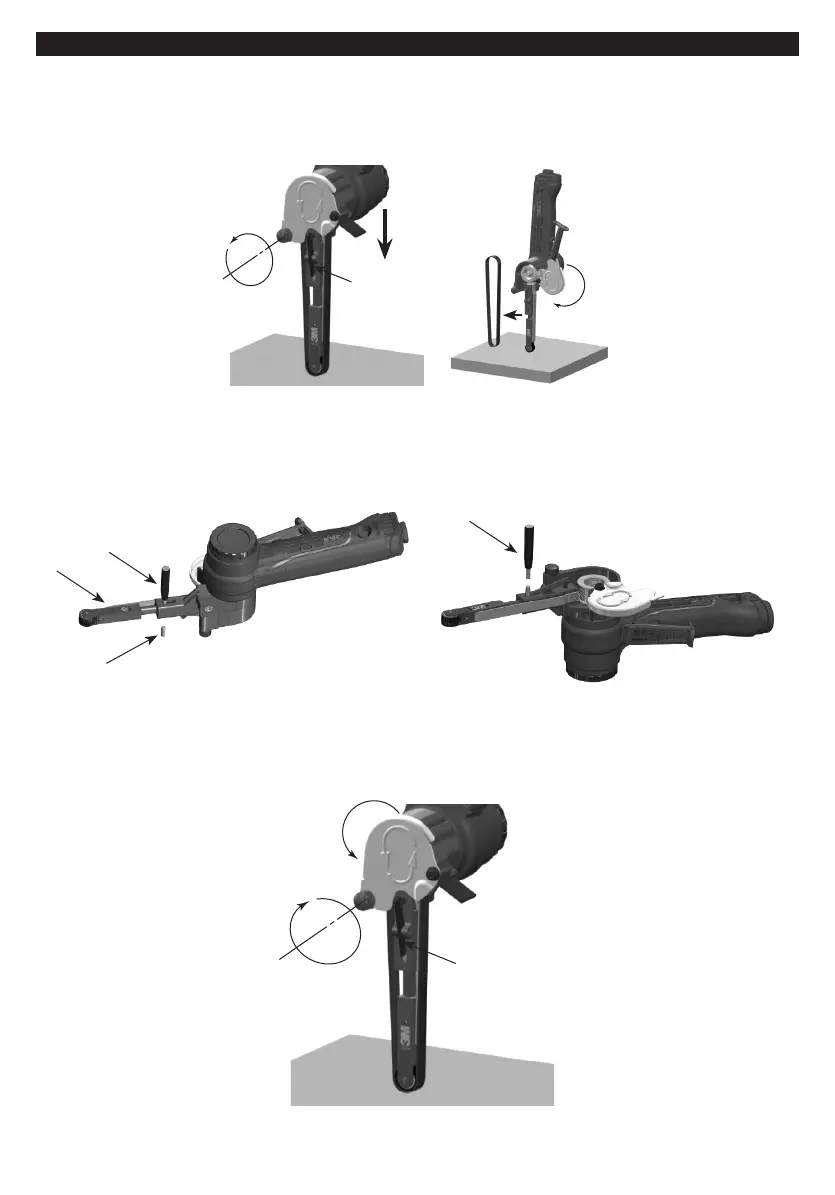

SO INSTALLIEREN/ENTFERNEN SIE DIE KONTAKTARME
1. Trennen Sie das Werkzeug von der Druckluftzufuhr.
2. Halten Sie das Werkzeug mit dem Kontaktarm nach unten. Drücken Sie den Kontaktarm gegen eine harte Oberfläche, bis die
Sicherheitsraste (A) in die Verriegelungsposition klickt.
3. Lösen Sie die Stellschraube (B). (Siehe Abbildung 1)
4. Drehen Sie die Riemenabdeckung (C) und entfernen Sie den Riemen. (Siehe Abbildung. 2)
(Abb. 1)
B
A
(Abb. 2)
C
5. Drücken Sie die Sicherheitsraste (A), um den Kontaktarm in seine ursprüngliche Position freizugeben.
6. Halten Sie das Werkzeug waagerecht mit der Kappe nach oben (siehe Abb. 3). Drücken Sie den Splint (E) mit einem Splinttreiber
(D) heraus. Entfernen Sie den Kontaktarm (F), und ersetzen Sie ihn.
7. Platzieren Sie das Werkzeug mit der Kappe nach unten. (Siehe Abb. 4.) Setzen Sie den Splint (E) mit einem Splinttreiber (D)
wieder ein.
D
F
E
(Abb. 3)
D
(Abb. 4)
8. Wiederholen Sie Schritt 2.
9. Setzen Sie den Riemen ein.
10. Wiederholen Sie Schritt 5.
11. Legen Sie die Riemenabdeckung nach hinten und ziehen Sie die Stellschraube (B) fest (siehe Abb. 5).
B
C
A
(Abb. 5)
Übersetzung der ursprünglichen Anweisungen
