3M 33573 - Instalação;Substituição da Roda de Contacto

90 Tradução das instruções originais
INSTALAÇÃO/SUBSTITUIÇÃO DA RODA DE CONTACTO
1. Desligue a ferramenta da linha de ar.
2. Segure a ferramenta com o braço de contacto a apontar para baixo. Prima o braço de contacto contra uma superfície dura para
criar uma folga até que a lingueta de segurança (A) se ajuste na posição de bloqueio. Desaparafuse o parafuso de fixação (B)
(consulte a Fig. 1).
3. Rode a proteção da cinta (C) e retire a cinta (consulte a Fig. 2).

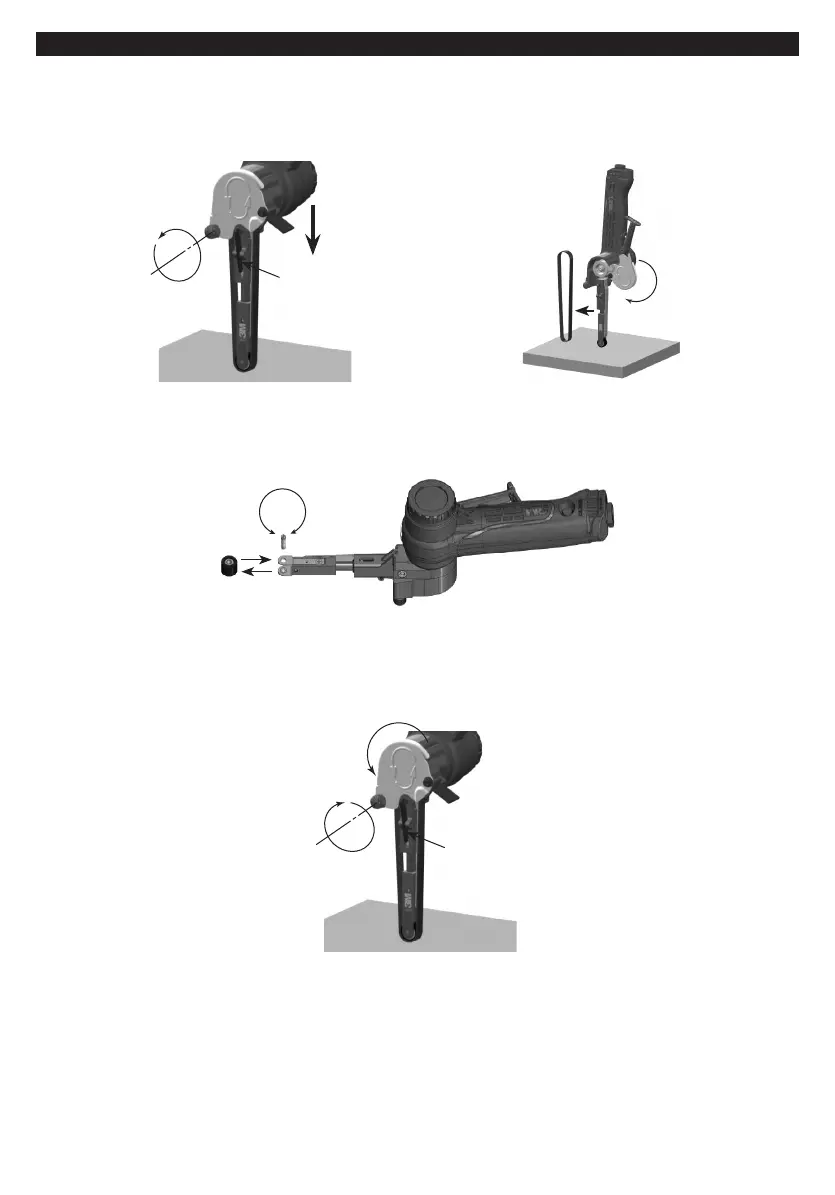

(Fig. 1)
B
A
(Fig. 2)
C
4. Prima a lingueta de segurança (A) até que o braço de contacto regresse à posição original estendida.
5. Desaparafuse o parafuso (D) com uma chave de parafusos. Retire e substitua a roda (E). Aplique uma gota de trava-roscas
removível nas roscas do parafuso e, em seguida, aperte o parafuso (consulte a Fig. 3).
(Fig. 3)
D
E
6. Repita o Passo 2.
7. Instale a cinta.
8. Repita o Passo 5.
9. Rode a proteção da cinta para a posição fechada e aperte o parafuso de fixação (B) (consulte a Fig. 4).
(Fig. 4)
B
A
C
