3M 33577 - Lista de Piezas; Valve; Vista de la Lijadora Separada (Piezas)

21

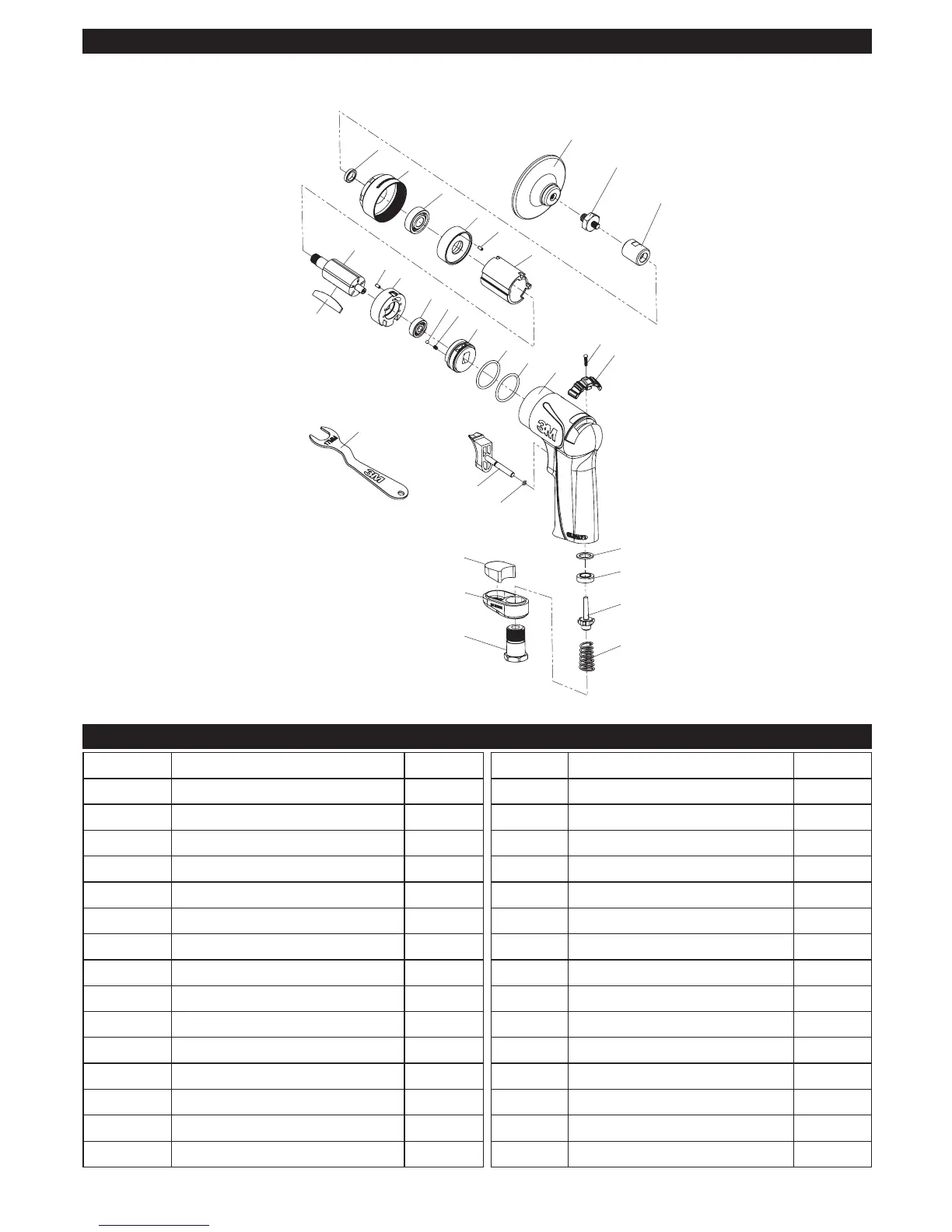

VISTA DE LA LIJADORA SEPARADA PIEZAS
PN 33577
LIJADORA DE DISCO CON EMPUÑADURA DE PISTOLA, 18,000 RPM
22
21
17
24
20
27
26
25
9-1
9
6
4
3
1
2
7
5
10-1
10
8
11
12
13
16
14
15
19
18
23
17
28
11
PN 33577
18,000 RPM ROLOC PISTOL GRIP SANDER
ITEM DESCRIPTION QTY
1 Inlet Bushing 1
2
1
3 Valve Spring 1
4 Valve 1
5 Valve Seat 1
6 Spacer 1
7 Silencer 1
8 Composite Housing 1
9 Reverse Valve Lever 1
9-1 Screw 1
10 Trigger 1
10-1 O-Ring 1
11 O-Ring 2
12 Valve Body 1
13 Spring 1
14 Detent Ball 1
ITEM DESCRIPTION QTY
15 Ball Bearing 1
16 Rear Plate 1
17 Spring Pin 2
18 Rotor 1
19 Rotor Blade 5
20 Cylinder 1
21 Front Plate 1
22 Ball Bearing 1
23 Front Housing 1
24 Anvil Bushing 1
25 Spindle Joint 1
26 Spindle 1
27
2 in Roloc™ Disc Pad Hard 1
3 in Roloc™ Disc Pad Hard 1
28 Wrench (17 mm) 2
LISTE DES PIÈCES
Pieza DESCRIPCIÓN Cantidad Pieza DESCRIPCIÓN Cantidad
1 RODAMIENTO DE ADMISIÓN 1 14 BOLA DE RETENCIÓN 1
2 DEFLECTOR 1 15 RODAMIENTO DE BOLAS (626ZZ) 1
3 RESORTE DE VÁLVULA 1 16 PLACA POSTERIOR 1
4 VÁLVULA 1 17 PASADOR DE RESORTE 2
5 ASIENTO DE VÁLVULA 1 18 ROTOR 1
6 ESPACIADOR 1 19 PALA DEL ROTOR 5
7 SILENCIADOR 1 20 CILINDRO 1
8 BASTIDOR COMPUESTO 1 21 PLACA FRONTAL 1
9 PALANCA DE LA VÁLVULA EVERSA 1 22 RODAMIENTO DE BOLAS 1
9-1 TORNILLO 1 23 CUBIERTA FRONTAL 1
10 GATILLO 1 24 BUJE DEL YUNQUE 1
10-1 JUNTA TÓRICA 1 25 ACOPLADOR DEL VÁSTAGO 1
11 JUNTA TÓRICA 2 26 VÁSTAGO 1
12 ARMAZÓN DE LA VÁLVULA 1 27 RESPALDO DE DISCO 2
13 RESORTE 1 28 LLAVE 2
Traducción de las Instrucciones Originales
