77Traduzione delle Istruzioni originali

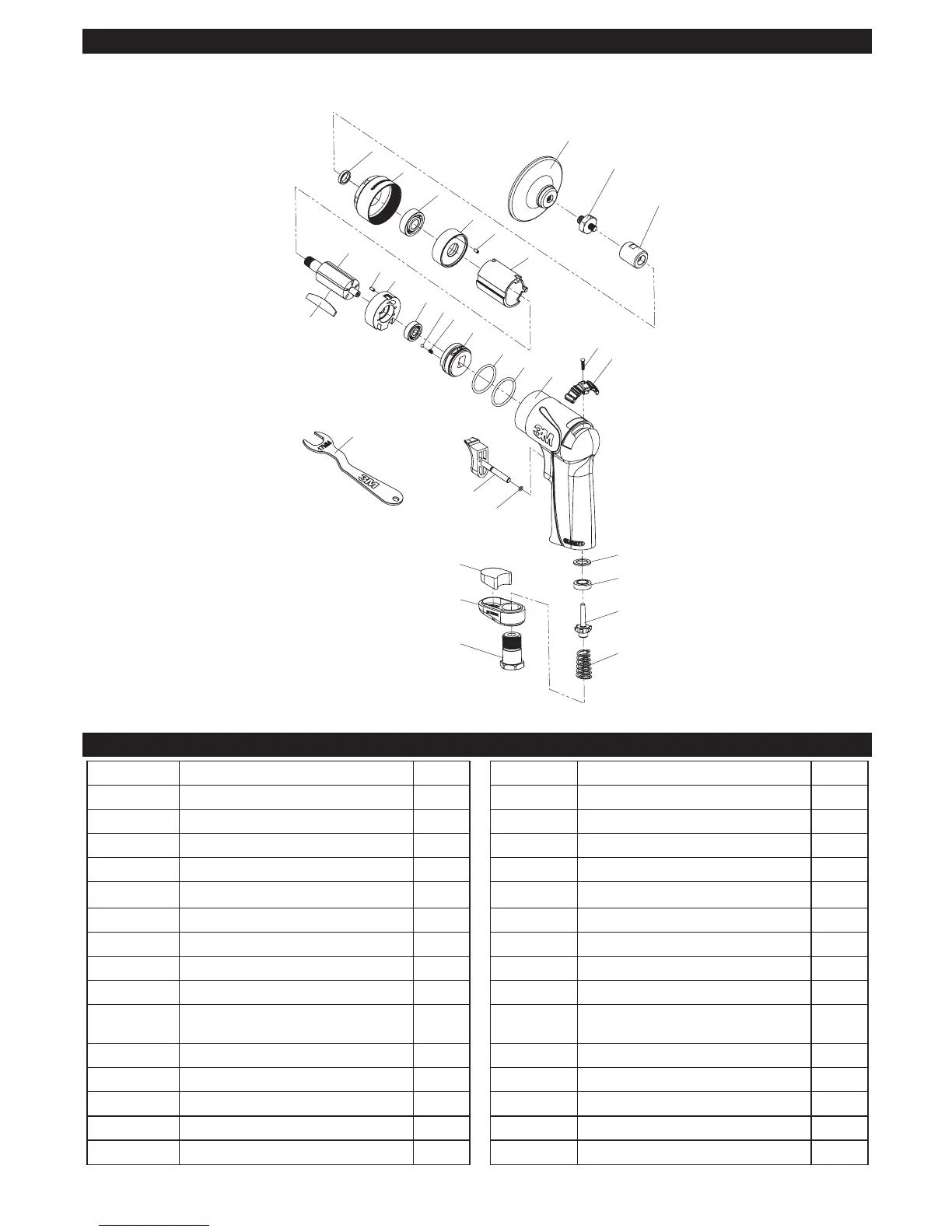

VISTA ESPLOSA DELLA LEVIGATRICE PARTI
PN 33577
Mini smerigliatrice angolare 3M™ da 18.000 giri al minuto
22
21
17
24
20
27
26
25
9-1
9
6
4
3
1
2
7
5
10-1
10
8
11
12
13
16
14
15
19
18
23
17
28
11
PN 33577
18,000 RPM ROLOC PISTOL GRIP SANDER
ITEM DESCRIPTION QTY
1 Inlet Bushing 1
2
1
3 Valve Spring 1
4 Valve 1
5 Valve Seat 1
6 Spacer 1
7 Silencer 1
8 Composite Housing 1
9 Reverse Valve Lever 1
9-1 Screw 1
10 Trigger 1
10-1 O-Ring 1
11 O-Ring 2
12 Valve Body 1
13 Spring 1
14 Detent Ball 1
ITEM DESCRIPTION QTY
15 Ball Bearing 1
16 Rear Plate 1
17 Spring Pin 2
18 Rotor 1
19 Rotor Blade 5
20 Cylinder 1
21 Front Plate 1
22 Ball Bearing 1
23 Front Housing 1
24 Anvil Bushing 1
25 Spindle Joint 1
26 Spindle 1
27
2 in Roloc™ Disc Pad Hard 1
3 in Roloc™ Disc Pad Hard 1
28 Wrench (17 mm) 2
ELENCO PARTI
ARTICOLO DESCRIZIONE Q.TÀ ARTICOLO DESCRIZIONE Q.TÀ
1 Boccola di ingresso 1 14 Sfera di tenuta 1
2 Deflettore 1 15 Cuscinetto a sfera 1
3 Molla valvola 1 16 Piastra posteriore 1
4 Valvola 1 17 Perno a molla 2
5 Sede valvola 1 18 Rotore 1
6 Distanziatore 1 19 Lama rotore 5
7 Dispositivo di silenziamento 1 20 Cilindro 1
8 Corpo del dispositivo in composito 1 21 Piastra anteriore 1
9 Leva della valvola inversa 1 22 Cuscinetto a sfera 1
9-1 Vite 1 23
Parte frontale del corpo del
dispositivo
1
10 Leva di avvio 1 24 Boccola Anvil 1
10-1 Guarnizione circolare 1 25 Giunzione dell'albero 1
11 Guarnizione circolare 2 26 Albero 1
12 Corpo a valvola 1 27 Platorello di supporto 2
13 Molla 1 28 Chiave inglese (17 mm) 2
