3M 33577 - Liste des Pièces; Spacer

35

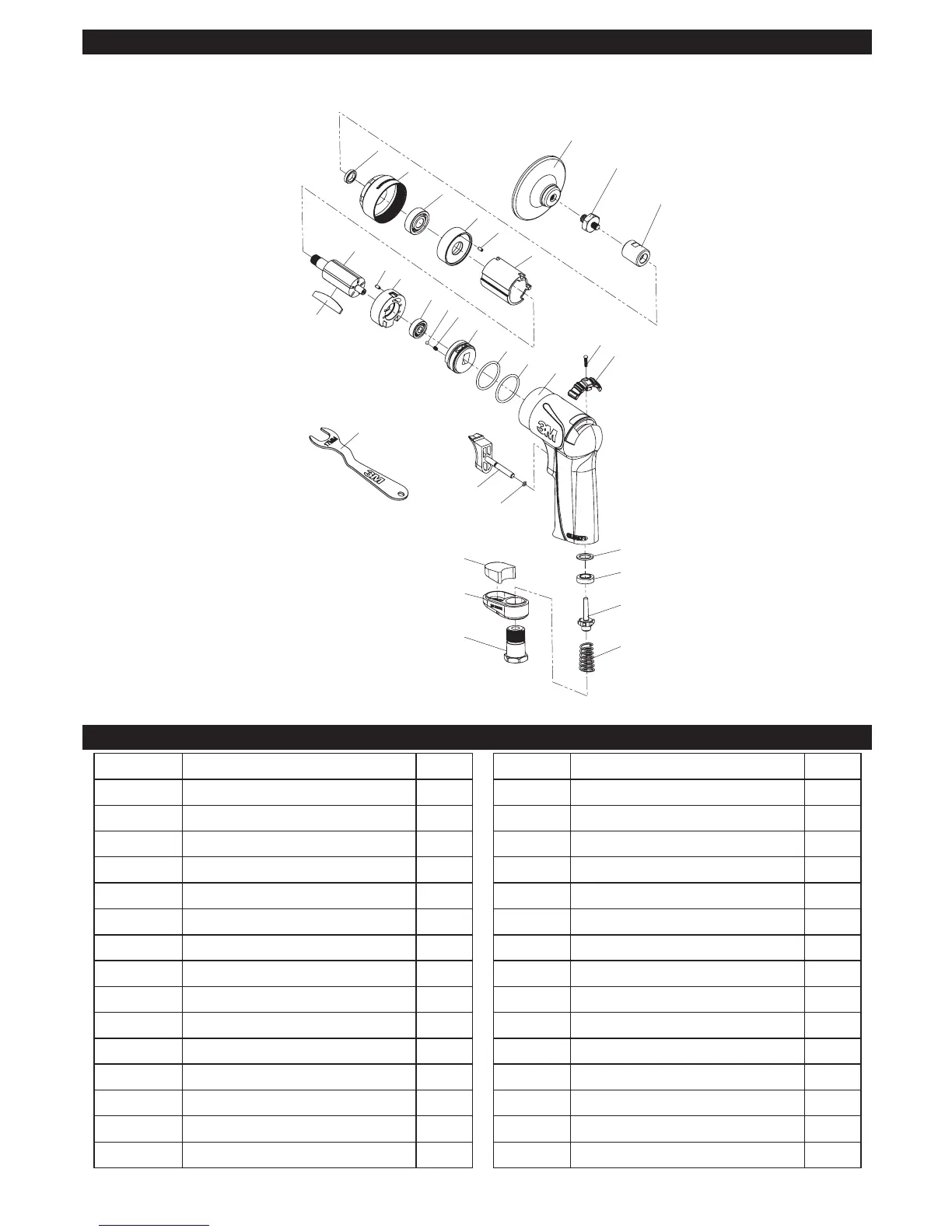

VUE ÉCLATÉE DE LA MEULEUSE PIÈCES
NP 33577
Ponceuse à disque à poignée-pistolet 3M™, 18 tr/min
22
21
17
24
20
27
26
25
9-1
9
6
4
3
1
2
7
5
10-1
10
8
11
12
13
16
14
15
19
18
23
17
28
11
PN 33577
18,000 RPM ROLOC PISTOL GRIP SANDER
ITEM DESCRIPTION QTY
1 Inlet Bushing 1
2
1
3 Valve Spring 1
4 Valve 1
5 Valve Seat 1
6 Spacer 1
7 Silencer 1
8 Composite Housing 1
9 Reverse Valve Lever 1
9-1 Screw 1
10 Trigger 1
10-1 O-Ring 1
11 O-Ring 2
12 Valve Body 1
13 Spring 1
14 Detent Ball 1
ITEM DESCRIPTION QTY
15 Ball Bearing 1
16 Rear Plate 1
17 Spring Pin 2
18 Rotor 1
19 Rotor Blade 5
20 Cylinder 1
21 Front Plate 1
22 Ball Bearing 1
23 Front Housing 1
24 Anvil Bushing 1
25 Spindle Joint 1
26 Spindle 1
27
2 in Roloc™ Disc Pad Hard 1
3 in Roloc™ Disc Pad Hard 1
28 Wrench (17 mm) 2
LISTE DES PIÈCES
ARTICLE DESCRIPTION QTÉ ARTICLE DESCRIPTION QTÉ
1 Douille d’entrée 1 14 Bille d’arrêt 1
2 Déflecteur 1 15 Roulement à billes 1
3 Ressort de soupape 1 16 Plaque arrière 1
4 Soupape 1 17 Tige à ressort 2
5 Siège de soupape 1 18 Plaque arrière 1
6 Entretoise 1 19 Tige à ressort 5
7 Silencieux 1 20 Cylindre 1
8 Logement en matériau composite 1 21 Plaque avant 1
9 Levier de soupape d’inversion 1 22 Roulement à billes 1
9-1 Vis 1 23 Logement avant 1
10 Gâchette 1 24 Douille de butée 1
10-1 Joint torique 1 25 Joint du mandrin 1
11 Joint torique 2 26 Mandrin 1
12 Corps de soupape 1 27 Soutien de disque 2
13 Ressort 1 28 Clé (17 mm) 2
Traduction des instructions initials
