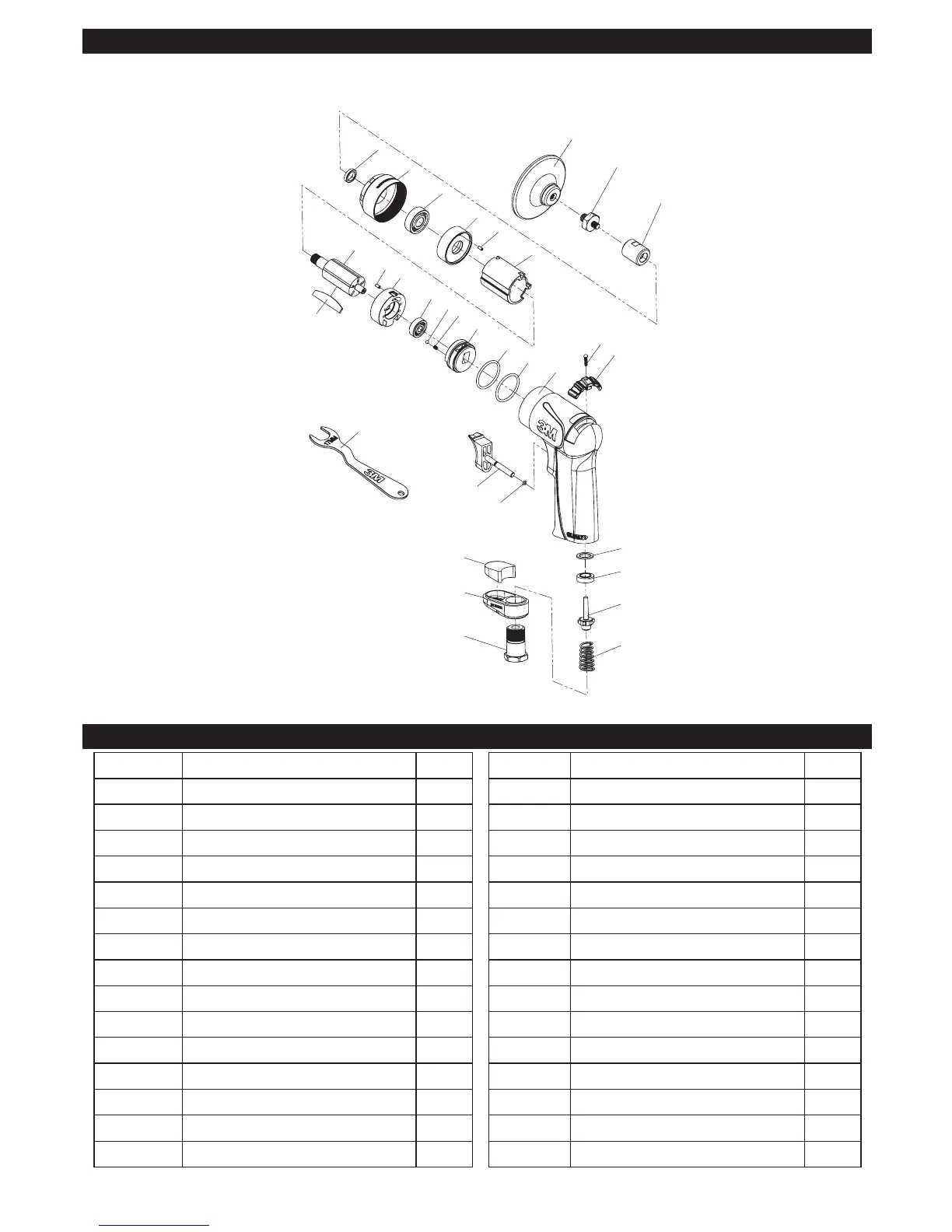

EXPLOSIONSZEICHNUNG SCHLEIFGERÄT TEILE
Teilenummer 33577
18.000 U/Min 3M™ Handschleifgerät mit Pistolengriff
22
21
17
24
20
27
26
25
9-1
9
6
4
3
1
2
7
5
10-1
10
8
11
12
13
16
14
15
19
18
23
17
28
11
PN 33577
18,000 RPM ROLOC PISTOL GRIP SANDER
ITEM DESCRIPTION QTY
1 Inlet Bushing 1
2
1
3 Valve Spring 1
4 Valve 1
5 Valve Seat 1
6 Spacer 1
7 Silencer 1
8 Composite Housing 1
9 Reverse Valve Lever 1
9-1 Screw 1
10 Trigger 1
10-1 O-Ring 1
11 O-Ring 2
12 Valve Body 1
13 Spring 1
14 Detent Ball 1
ITEM DESCRIPTION QTY
15 Ball Bearing 1
16 Rear Plate 1
17 Spring Pin 2
18 Rotor 1
19 Rotor Blade 5
20 Cylinder 1
21 Front Plate 1
22 Ball Bearing 1
23 Front Housing 1
24 Anvil Bushing 1
25 Spindle Joint 1
26 Spindle 1
27
2 in Roloc™ Disc Pad Hard 1
3 in Roloc™ Disc Pad Hard 1
28 Wrench (17 mm) 2
TEILELISTE
POSITION BESCHREIBUNG ANZ. POSITION BESCHREIBUNG ANZ.
1 Einlassbuchse 1 14 Arretierkugel 1
2 Deflektor 1 15 Kugellager 1
3 Ventilfeder 1 16 Hintere Platte 1
4 Ventil 1 17 Federstift 2
5 Ventilsitz 1 18 Rotor 1
6 Abstandhalter 1 19 Rotorblatt 5
7 Dämpfer 1 20 Zylinder 1
8 Kompositgehäuse 1 21 Vordere Platte 1
9 Umkehrventilhebel 1 22 Kugellager 1
9-1 Schraube 1 23 Vorderes Gehäuse 1
10 Abzugshebel 1 24 Ambosshülse 1
10-1 O-Ring 1 25 Achsengelenk 1
11 O-Ring 2 26 Achse 1
12 Ventilkörper 1 27 Unterstützung der scheibe 2
13 Feder 1 28 Schraubenschlüssel (17 mm) 2
Übersetzung der ursprünglichen Anweisungen
