ABB ACSM1-04 - Cablaggio DI Controllo

Guida rapida all'installazione – ACSM1-04/04Lx
40
Cablaggio di controllo

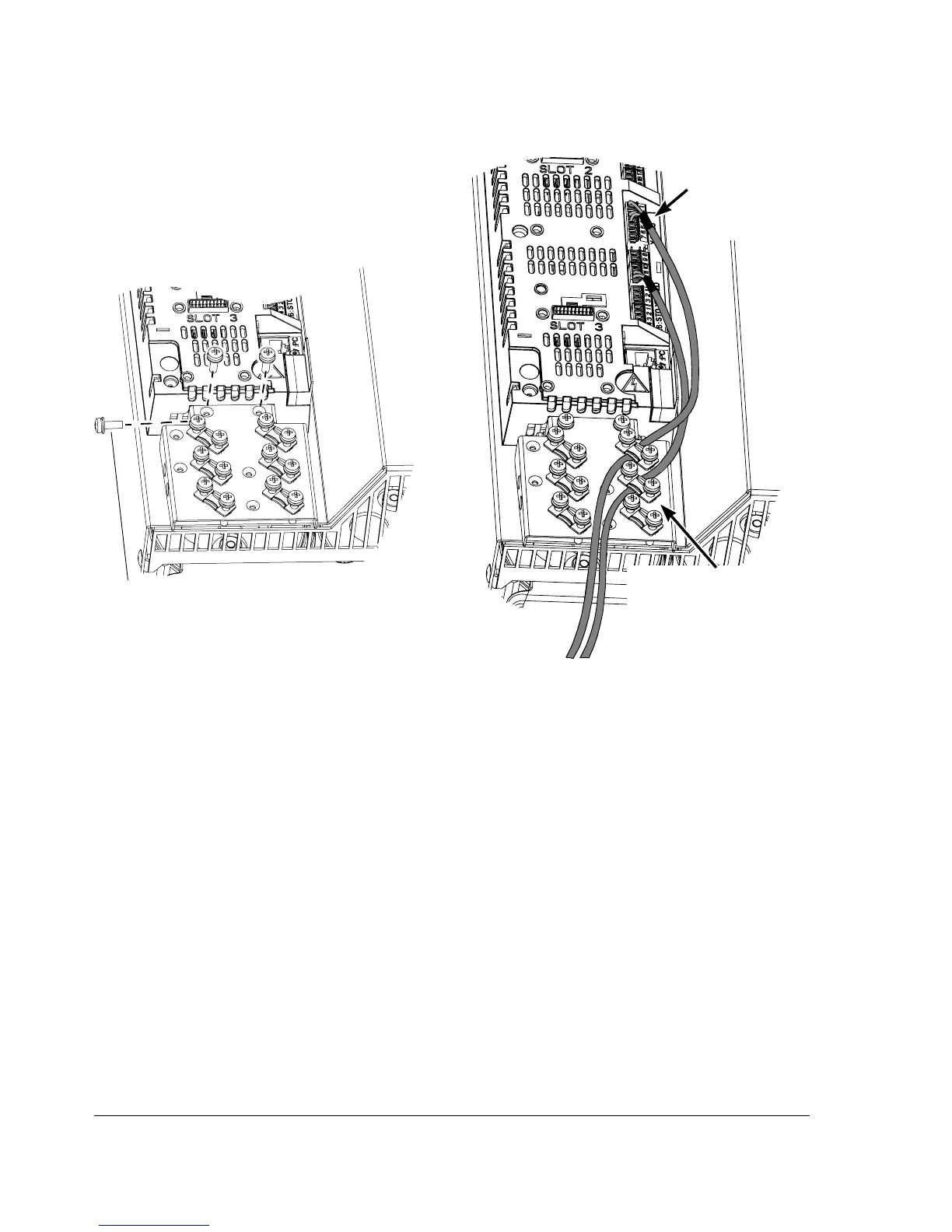

La dotazione del convertitore di frequenza
comprende una piastra con morsetti di
fissaggio che può essere fissata alla parte
superiore o inferiore dell'unità di controllo JCU.
0,7 N·m
(6,2 lbf·in)
Utilizzare nastro o
materiale isolante
per isolare i trefoli
Rimuovere la protezione
esterna del cavo per esporre
la schermatura del cavo in
corrispondenza del
morsetto. Serrare con una
coppia di 1,5 N·m (13 lbf·in)
