ABB M2A Series User Manual

3GZF500730-70 rev. C RU-EN 01-2016 | ABB Motors and Generators EN – 55

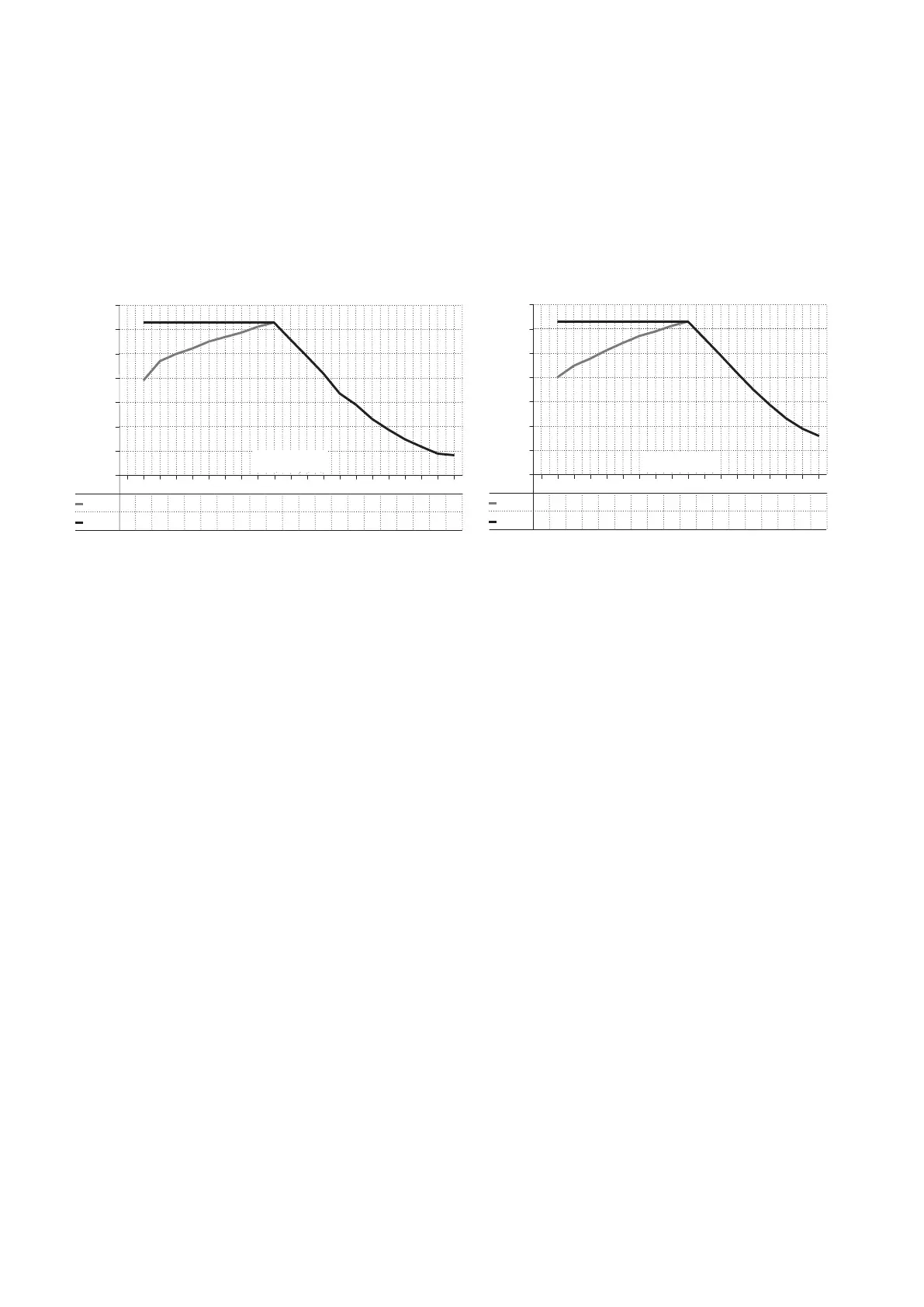

Figure 9. Flameproof motors 1Ex d Gb/Mb T4 and 1Ex de Gb/Mb T4, cast iron dust ignition protection motors
Ex t T150°C; nominal frequency of motor 50/60Hz
Loadability with ABB ACS 800/880 converters, DTC control,
Flameproof motors Ex d / Ex de T4, frame size 450 and Dust
ignition protection motors Ex tD T150°C, frame sizes
450 / 50Hz
100
90
80
70
60
50
40
30
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100
IC411
1)
69 77 80 82 85 87 89 91 93 86 79 72 64 59 53 49 45 42 39 38
IC416
2)
93 93 93 93 93 93 93 93 93 86 79 72 64 59 53 49 45 42 39 38
1)
Self ventilated, IEC frame size 450
2)
Separate motor cooling (force ventilated)
Frequency (Hz)
T/T
N
(%)
Loadability with ABB ACS 800/880 converters, DTC control,
Flameproof motors Ex d / Ex de T4, frame size 450 and Dust
ignition protection motors Ex tD T150°C, frame sizes
450 / 60Hz
0 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96 100
IC411
1)
70 75 78 81 84 87 89 91 93 86 79 72 65 59 53 49 46
IC416
2)
93 93 93 93 93 93 93 93 93 86 79 72 65 59 53 49 46
1)
Self ventilated, IEC frame size 450
2)
Separate motor cooling (force ventilated)
Frequency (Hz)
100
90
80
70
60
50
40
30
T/T
N
(%)
Frequency (Hz)
Frequency (Hz)
Loadability with ABB ACS 800/880 converters, DTC control,
Flameproof motors 1Ex d Gb/Mb and 1Ex de Gb/Mb T4, frame
size 450 and Dust ignition protection motors Ex t T150°C, frame
sizes 450 / 50Hz
Loadability with ABB ACS 800/880 converters, DTC control,
Flameproof motors 1Ex d Gb/Mb and 1Ex de Gb/Mb T4, frame
size 450 and Dust ignition protection motors Ex t T150°C, frame
sizes 450 / 60Hz
1)
Self ventilated, IEC frame size 450
2)
Separate motor cooling (force ventilated)
1)
Self ventilated, IEC frame size 450
2)
Separate motor cooling (force ventilated)
Рис. 9. Взрывозащищенные двигатели 1Ex d Gb/Mb T4 и 1Ex de Gb/Mb T4, двигатели с защитой от
воспламенения горючей пыли в чугунном корпусе Ex t T150°C; номинальная частота двигателя 50/60Гц
Частота (Гц)
Частота (Гц)
Нагрузочная способность при использовании преобразовате-
лей АББ ACS 800/880 с непосредственным управлением крутя-
щим моментом, Взрывозащищенные двигатели 1Ex d Gb/Mb и
1Ex de Gb/Mb T4, типоразмер 450 и двигатели с защитой от вос-
пламенения горючей пыли Ex t T150°C, типоразмер 450/50Гц
Нагрузочная способность при использовании преобразовате-
лей АББ ACS 800/880 с непосредственным управлением крутя-
щим моментом, Взрывозащищенные двигатели 1Ex d Gb/Mb и
1Ex de Gb/Mb T4, типоразмер 450 и двигатели с защитой от вос-
пламенения горючей пыли Ex t T150°C, типоразмер 450/60Гц
1)
Самовентилируемый, типоразмер МЭК 450
2)
Независимое охлаждение двигателя (принудительная вентиляция)
1)
Самовентилируемый, типоразмер МЭК 450
2)
Независимое охлаждение двигателя (принудительная вентиляция)
