Kurzinstallationsanleitung – MicroFlex e150 19
 RS485-Kommunikation
Der RS485-Anschluss wird für den Anschluss eines seriellen Geräts wie
etwa Bedienfeldleisten und SPS verwendet.
 Eingang / Ausgang)
Zusätzliche Allzweck-Digitalein- und -ausgänge mit
24 V DC (12-30 V DC).
 Anzugsdrehmomente
Inbetriebnahme
Siehe Handbuch MN1961WDE.

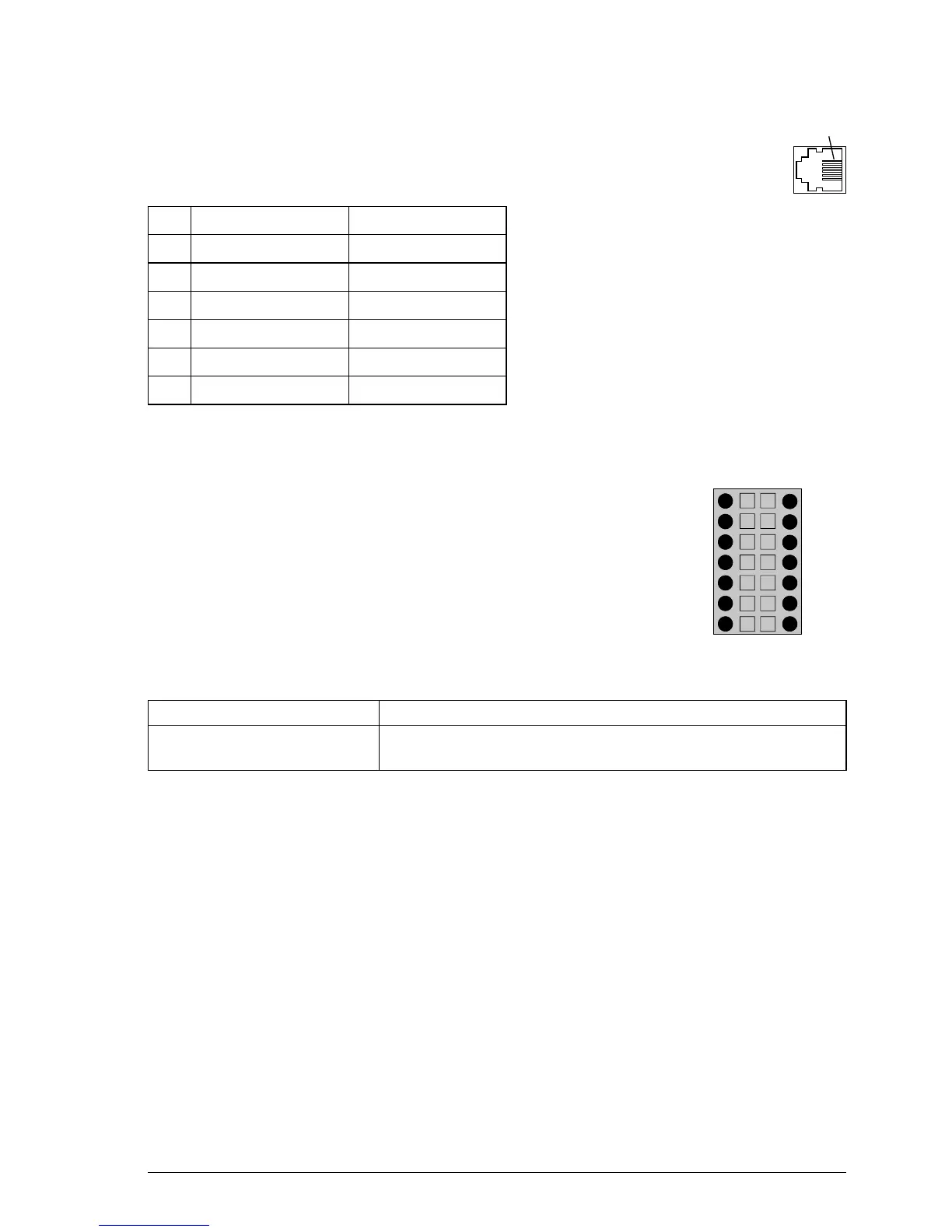

Pin 2-litzig 4-litzig
1 TXA(+) / RXA(+) TXA(+)
2 TXB(-) / RXB(-) TXB(-)
3GND GND
4 7 V out 7 V out
5 (NC) RXA(+)
6 (NC) RXB(-)
Nm (lbf·in)
Klemmleistenanschlüsse
(X1, X2, OPT1)
0,5 - 0,6 (4,4 - 5,3)
X6
1
OPT1
DIN4
DIN5
CREF1
Shield
DIN6
DIN8
DIN7
DIN9
CREF0
USRV+0
DOUT3
DOUT5
DOUT4
DOUT6
