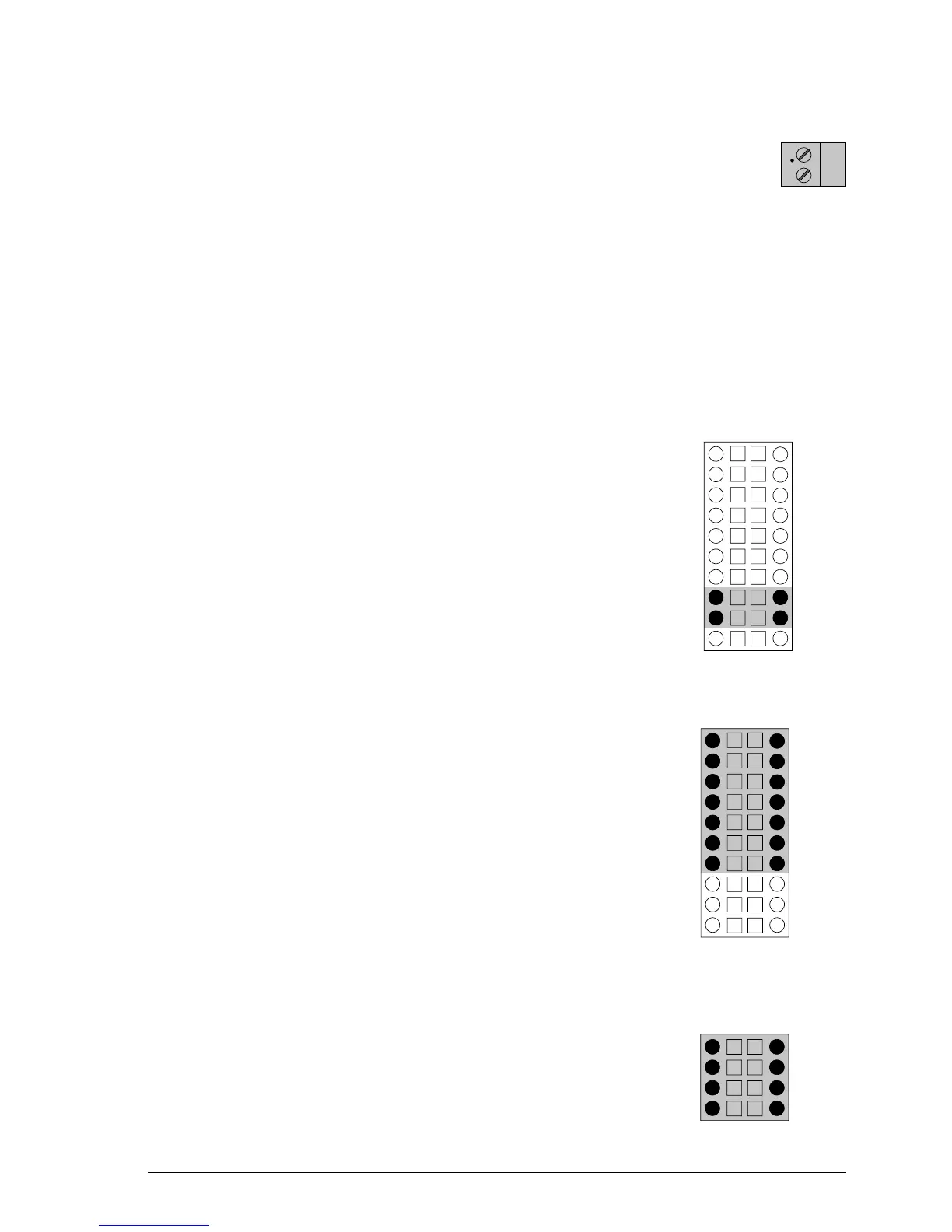

Snabbinstallationshandbok – MicroFlex e150 57
24 V likström-styrningsförsörjning och filter
MicroFlex e150 kräver en 24 V likström (20–30 V likström) 1 A-matning
som försörjer styrelektroniken.
Anslut styrningsförsörjningen vid X2-kontakten.
Likströmsmatning med säkring krävs för MicroFlex e150. Om andra
enheter ska drivas av samma 24 V-försörjning måste ett filter
(katalognummer FI0014A00) monteras för att isolera MicroFlex e150
från resten av systemet. Alternativt kan ett ferrithölje fästas vid
strömkabeln nära X2-kontakten.
Safe Torque-Off-ingångar (STO)
24 V likström (12–30 V likström) måste anslutas till båda
STO-ingångar för att enheten ska kunna fungera. SREF är
gemensam för båda ingångar.
Digital I/O
24 V likström (12–30 V likström) allmänna digitala ingångar
och utgångar.
Analog I/O
En analog ingång kan användas för att ta emot en ±10 V-
börvärdessignal från en rörelsestyrenhet.
Den analoga ±10 V-utgången kan användas för att styra
externa enheter.
Status+
DOUT2+DOUT2-
Status-
DOUT1+DOUT1-
DIN2+DIN2-
DIN3+DIN3-
DIN1+DIN1-
DIN0+DIN0-
X4
AIN1-
AIN0-AIN0+
AIN1+
ShieldShield
AGNDAOUT0
