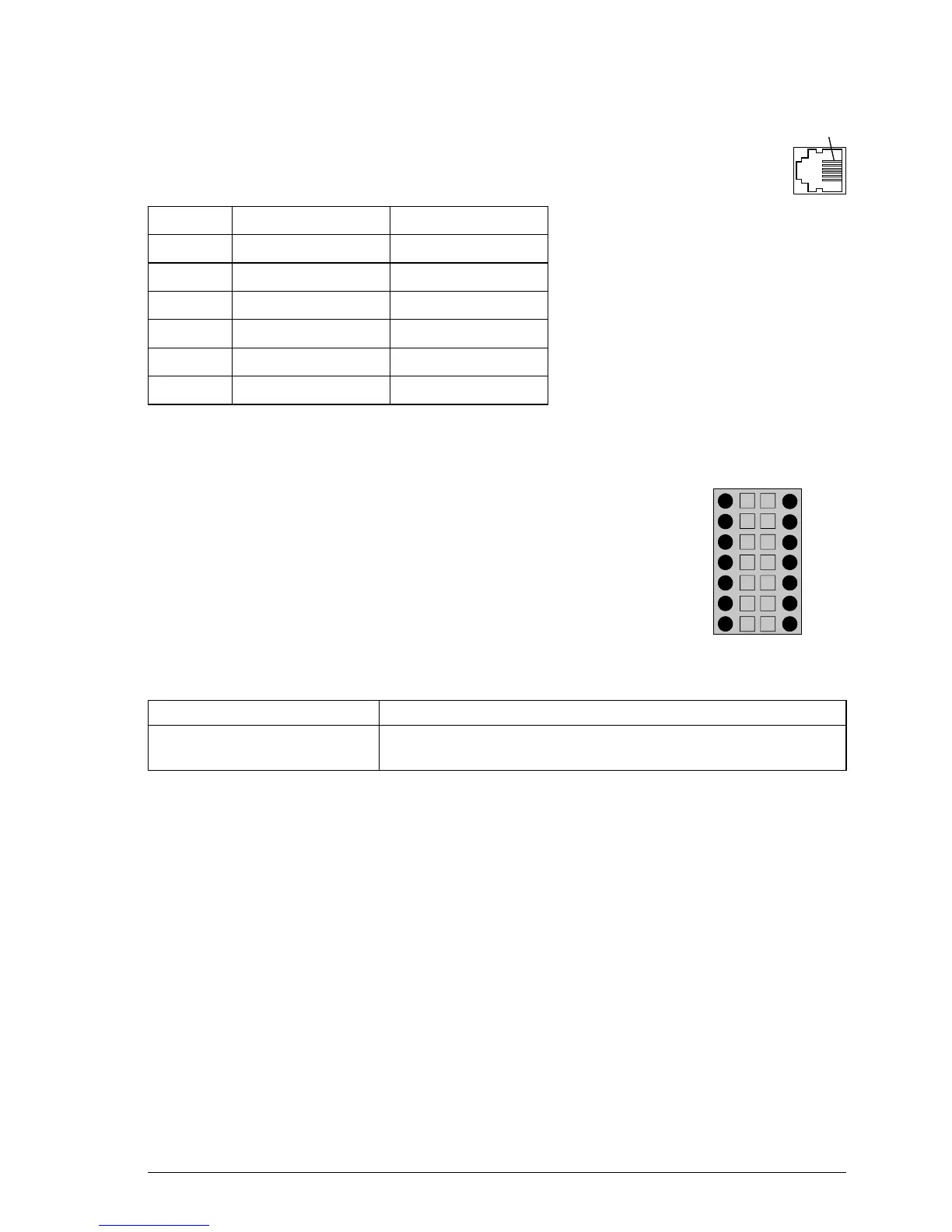

Guide d'installation rapide – MicroFlex e150 39
 Communication RS485
L'interface RS485 sert à connecter des périphériques série, comme des
panels IHM et des automates.
 Entrées / Sorties
Entrées et sorties TOR polyvalentes 24 V c.c. (12-
30 V c.c.) supplémentaires.
 Couples de serrage
Démarrage
Voir le manuel MN1961WFR.
Broche 2-fils 4-fils
1 TXA(+) / RXA(+) TXA(+)
2 TXB(-) / RXB(-) TXB(-)
3GND GND
4 7 V out 7 V out
5 (NC) RXA(+)
6 (NC) RXB(-)
N·m (lbf·in)
Connecteurs de bornier (X1,
X2, OPT1)
0,5 - 0,6 (4.4 - 5.3)
X6
1
OPT1
DIN4
DIN5
CREF1
Shield
DIN6
DIN8
DIN7
DIN9
CREF0
USRV+0
DOUT3
DOUT5
DOUT4
DOUT6
