Snabbinstallationshandbok – MicroFlex e150 59

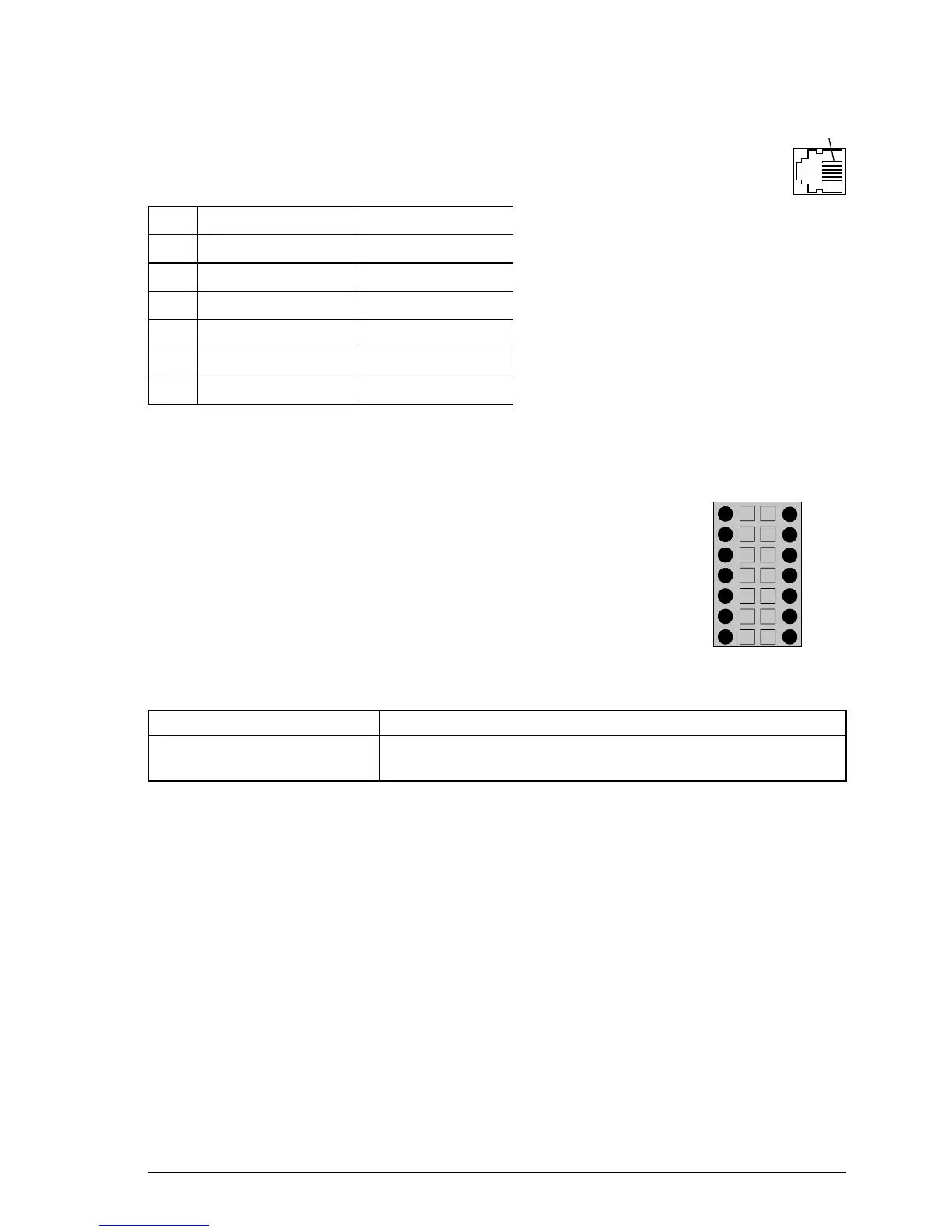

 RS485-kommunikation
RS485-gränssnittet används för att ansluta seriella enheter som t.ex.
manöverpaneler och PLC-system.
 Ingångs-/utgångs
Ytterligare 24 V likström (12–30 V likström) allmänna
digitala ingångar och utgångar.
 Vridmoment
Starta
Se bruksanvisningen MN1961WEN.
Stift 2-wire 4-wire
1 TXA(+) / RXA(+) TXA(+)
2 TXB(-) / RXB(-) TXB(-)
3GND GND
4 7 V out 7 V out
5 (NC) RXA(+)
6 (NC) RXB(-)
Nm
Terminalblocksanslutningar
(X1, X2, OPT1)
0,5–0,6
X6
1
OPT1
DIN4
DIN5
CREF1
Shield
DIN6
DIN8
DIN7
DIN9
CREF0
USRV+0
DOUT3
DOUT5
DOUT4
DOUT6
