FR - 12 BAL.0030.0 • 2021-01-19
6 Mise en service BRS-LC
6.4 Composants de l'unité de nettoyage
1 Bornier pour le raccordement du
câble de commande
2 Support de fraise, interchangeable
3 Fraise spécifique à la torche
4 Étau avec mors de serrage,
spécifique à la torche
5 Vérin de serrage
6 Capot de protection
7 Détecteur de proximité inductif (fin de
course inférieure)
8 Châssis en fonte d'aluminium avec
vérin de montée intégré et plaque de
raccordement pour monter les vannes
9 Curseur de guidage avec support de
moteur, fin de course 50 mm
10 Moteur pneumatique
11 Raccord d'air comprimé, Ø externe 10 mm
12 Électrovanne pour étau (serrer – desserrer)
et moteur (marche – arrêt)
13 Électrovanne pour la course de la fraise
(bas – haut)
14 Unité de pulvérisation BRS-LC
15 Générateur de vide

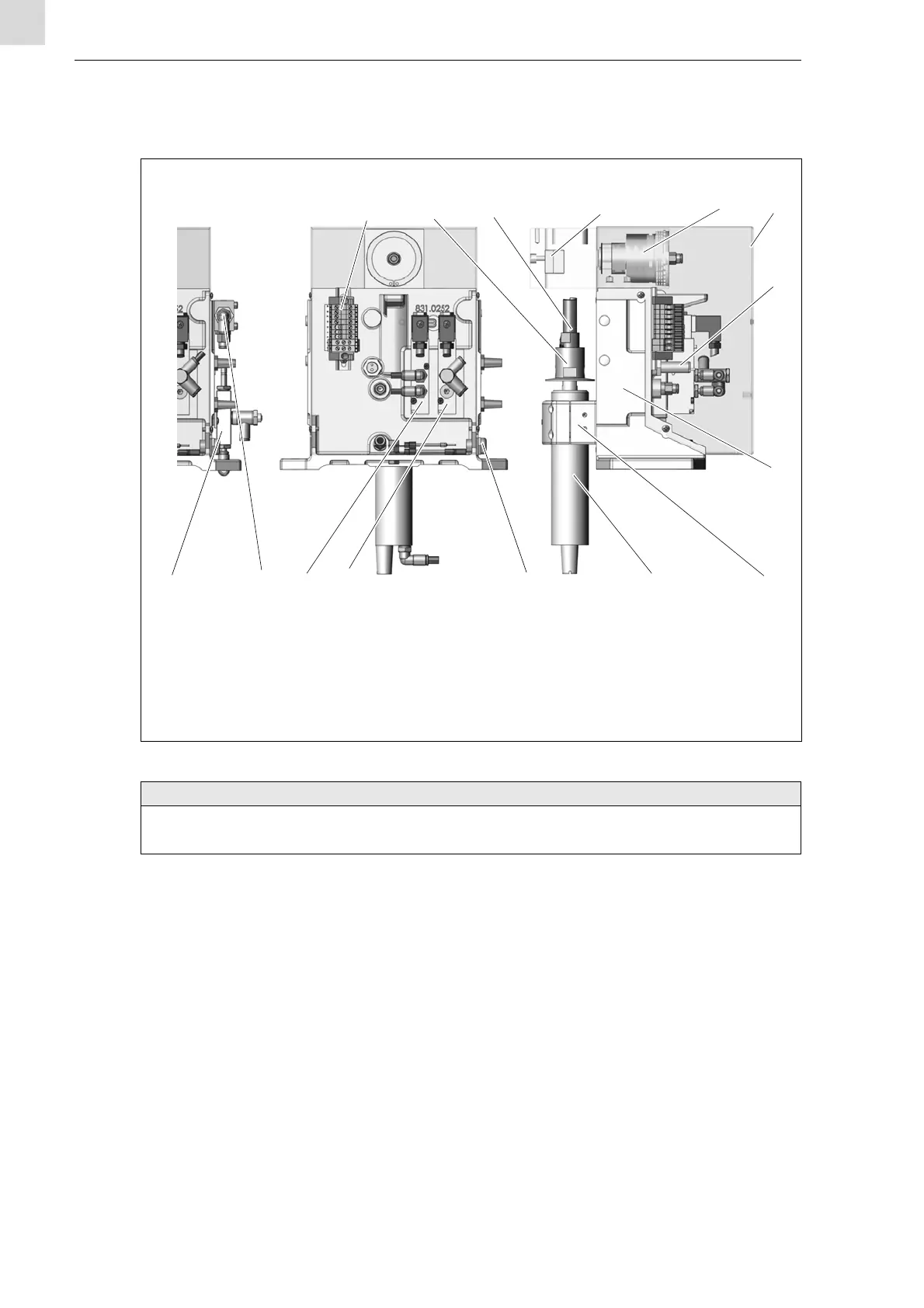

Fig. 3 Unité de nettoyage
• N'oubliez pas de programmer la fonction suivante pendant le processus de nettoyage : « Soufflage à travers le
faisceau » pour que les impuretés soient expulsées de l'intérieur à l'aide de l'air comprimé.
Raccordement à l'unité de
pulvérisation BRS-LC
Raccordement à l'unité de
pulvérisation TSi
1
23
4
5
6
7
8
9
10
11
12
131415
