BRS-LC 13 Annexe
BAL.0030.0 • 2021-01-19 FR - 31
13.4 Schéma fonctionnel

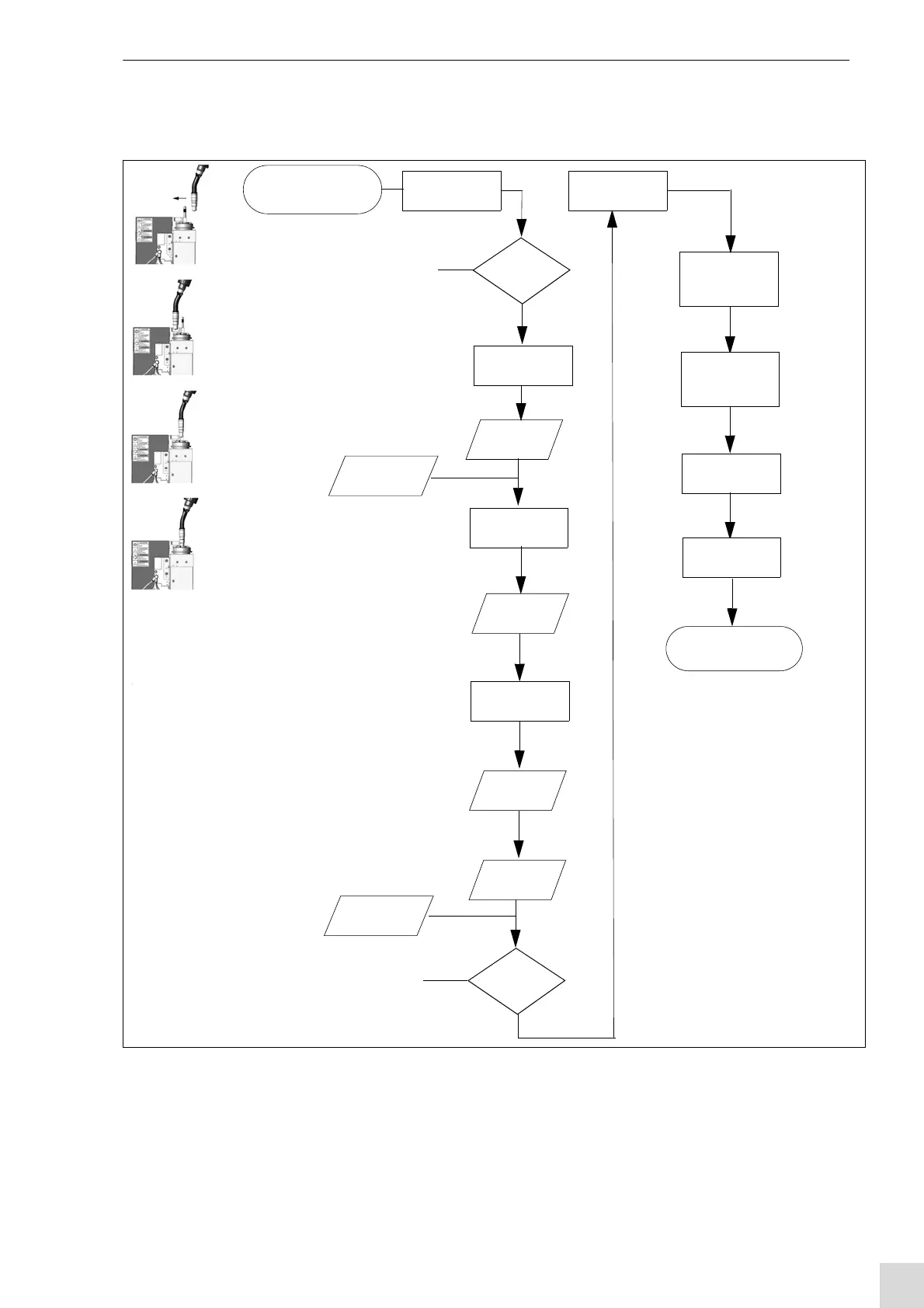

Fig. 19 Schéma fonctionnel
P4
P3
P2
P1
Nettoyez et
pulvérisez
Entrée
Prêt = 1
Sortie
Y2 = I
Déplacez en
position P1
Sortir de la station
de nettoyage
Option
Soufflage = 1
Déplacez en
position P2
Temps d'attente
env. 0,5 sec.
Sortie
Y1 = I
Sortie
Y1 = 0
Temps d'attente
env. 2 sec.
Option
Soufflage = 0
Entrée
Prêt = 1
Sortie
Y2 = 0
Déplacez en
position P3
Option
Déplacez en
position P4
Temps d'attente
env. 1 sec.
Non
Non
Oui
Oui
Déplacez en
position P3
Option
Y4 = processus
de pulvérisation
Déterminer la
cause et réparer
Déterminer la
cause et réparer
