FR - 20 BAL.0030.0 • 2021-01-19
6 Mise en service BRS-LC
6.8.1 Fixation du mors
1 Insérez le mors (2) par le haut dans le dispositif de serrage (1).
2 Fixez à l'aide des vis cylindriques (3).
6.8.2 Montage de la fraise
1 Montez la fraise (2) avec le support de fraise (1).
2 Serrez la fraise (2) (20 N m min.).
1 Étau 2 Mors 3 Vis cylindrique

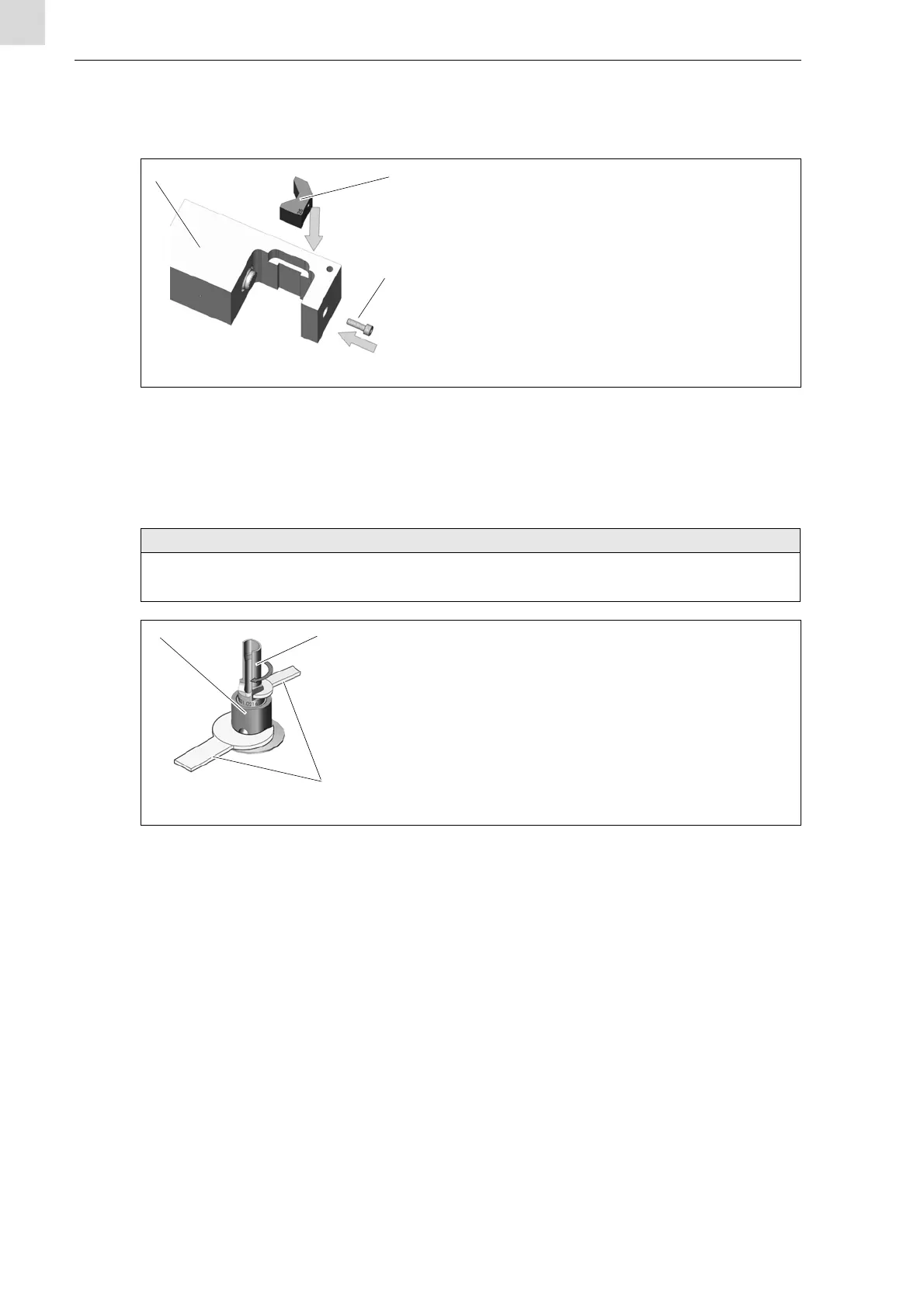

Fig. 11 Fixation du mors
• Pour le changement de la fraise, utilisez uniquement un outil d'une ouverture de clé compatible.
Support de fraise : ouverture de clé 27, fraise : ouverture de clé 17.
1 Support de fraise 2 Fraise 3 Outil
Fig. 12 Montage de la fraise
