BRS-LC 6 Mise en service
BAL.0030.0 • 2021-01-19 FR - 13
6.5 Composants de l'unité de pulvérisation BRS-LC (en option)
Après le processus de nettoyage, la torche est déplacée de la position de serrage (1) dans une position au-dessus de
l'injecteur (4) pour la pulvérisation par la buse gaz (2).
Dans cette position, la buse gaz (2) agit sur le levier à galet (3) et le distributeur (7) est commuté. L'air comprimé n'est plus
transmis au vérin de montée mais à l'injecteur (4).
Fig. 18 Schéma pneumatique à la page FR-30
Le réglage du signal de commande Course = 1 permet d'activer le processus de pulvérisation. L'air circulant à travers
l'injecteur (4) crée un vide dans le tuyau d'aspiration (5). En conséquence, le liquide anti-grattons est aspiré du récipient
d'agent anti-adhésif (6) et mélangé à l'air qui le traverse.
Fig. 19 Schéma fonctionnel à la page FR-31

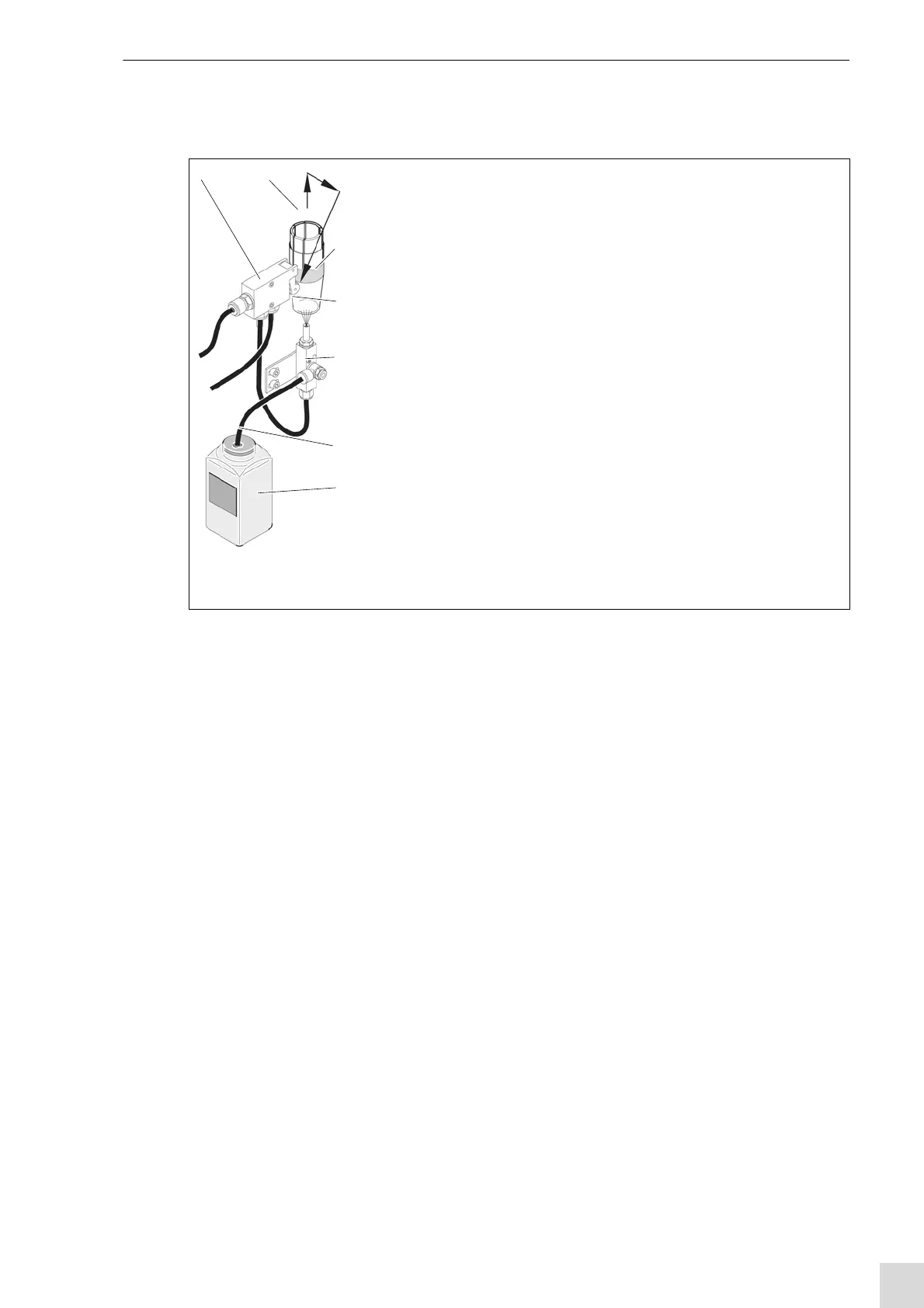

1 Position de serrage P2
2 Buse gaz
3 Levier à galet
4 Injecteur
5 Tuyau d'aspiration
6 Récipient d'agent anti-adhésif
7 Distributeur
Fig. 4 Commande de la pulvérisation
