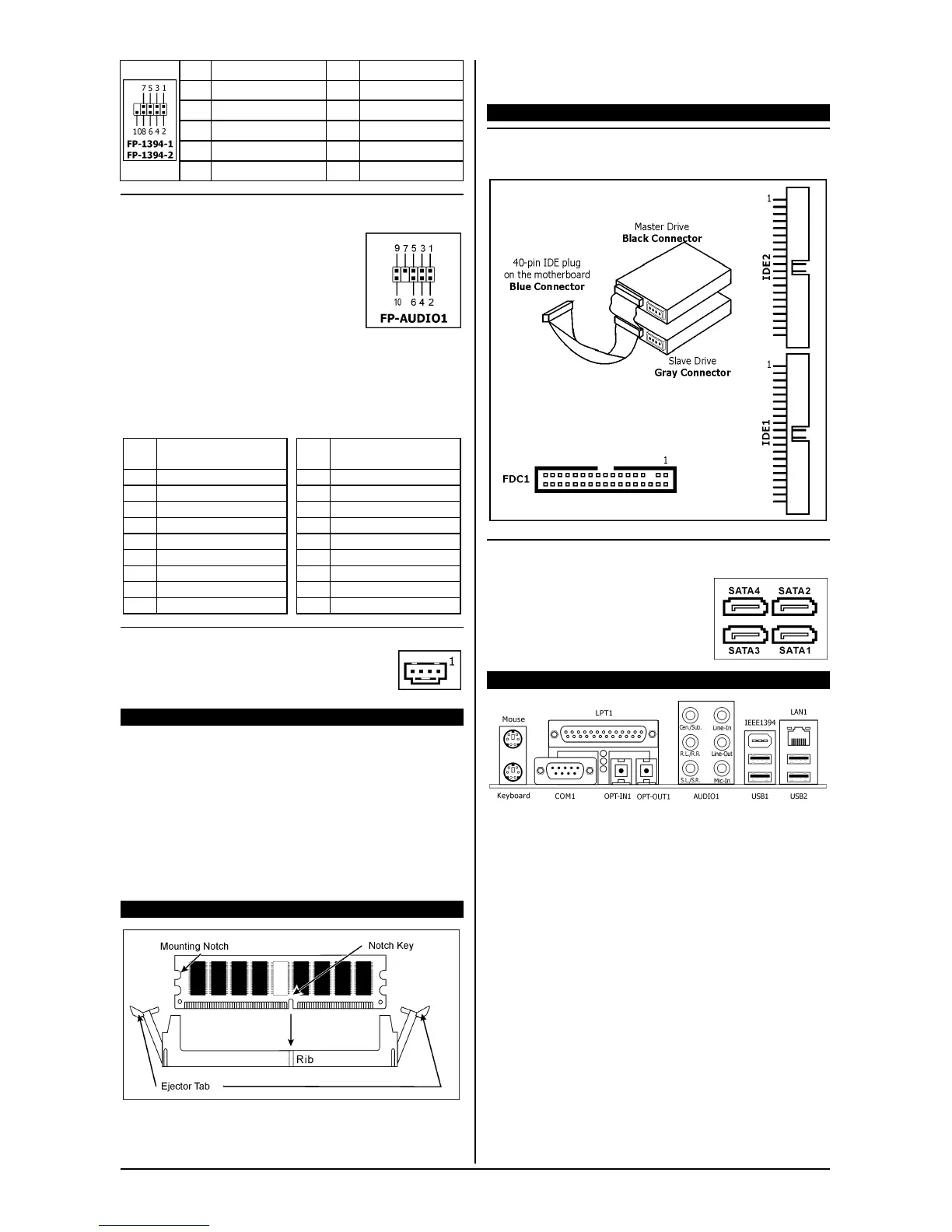

4-4 IB9
Pol. Zuweisung Pol. Zuweisung
1 TPA0 + 2 TPA0 -
3 Erde 4 Erde
5 TPB0 + 6 TPB0 -
7 +12V 8 +12V
10 Erde
Audioanschluss-Header auf der Vorderseite:
[FP-AUDIO1]
Dieser Sockel ermöglicht die
Frontblenden-Verbindung für HD (High
Definition)-Audio. Für die AC’97 Audio
CODEC-Verbindung müssen Sie
sorgfältig die Polzuweisung prüfen,
bevor Sie die Verbindung mit dem
Frontblenden-Modul vornehmen. Eine
falsche Verbindung kann eine Funktionsstörung verursachen
oder sogar das Motherboard beschädigen.
Bitte verbinden Sie das “Ground”-Kabel oder “USB
VCC”-Kabel vom Frontblenden-Modul nicht mit dem
Pol 4 “AVCC” dieses Sockels.
Pol.
Zuweisung
(HD AUDIO)
Pol.
Zuweisung
(AC’97 AUDIO)
1 MIC2 L 1 MIC In
2 AGND 2 GND
3 MIC2 R 3 MIC Power
4 AVCC 4NC
5 FRO-R 5 Line Out (R)
6 MIC2_JD 6 NC
7 F_IO_SEN 7 NC
9 FRO-L 9 Line Out (L)
10 LINE2_JD 10 NC
Interne Audioanschlüsse: [CD1], [AUX1]
Dieser Anschluss bietet eine Audiowahl vom
Audioausgang des internen CD-ROM-Laufwerks
oder einer Zusatzkarte.
Installieren der CPU mit Kühlkörper
Da es unterschiedliche CPUs (Prozessoren) mit Kühlkörpern
zur Auswahl gibt, die jeweils unterschiedlich installiert
werden müssen, beachten Sie bitte genau die
Installationsanweisungen auf der von Ihnen gekauften
Verpackung. Die CPU ist ein empfindliches, elektronisches
Gerät, das während des Betriebs sehr viel Hitze erzeugt.
Seien Sie bitte vorsichtig bei der Installation.
Wenn der Kühlkörper am Prozessor angebracht ist, verbinden
Sie das CPU-Lüfterkabel mit dem [CPUFAN1]-Anschluss auf
dem Motherboard.
Installieren von Speichermodulen
Statische Elektrizität kann elektronische
Komponenten des Computers oder der optionalen
Platinen beschädigen. Vor Beginn dieser Schritte
müssen Sie daher statische Elektrizität durch kurzes
Berühren eines geerdeten Metallobjekts ableiten.
Anschließen von Speichergeräten
Anschließen von Diskettenlaufwerken: [FDC1]
Anschließen von IDE-Festplatten: [IDE1], [IDE2]
Anschließen von SATA-Festplatten: [SATA1] ~
[SATA4]
Diese Anschlüsse dienen zur
Verbindung von einem SATA-Gerät pro
Kanal über ein SATA-Kabel.
Anschlüsse auf der Rückseite
Mouse: Anschluss für eine PS/2-Maus.
keyboard: Anschluss für eine PS/2-Tastatur.
LPT1: Anschluss für einen Drucker oder andere Geräte,
die das parallele Kommunikationsprotokoll unterstützen.
COM1: Anschluss für ein externes Modem, eine Maus
oder andere Geräte, die das serielle
Kommunikationsprotokoll unterstützen.
OPT-IN1: Dieser Anschluss ist ein optischer S/P
DIF-Eingang für digitale Multimediageräte.
OPT-OUT1: Dieser Anschluss ist ein optischer S/P
DIF-Ausgang für digitale Multimediageräte.
AUDIO1: Anschluss für 7.1 Kanal HD Audio
IEEE1394: Anschluss für Geräte mit IEEE1394-Protokoll.
LAN1: Anschluss für ein ortsgebundenes Netzwerk.
USB1/USB2: Anschluss für USB-Geräte wie Scanner,
digitale Lautsprecher, Monitor, Maus, Tastatur, Hub,
Digitalkamera, Joystick, etc.
