Abit IB9 - Polish;;Instrukcja Szybkiej Instalacji

Multilingual QIG
IB9 4-19
4.10 Polish//Instrukcja szybkiej instalacji
Ta “Instrukcja szybkiej instalacji” zawiera
tylko podstawowe informacje dotyczące
sprzętu, wymagane podczas instalacji płyty
głównej abit. Przy zaawansowanych
operacjach, niezbędne będzie skorzystanie z
kompletnej wersji instrukcji.
Środki bezpieczeństwa przy instalacji sprzętu
• Przed instalacją płyty lub zmianą jakichkolwiek ustawień,
należy zawsze wyłączyć zasilanie i odłączyć przewód
zasilający od źródła zasilania prądem zmiennym.
• Przed wyjęciem płyty z opakowania antystatycznego,
należy się odpowiednio uziemić zakładając antystatyczną
nadgarstkową taśmę ochronną.
• Płytę należy trzymać za brzegi. Nie dotykać komponentów
płyty.
• Nie dotykać styków modułów i układów elektronicznych
IC.
• Płytę należy umieścić na uziemionej antystatycznej
powierzchni lub na antystatycznym opakowaniu, w którym
dostarczona była płyta.
Instalacja płyty w obudowie
Obudowa komputera, w której instalowana będzie
płyta, powinna:
• Być przystosowana do rozmiarów tej płyty.
• Obsługiwać wyprowadzenia wszystkich złączy kablowych
płyty głównej na wskaźniki i przełączniki obudowy.
• Zapewniać odpowiednie zasilanie i miejsce dla wszystkich
napędów, jakie mają zostać zainstalowane.
• Mieć dostosowaną budowę I/O panela tylnego do portów
I/O oraz do gniazd rozszerzeń płyty głównej.
Aby zainstalować płytę główną w obudowie, należy:
• Ustawić płytę stroną z portami I/O w kierunku tylnej
części obudowy.
• Zlokalizować otwory na śruby w płycie głównej i w
podstawie obudowy.
• Ustawić wszystkie podkładki i pierścienie dystansowe
wymagane do instalacji płyty w obudowie i dokręcić je.
• Wyrównać wszystkie otwory na śruby w płycie głównej z
podkładkami i pierścieniami dystansowymi obudowy.
• Dokręcić wszystkie śruby montażowe.
Aby zapobiec zwarciu obwodu PCB, należy USUNĄĆ
metalowe podkładki lub pierścienie dystansowe
zainstalowane w podstawie obudowy, ale nie
pasujące do otworów montażowych płyty głównej.

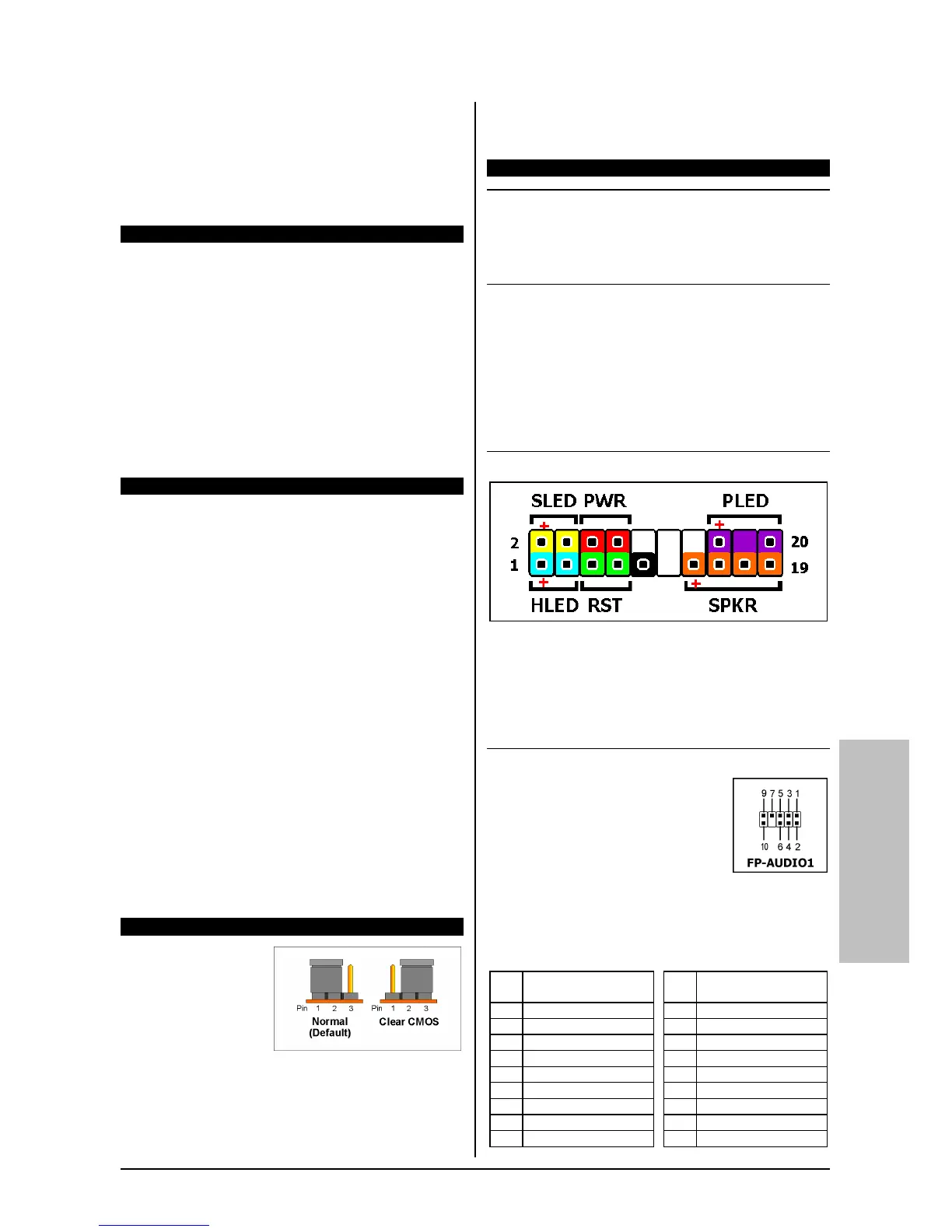

Zerowanie zworki CMOS
Zworka ta służy do
zerowania pamięci
CMOS, w celu
skasowania zawartości
BIOS. Zerowanie
pamięci CMOS może
być potrzebne, jeżeli
ustawienia BIOS są
nieprawidłowe i uniemożliwiają działanie płyty głównej.
Aby wyzerować pamięć CMOS, należy odłączyć od płyty
głównej wszystkie kable zasilające i nałożyć na kilka sekund
nasadkę zworki zgodnie z ustawieniem “Zerowanie CMOS
(Clear CMOS)”, a następnie założyć nasadkę zworki z
powrotem, zgodnie z ustawieniem “Normalne (Normal)”. Po
ponownym podłączeniu przewodów zasilających i
uruchomieniu komputera, zostanie przywrócona konfiguracja
domyślna BIOS.
Podłączanie elementów obudowy
Zasilacz ATX: [ATXPWR1], [ATX12V1]
• Podłącz standardowy zasilacz ATX do złącza 2x12 pin
[ATXPWR1].
• Podłącz dodatkowy zasilacz do złącza 2x2 pin
[ATX12V1].
Złącza WENTYLATOR (FAN):
• [CPUFAN1]: Złącze wentylatora chłodzenia procesora.
• [SYSFAN1]: Złącze wentylatora chłodzenia systemu.
• [AUXFAN1]: Złącze dodatkowego wentylatora
chłodzącego.
• [NBFAN1]: Złącze wentylatora chłodzenia mostka
północnego.
Wymienione złącza wentylatorów nie są zworkami.
NIE WOLNO zakładać na nie nasadek zworek.
Złącza panela przedniego: [FPIO1]
• [HLED]: Podłączenie kabla HDD LED.
• [RST]: Podłączenie kabla przełącznika restartu.
• [SPKR]: Podłączenie kabla głośnika systemowego.
• [SLED]: Podłączenie kabla diody LED wstrzymania pracy.
• [PWR]: Podłączenie kabla przełącznika zasilania.
• [PLED]: Podłączenie kabla diody LED zasilania.
Blok połączeń audio panela przedniego: [FP-AUDIO1]
Ta głowica umożliwia podłączenie
przedniego panelu dla wysokiej jakości
Audio (HD) (High Definition), jednak w
przypadku kodeka AC’97 musisz
dokładnie sprawdzić końcówki
połączeniowe złącza z przodu modułu
panelu.Niewłaściwe połączenie może
spowodować nieprawidłową pracę płyty głównej komputera,
lub nawet jej uszkodzenie.
Nie należy podłączać kabla “Uziemiającego” lub kabla
“USB VCC” z przodu modułu panelu, do 4 końcówki
“AVCC” głowicy.
Pin
Przydział
(HD AUDIO)
Pin
Przydział
(AC’97 AUDIO)
1 MIC2 L 1 MIC In
2 AGND 2 GND
3 MIC2 R 3 MIC Power
4 AVCC 4NC
5 FRO-R 5 Line Out (R)
6 MIC2_JD 6 NC
7 F_IO_SEN 7 NC
9 FRO-L 9 Line Out (L)
10 LINE2_JD 10 NC
