Multilingual QIG
IB9 4-31
4.16 Korean//빠른 설치 가이드
본 “빠른 설치 가이드”는 빅빔 abit 메인보드
설치에 필요한 중요한 하드웨어 정보만을
포함하고 있습니다. 보다 상세한 정보 및 과정은
사용자 설명서를 참고하시기 바랍니다.
하드웨어 설치시 주의사항
• 메인보드 설치 또는 설정을 변경하시기 전에는 항상 전
원을 끄고, AC 콘센트를 제거하시기 바랍니다.
• 정전기 방지 비닐에서 메인보드를 빼 낼때는 정전기
안전 손목 접지대를 착용하고 메인보드의 가장 자리를
잡으시기 바랍니다.
• 컨넥터나 IC 류는 만지지 마십시오
• 메인보드를 정전기가 일어나지 않는 표면에 보관하거나
함께 제공된 정전기 방지 비닐에 보관하시기 바랍니다.
케이스에 대하여
구입하신 메인보드에 대한 컴퓨터 케이스는
• 메인보드 형태(form factor)에 맞는 케이스를 사용하시기
바랍니다.
• 메인보드 상의 모든 케이블이 연결될 수 있도록 연결
부를 지원해야만 합니다.
• 설치하려는 모든 드라이브에 대한 충분한 전원과 공간
을 제공할 수 있어야 합니다.
• 후면에 장착된 I/O 판넬이 메인보드에 제공되는 I/O
포트 와 확장 슬롯과 일치해야 합니다.
마더보드를 섀시에 설치하기 위해서:
• I/O 판넬의 측면을 컴퓨터 케이스 뒷부분을 향하도록
설치 합니다.
• 메인보드와 컴퓨터 케이스 바닥의 나사 구멍을 일치
시킵니다.
• 컴퓨터 케이스 바닥 위에 필요한 모든 볼트와 스페이서
를 위치시키고 고정합니다.
• 모든 나사 구멍을 고정합니다.
PCB 회로의 단선을 방지하기 위하여, 금속 볼트
혹은 스페이서들이 이미 컴퓨터 케이스 바닥에
설치되어 있고, 메인보드 상에 고정 홀이 없다면
이들을 제거하시기 바랍니다.

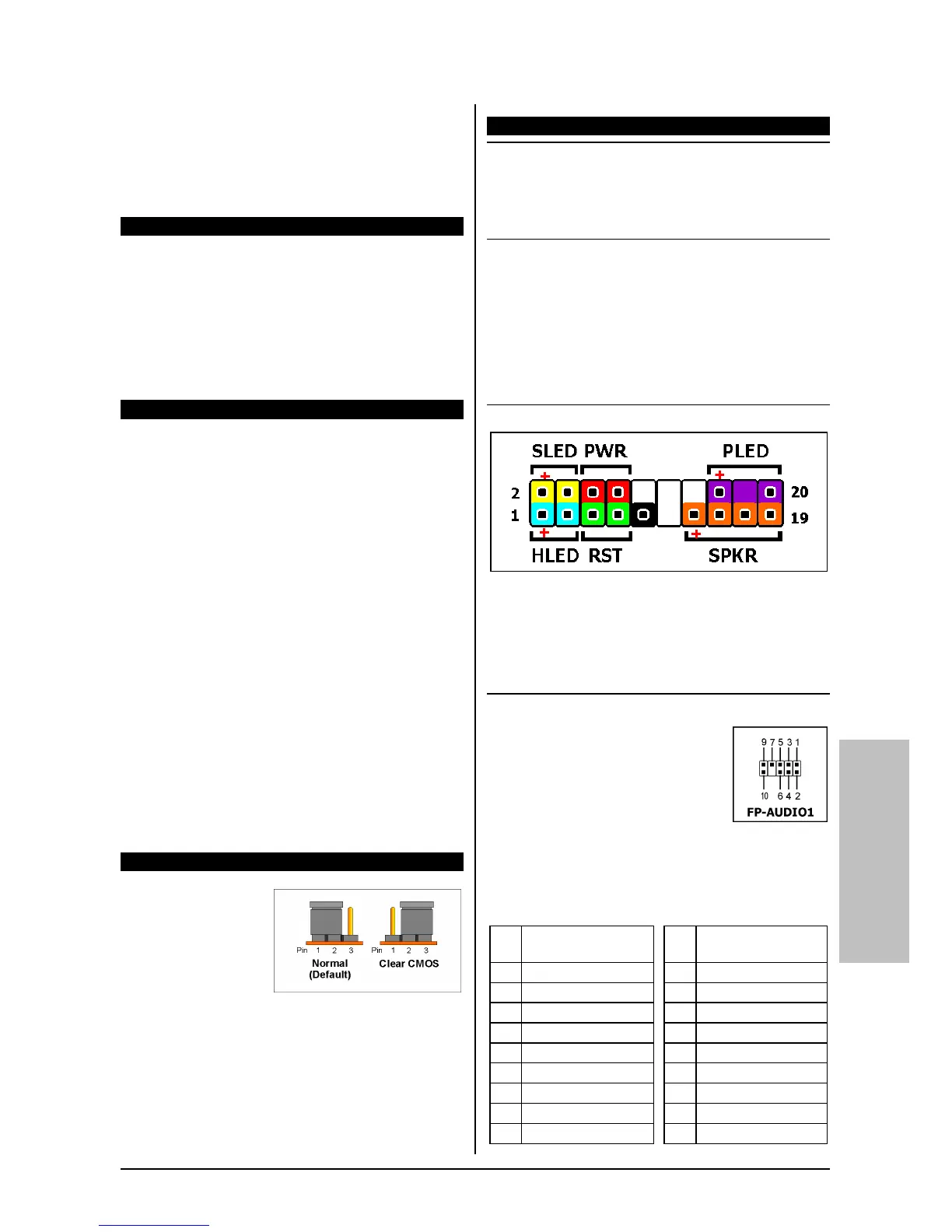

CMOS 점퍼 지우기
이 점퍼는 롬
바이오스의 내용을
처음상태로 초기화
하기 위하여 롬
바이오스의 내용을
지우기 위한
점퍼입니다.
롬 바이오스 설정이 부정확하거나 메인보드 동작에 이상
이 있을 경우 롬 바이오스의 내용을 초기화 한 후
사용하시기 바랍니다.
롬 바이오스의 내용을 초기화하기 위해서는 메인보드에
연결된 모든 전원 케이블을 분리하고, 점퍼 캡을 약 30 초
동안 “CMOS 지움” 설정으로 변경한 후. 점퍼 캡을 다시
“정상” 설정으로 연결하십시오. 이후 모든 전원을 다시
연결하고 재부팅하면, 롬 바이오스 내용이 처음상태로
초기화될 것입니다.
컴퓨터 케이스 각종 컨넥터 연결
전원공급장치: [ATXPWR1], [ATX12V1]
• 표준 ATX 전원공급장치를 2x12 핀 [ATXPWR1]
연결부에 연결하시기 바랍니다.
• 보조 전원공급선을 2x2 핀 [ATX12V1] 연결부에 연결
하 시기 바랍니다.
팬 연결부:
• [CPUFAN1]: CPU 냉각 팬 연결 컨넥터.
• [SYSFAN1]: 시스템 냉각 팬 연결 컨넥터.
• [AUXFAN1]: 보조 냉각 팬 연결 컨넥터.
• [NBFAN1]: 노스브리지 냉각 팬 연결 컨넥터.
이들 팬 연결 컨넥터는 점퍼가 아니므로, 점퍼
캡을 이들 연결 컨넥터에 연결할 경우 메인보드가
소비자의 과실로 파손됩니다.
전면 판넬 연결 컨넥터: [FPIO1]
• [HLED]: HDD LED 케이블에 연결하세요.
• [RST]: 초기화 스윗치 케이블에 연결하세요.
• [SPKR]: 시스템 스피커 케이블에 연결하세요.
• [SLED]: 유휴(Suspend) LED 케이블에 연결하세요.
• [PWR]: 전원 스위치 케이블에 연결하세요.
• [PLED]: 전원 LED 케이블에 연결하세요.
전면 판넬 오디오 연결 헤더: [FP-AUDIO1]
이 헤더는 고화질(HD) (High Definition)
오디오에 대한 전면 패널 연결을
제공합니다. 그러나 여전히 AC'97
오디오 CODEC 연결에 있어서는 전면
패널 모듈로 연결하기 전에 핀 할당을
유의해서 점검해야 합니다. 정확하지
않은 연결은 오작동을 일으킬 수
있으며 머더보드를 손상시킬 수도 있습니다.
이 헤더의 전면 패널 모듈에서" 핀 4 "AVCC"로 "
그라운드" 케이블 또는 "USB VCC" 케이블을 연결
하지 마십시오.
핀
할당
(HD AUDIO)
핀
할당
(AC’97 AUDIO)
1 MIC2 L 1 MIC In
2 AGND 2 GND
3 MIC2 R 3 MIC Power
4 AVCC 4NC
5 FRO-R 5 Line Out (R)
6 MIC2_JD 6 NC
7 F_IO_SEN 7 NC
9 FRO-L 9 Line Out (L)
10 LINE2_JD 10 NC
