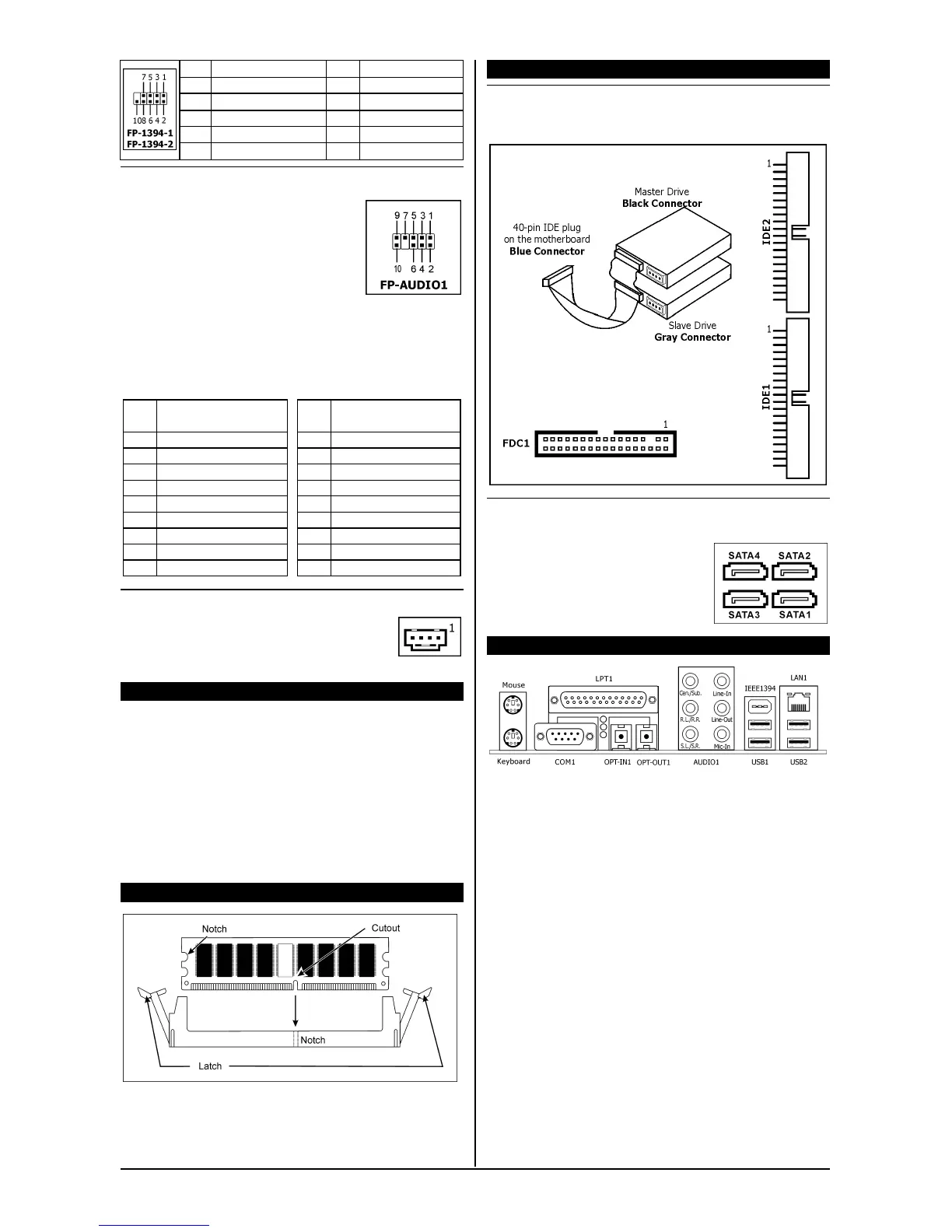

4-30 IB9
PIN
割り当て
PIN
割り当て
1 TPA0 + 2 TPA0 -
3
アース
4
アース
5 TPB0 + 6 TPB0 -
7 +12V 8 +12V
10
アース
前面パネルオーディオ接続ヘッダ: [FP-AUDIO1]
このヘッダは、HD (ハイデフィニショ
ン) オーディオへのフロントパネル
接続を可能にしますが、AC’97 オーデ
ィオ CODEC 接続の場合は、フロント
パネルモジュールから接続する前に、
ピン割り当てを注意深く確認する必
要があります。正しく接続しないと、誤動作の原因とな
り、マザーボードに損傷を与える可能性があります。
[Ground] ケーブルまたは [USB VCC] ケーブルを、フ
ロントパネルモジュールからこのヘッダの Pin 4
[AVCC] に接続しないでください。
PIN
割り当て
(HD AUDIO)
PIN
割り当て
(AC’97 AUDIO)
1 MIC2 L 1 MIC In
2 AGND 2 GND
3 MIC2 R 3 MIC Power
4 AVCC 4NC
5 FRO-R 5 Line Out (R)
6 MIC2_JD 6 NC
7 F_IO_SEN 7 NC
9 FRO-L 9 Line Out (L)
10 LINE2_JD 10 NC
内部オーディオコネクタ: [CD1]、[AUX1]
このコネクタは、内部 CD-ROM ドライブまた
はアドオンカードのオーディオ出力からオー
ディオ選択を提供します。
CPU およびヒートシンクアセンブリの取り付け
中央処理装置(CPU)とそのヒートシンクアセンブリには、
それぞれ取り付ける方法が異なるタイプがあるため、お
買い求めになったパッケージの取付方法説明書に正確に
従ってください。CPU は精巧な電子装置で、動作時に大
量の熱を発生します。取り付けに当たっては、十分注意
してください。
プロセッサにヒートシンクを取り付けた後、CPU 冷却フ
ァンの電源をマザーボードの[CPUFAN1]コネクタに接
続します。
メモリモジュールの取り付け
静電気はコンピュータの電子部品やオプションのボード
を損傷させることがあります。上記の操作を行う前に、
アースされた金属物体に触れて必ず静電気を放電してく
ださい。
記憶装置の接続
フロッピーディスクドライブの接続: [FDC1]
IDE ハードドライブの接続: [IDE1]、[IDE2]
シリアル ATA ハードディスクドライブの接続:
[SATA1] ~ [SATA4]
これらのコネクタは、シリアル ATA
ケーブルを介して、各チャンネルで
1 つのシリアル ATA デバイスを接続
するために提供されています。
背面パネルの接続
• Mouse: PS/2 マウスに接続
• Keyboard: PS/2 キーボードに接続します。
• LPT1: プリンタ、またはパラレル通信プロトコルを
サポートするその他のデバイスに接続します。
• COM1: 外部モデム、マウス、またはシリアル通信プ
ロトコルをサポートするその他のデバイスに接続し
ます。
• OPT-IN1: このコネクタは、光ファーバーを通してデ
ジタルマルチメディアデバイスに S/PDIF イン接続を
提供します。
• OPT-OUT1: このコネクタは、光ファーバーを通して
デジタルマルチメディアデバイスに S/PDIF アウト接
続を提供します。
• AUDIO1: 7.1ch オーディオ 入力/出力 コネクター。
• IEEE1394: IEEE1394 プロトコルのデバイスに接続
します。
• LAN1: 構内通信網(LAN)に接続します。
• USB1/USB2: スキャナ、デジタルスピーカー、モニ
タ、マウス、キーボード、ハブ、デジタルカメラ、ジ
ョイスティックなどの USB デバイスに接続します。
