4-22 IB9

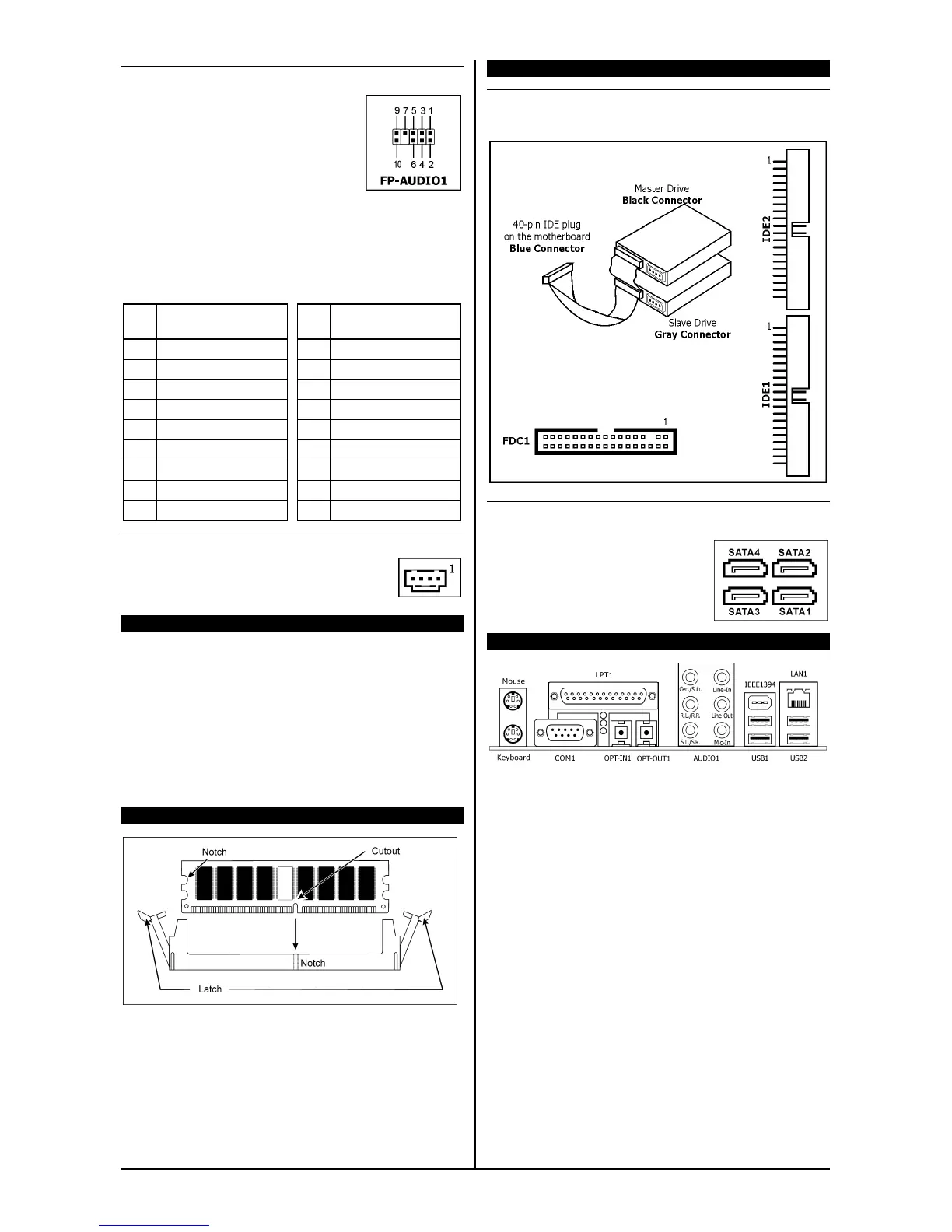

Előlap audio csatlakoztatási fej: [FP-AUDIO1]
Ez a szerelvény előlapi csatlakozási
lehetőséget kínál HD (High Definition -
nagyfelbontású) audióhoz, az AC’97
audió KODEK csatlakozás esetében
azonban tüzetesen ellenőriznie kell az
érintkező-kiosztást, mielőtt az előlapi
modulról csatlakoztana. A helytelen
csatlakoztatás hibás működést vagy akár az alaplap
rongálódását okozhatja.
Kérjük, NE csatlakoztassa az előlapi panelmodultól
jövő “Ground” (Föld) kábelt, illetve az “USB VCC”
kábelt a szerelvény 4-es számú, “AVCC” jelű
érintkezőjéhez.
PIN
Kiosztás
(HD AUDIO)
PIN
Kiosztás
(AC’97 AUDIO)
1 MIC2 L 1 MIC In
2 AGND 2 GND
3 MIC2 R 3 MIC Power
4 AVCC 4NC
5 FRO-R 5 Line Out (R)
6 MIC2_JD 6 NC
7 F_IO_SEN 7 NC
9 FRO-L 9 Line Out (L)
10 LINE2_JD 10 NC
Belső audio csatlakozók: [CD1], [AUX1]
Ez a csatlakozó biztosít
j
a az audio kiválasztását a
belső CD-ROM meghajtó audio kimeneténél
vagy a bővítőkártyánál.
CPU és a hűtőborda telepítése
Mivel többféle központi egység (CPU) és hűtőborda közül
lehet választani és mivel mindegyiket másképpen kell
beszerelni, kérjük kövessék pontosan az Önök által vásárolt
csomagban lévő szerelési utasításokat. A központi egység
(CPU) kényes elektronikus eszköz amely működése közben
nagyon sok hőt termel. Kérjük járjanak el kiemelt
gondossággal.
Miután rászerelték a hűtőbordát a processzorra,
csatlakoztassák a CPU hűtőventilátorának a csatlakozóját
[CPUFAN1] az alaplap csatlakozójához.
Memóriamodulok telepítése
A sztatikus elektromosság károsíthatja a számítógép
vagy a bővítőkártyán lévő elektronikus
komponenseket. Mielőtt nekilátnak ezeknek az
eljárásoknak, szabaduljanak meg a testükben esetleg
felhalmozott statikus elektromosságtól egy leföldelt
fémtárgy érintésével.
Tárolóegységek csatlakoztatása
Hajlékonylemez meghajtó csatlakoztatása: [FDC1]
IDE merevlemezek csatlakoztatása: [IDE1], [IDE2]
Soros ATA merevlemez meghajtók csatlakoztatása:
[SATA1] ~ [SATA4]
Ezek csatlakozók arra szolgálnak, hogy
csatlakoztatni lehessen egy soros ATA
eszközt minden csatornához a soros
ATA kábellel.
Hátlapi csatlakozások
• Mouse: csatlakoztassa a PS/2 egeret.
• Keyboard: csatlakoztassa a PS/2 billentyűzetet.
• LPT1: csatlakozzon a nyomtatóhoz vagy egyéb
eszközökhöz amelyek támogatják a párhuzamos
kommunikációs protokollt.
• COM1: csatlakozzon a külső modemhez, egérhez vagy
egyéb eszközökhöz amelyek támogatják a soros
kommunikációs protokollt.
• OPT-IN1: Ez a csatlakozó S/PDIF bemeneti csatlakozást
biztosít digitális multimédiás eszközök által kibocsátott jel
fogadására, optikai kábel segítségével.
• OPT-OUT1: Ez a csatlakozó S/PDIF kimeneti csatlakozást
biztosít digitális multimédiás eszközök által fogadott jel
küldéséhez, optikai kábel segítségével.
• AUDIO1: Ez a csatlakozó 7.1 csatornás audió
bemeneti/kimeneti jelhez.
• IEEE1394: Csatlakoztassa az IEEE1394 protokoll szerinti
eszközökhöz.
• LAN1: Csatlakoztassa a helyi hálózathoz.
• USB1/USB2: Csatlakoztassa az olyan USB eszközökhöz,
mint a szkenner, digitális hangszórók, monitor, egér,
billentyűzet, központi elosztóhoz, digitális
fényképezőgéphez, botkormányhoz, stb.
