29

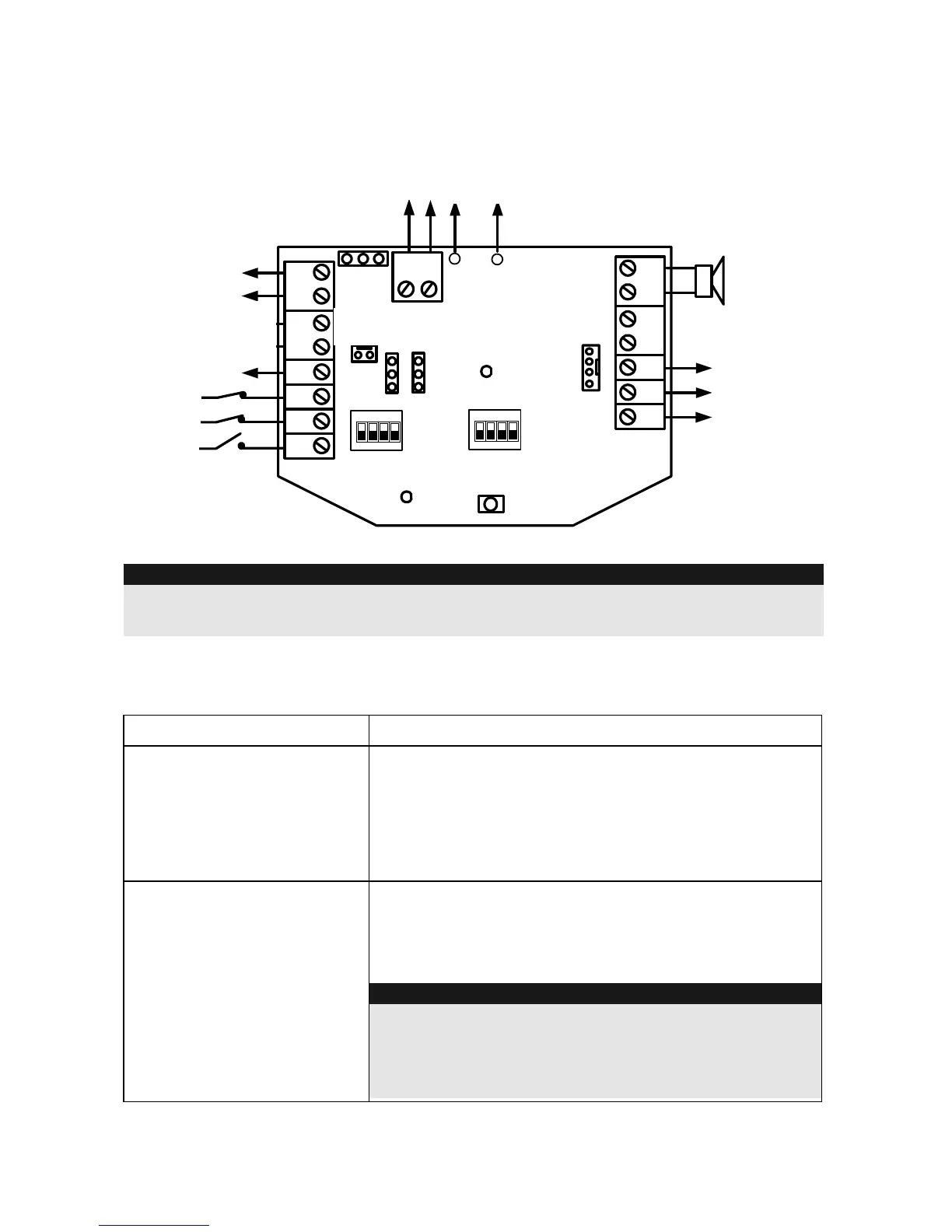

6. In gebruik nemen
BUS
GRN
YEL
COM
BLK
SPEAKER
AUX
RED
LED
TRBL
PROX
TAMPER
F
R
C + C - ST
1234
ON
ID1
TAMPER
PS
+
-
BLK
RED
MAN
AUTO
C +
C -
TRIG STROB
LED2
POWER
To Internal
Speaker
13.8VDC ,
200 mA (max)
INT EXT
Optional
13.8VDC
1.6 A
To
Battery
Tamper Output
(0.5A, 24V N.C)
Anti Approach
Output
(0.1A, 24V N.C)
Status LED2
On/Off
Trouble Output
70 mA max
1234
ON
CONFIG
+ 12 V
COM(-)
COM(-)
(To Int.
Tamper)
OPMERKING:
Controleer voordat u de bedrading aansluit of de voedingsspanning is
uitgeschakeld!
6.1 LED-weergaven
LED Beschrijving
POWER
De power-LED beschrijft de operationele status van
de sirene.
AAN: voedingsspanning is aanwezig.
UIT: voedingsspanning afwezig.
KNIPPEREN: storing van de sirene.
LED2
Status-LED
AAN: ingangssignaal op de LED-ingang.
UIT: geen ingangssignaal op de LED-ingang.
OPMERKING:
De aansturing van de LED kan vrij worden gekozen,
bijv. als het alarmsysteem is ingeschakeld. U kunt
echter ook de ingang van de status-LED met de
uitgang van de storingsuitgang (TRBL) verbinden.
Spannings-
voeding
(optioneel)
Accu
Spannings-
voeding
Status-LED
NC-sabotage-
uitgang
Storingsuitgang
Sirene-ingang -
Flitsingang -
Sirene-ingang +
Sirene-
luidspreker
JP3
