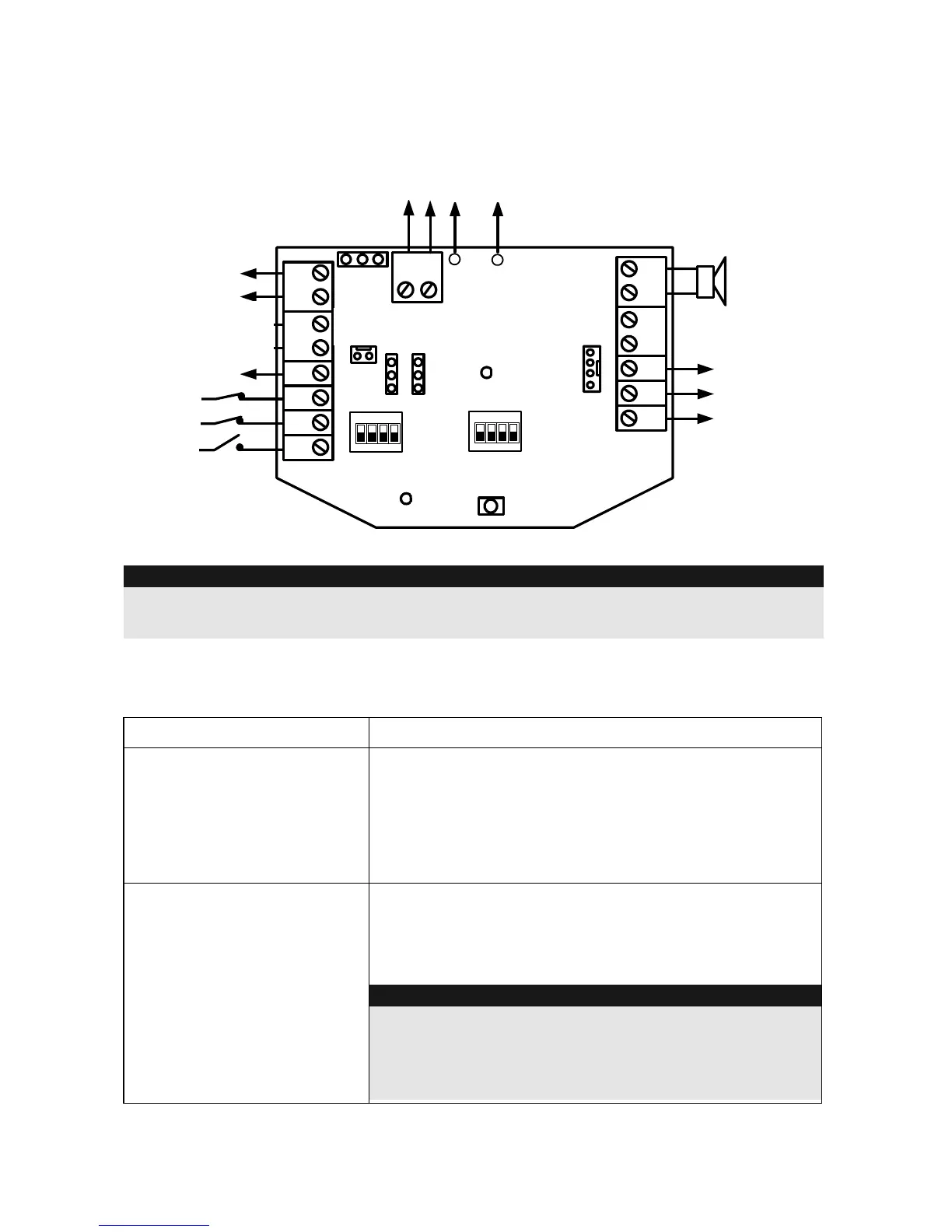

6. Inbetriebnahme
BUS
GRN
YEL
COM
BLK
SPEAKER
AUX
RED
LED
TRBL
PROX
TAMPER
F
R
C + C - ST
1234
ON
ID1
TAMPER
PS
+
-
BLK
RED
MAN
AUTO
C +
C -
TRIG STROB
LED2
POWER
To Internal
Speaker
13.8VDC ,
200 mA (max)
INT EXT
Optional
13.8VDC
1.6 A
To
Battery
Tamper Output
(0.5A, 24V N.C)
Anti Approach
Output
(0.1A, 24V N.C)
Status LED2
On/Off
Trouble Output
70 mA max
1234
ON
CONFIG
+ 12 V
COM(-)
COM(-)
(To Int.
Tamper)
HINWEIS:
Vergewissern Sie sich vor der Verdrahtung, dass die Spannungsversorgung
abgeschaltet ist!
6.1 LED Anzeigen
LED Beschreibung
POWER
Die Power-LED beschreibt den Betriebszustand der
Sirene.
AN: Spannungsversorgung liegt an der Sirene an.
AUS: Keine Spannungsversorgung an der Sirene.
BLINKEN: Störung der Sirene.
LED2
Status-LED
AN: Eingangssignal am LED-Eingang.
AUS: Kein Signal am Eingang.
HINWEIS:
Die Ansteuerung der LED ist frei wählbar, z. B.
Alarmanlage scharf. Sie können aber auch den
Eingang der Status-LED mit dem Ausgang des
Störungsausgangs (TRBL) verbinden.
Spannungs-
versorgung
(optional)
Akku
Spannungs-
versorgung
Status-LED
NC-Sabotage-
ausgang
Störungsausgang
Sireneneingang -
Blitzeingang -
Sireneneingang +
Sirenen-
lautsprecher
