21

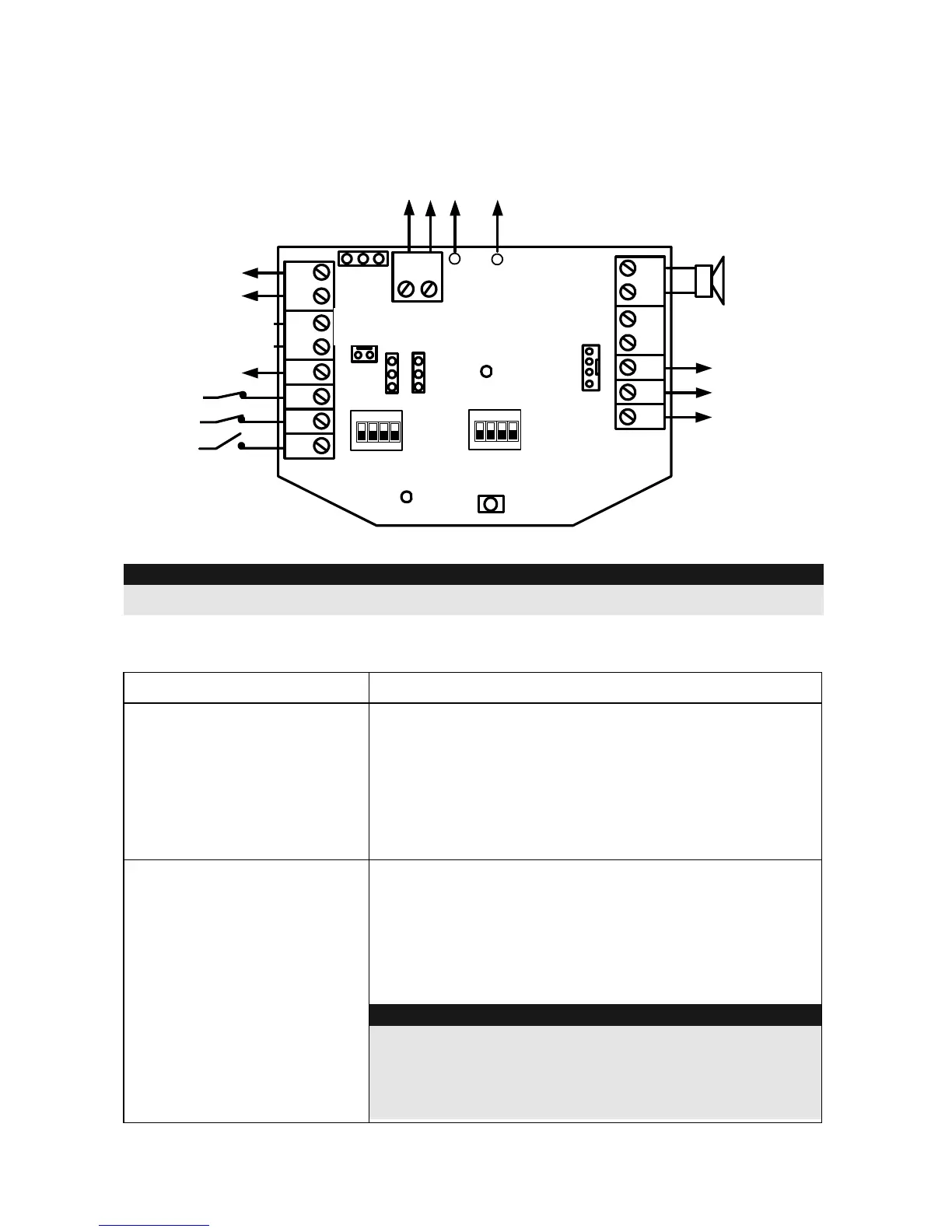

6. Mise en service
BUS
GRN
YEL
COM
BLK
SPEAKER
AUX
RED
LED
TRBL
PROX
TAMPER
F
R
C + C - ST
1234
ON
ID1
TAMPER
PS
+
-
BLK
RED
MAN
AUTO
C +
C -
TRIG STROB
LED2
POWER
To Internal
Speaker
13.8VDC ,
200 mA (max)
INT EXT
Optional
13.8VDC
1.6 A
To
Battery
Tamper Output
(0.5A, 24V N.C)
Anti Approach
Output
(0.1A, 24V N.C)
Status LED2
On/Off
Trouble Output
70 mA max
1234
ON
CONFIG
+ 12 V
COM(-)
COM(-)
(To Int.
Tamper)
REMARQUE :
Assurez que l’alimentation électrique soit hors tension avant le raccordement !
6.1 Affichages LED
LED Description
POWER
Le LED « Power » indique l’état de fonctionnement de
la sirène.
ALLUMEE : La sirène est sous tension.
ETEINTE : La sirène est hors tension.
CLIGNOTEMENT : Une panne de sirène s’est
produite.
LED2
Etat LED
ALLUMEE : Un signal d’entrée est présent au niveau
de l’entrée LED.
ETEINTE : Aucun signal n’est disponible au niveau de
l’entrée.
REMARQUE :
La commande de la sirène peut être choisie, par ex.
système d’alarme activé. Cependant, vous pouvez
également raccorder l’entrée du LED d'état avec la
sortie de panne (TRBL).
Alimentation
électrique
(optionnel)
Batterie
Alimentation
électrique
LED d’état
Sortie
anti-sabotage NC
Sortie de panne
Entrée de sirène -
Entrée de
flash -
Entrée de sirène +
Haut-parleur
de sirène
JP3
