Accuphase C-2810 - Headphone Hum Noise Countermeasure

Accuphase Laboratory Inc.
Issued 2007-2-28
MODEL : C-2810
SUBJECT : The measure against hum noise with usingthe head phone.
項 目 : ﾍｯﾄﾞﾎｰﾝ時のﾊﾑﾉｲｽﾞ対策
No. C-2810-003

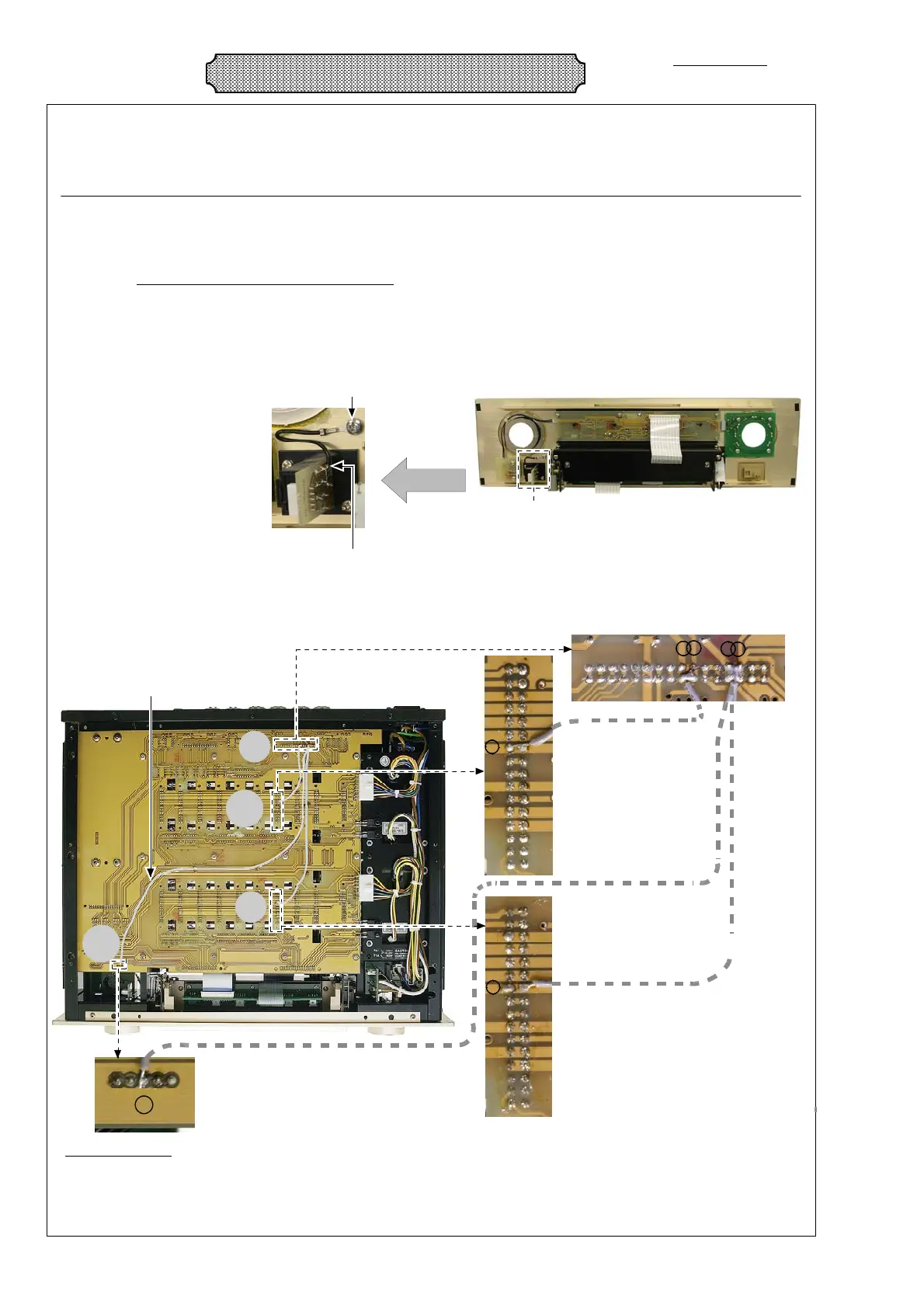

Back View of Front-Panel
(ﾌﾛﾝﾄﾊﾟﾈﾙ背面図)
Details ; The grand line of head receiver Ass'y is deleted and 3 type leads are added
to a mother board.
詳 細 ; ﾍｯﾄﾞﾎｰﾝAss'yのｸﾞﾗﾝﾄﾞ線を削除し、ﾏｻﾞｰﾎﾞﾄﾞにﾘｰﾄﾞ線を3本追加する。
Preparation Parts /準備部品
Jumper Wire 3-kinds(26th wire) 80mm,200mm,400mm 1pc.each(Total 3pcs.)
ﾘｰﾄﾞ線 (26番線) 長さ 80mm,200mm,400mm 各1本 計3本
Service Information
BTTOM VIEW (底面)
K10
Connector
K9
Connector
Head Phone Ass'y
ﾍｯﾄﾞﾌｫﾝAss'y(716-0757-00)
K26
Connector
K9 and K26 are wired from 3rd & 4th from
K4right.andK10iswiredfrom7&8th.
K4右から3,4番目よりK9とK26へ､
7,8番目よりK10へ配線
Wire(80mm)
リード線
Countermeasure level / 対策ﾚﾍﾞﾙ : L=
22
①②
③
④
⑤
⑥
⑦
Awireiscutatthe
root of Ass'y.
Ass'yの根元で線を切断
The screw of the wire attached
on the panel is removed.
ﾊﾟﾈﾙに取付けてある線のﾈｼﾞを
外す。
12345
1
2
3
4
5
6
7
1
2
3
4
5
6
7
87654321
①②
③
④
⑤
⑥
⑦
①
③
①
②
Caution / 注意
(Ex/例)：RoHs対応品 (温度範囲250～450℃)
Solder/ハンダ ：SN100C
Solder Gun/ハンダゴテ ：PX-201
Solder Chip/こて先 ：PX-2RT-B
The ground wire attached
Head phone Ass'y in rear
side of front panel is
deleted.
ﾌﾛﾝﾄﾊﾟﾈﾙ裏側ﾍｯﾄﾞﾌｫﾝ
Ass'yからのｱｰｽ線を削除
The pattern side of a
mother board is wired
like step④,⑤,⑥,⑦.
ﾏｻﾞｰﾎﾞｰﾄﾞのﾊﾟﾀｰﾝ側へ
ｽﾃｯﾌﾟ④⑤⑥⑦の様に
配線する。
K4
K10
K9
K26
K4
Connector
④
⑤
⑥
⑦
⑧
Wire(400mm)
リード線
Wire(200mm)
リード線
Alineisfixedseveral
places by glue gun
.
線をﾛｶﾒﾙﾄにて数ヵ所固定
Connect to the
3rd of a center.
中央の3番目に
接続
Connect to the
7thfromatop.
上から7番目に
ﾘｰﾄﾞ線を接続
Connect to the
7thfromatop.
上から7番目に
ﾘｰﾄﾞ線を接続
This unit RoHs-corresponds.
本機はRoHs対応品のため､使用するハンダと
ハンダゴテは必ず指定の物を使用しなけれ
ばいけません。
