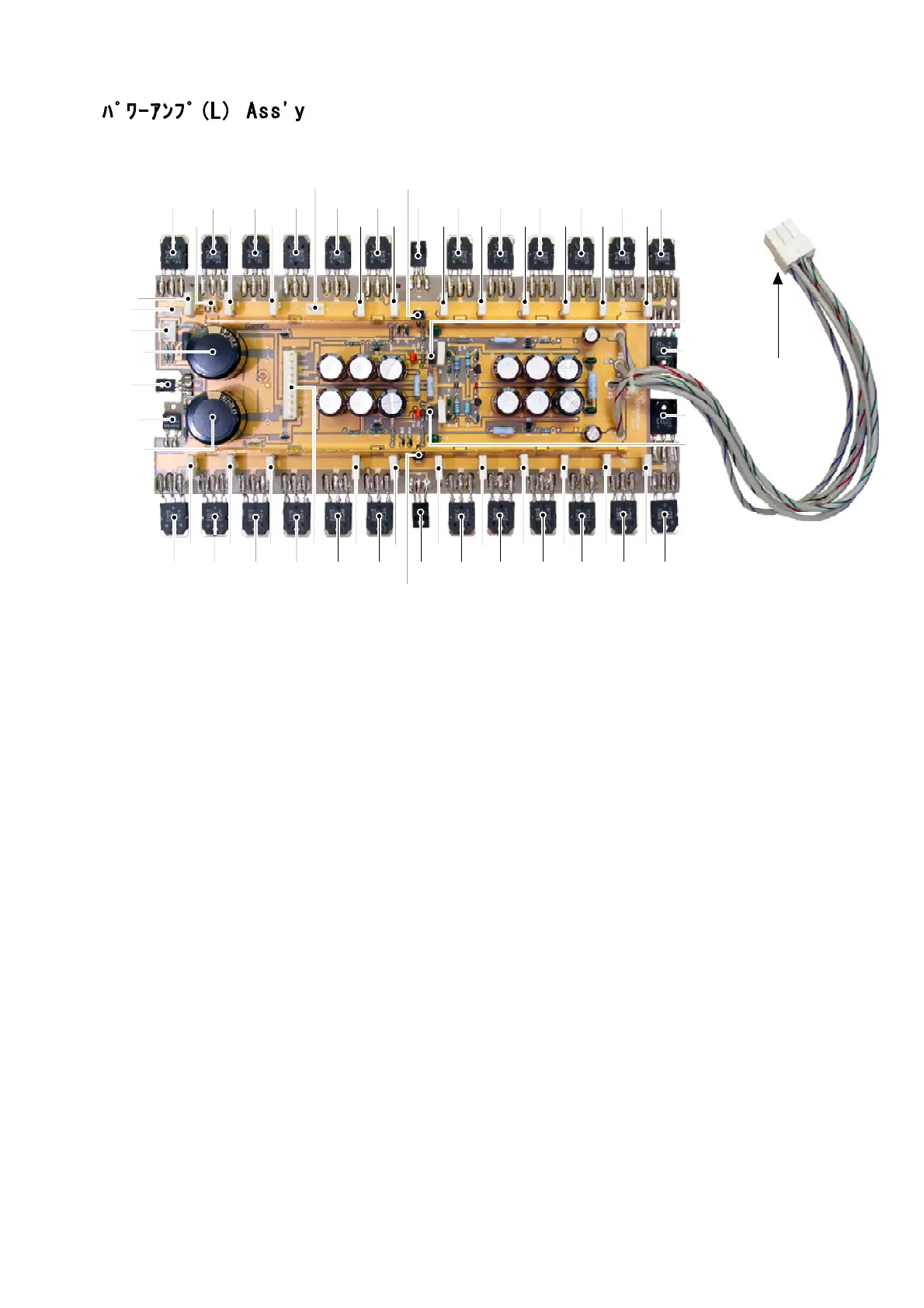

Accuphase M-8000 - Page08_Power(L)717-0073

Po
w
er
A
mp
A
ssembly(L) (717-0073-00)
－８－
Electrolytic C1,2 CE692WG2B102BAQ 1000uF/120V
Capacitor C5～8,11～14 CE04W2A221LXV 220uF /100V
ｱﾙﾐ電解ｺﾝﾃﾞﾝｻ C9,10,15,16 CE04W2A471VR 470uF /100V
C21,22 CE04W2D220PB 22uF / 200V
Ceramic Capactior C17,18 CC92CH2H151J 151pF /500V
磁器ｺﾝﾃﾞﾝｻ C26～29 CC92CH2H101J 100pF /500V
C32,33 CC92CH2H470J 47pF / 500V
Polyester Film C19,20 CF922MF2E104KD-A 0.1uF / 250V
Capacitor C23,24 CF922MF2E473KD-A 0.047uF/250V
ﾎﾟﾘｴｽﾃﾙｺﾝﾃﾞﾝｻ
Polypropylene C30,31 CQ922N2A103JAPSF 0.01uF /100V
Capacitor
ﾎﾟﾘﾌﾟﾛﾋﾟﾚﾝｺﾝﾃﾞﾝｻ
R3,4 RD142HA333JFS 33kΩ 1/4W
R11 RD142HA183JFS 18kΩ 1/4W
Carbon Film Resistor R12 RD142EA102JF 1kΩ 1/4W
炭素被膜抵抗器 R13,15～18 RD142EA101JF 100Ω 1/4W
R43,44,54,55 RD142EA331JF 330Ω 1/4W
R52,53 RD142EA131JF 130Ω 1/4W
Fuse Resistor R1,2,48,49 RF142EAR10J 1Ω 1/2W
ﾌｭｰｽﾞ抵抗器
Metal Film Capacitor R7 RN142HK2871FF 2.87kΩ1/4W
金属被膜抵抗器 R8,9,10 RN142HK3012FF 30.1kΩ1/4W
R14 RN143AA2R2JS-P 2.2Ω 1/4W
Oxide Metal Film R19 RS143DA680JS-P 68Ω 2W
Resistor R20 RS143DA120JS-P 12Ω 1W
金属酸化物被膜抵抗器 R47 RS143FA200JS-P 20Ω 3W
R50,51 RS143DA330JS-P 33Ω 2W
Metal Plate Resistor R5,6,21～42 RW993DJR47K-H 0.47Ω 2W
金属板抵抗器
Q17
Q19
Q28
K1
Q30
Q32
Q33
Q27
Q25 Q11
Q13
Q23 Q21
Q4
Q31
Q15
R38
R39
K3
R22
R24
Q10
Q24
Q26
Q8
Q22
Q20
R21
R32
TH1
TP1
C2
C1
R28
R40
R34
R26
R29
R31
R33
R35
R37
R41
Q18
Q16
Q14
Q12
R25
R27
R23
Q35
Q5
Q6
Q29
R42
R36
R30
Q9
Q3
Q7
K2
VR1
Q34
Connector
JackAssembly
ｺﾈｸﾀｼﾞｬｯｸAss'y
(309-2640-14)
K1 308-0308-00
Connector Plug K2 308-1023-00
ｺﾈｸﾀﾌﾟﾗｸﾞ K3 308-0408-00
TP1 (Test Point) 308-0221-00
Potentiometer VR1 583-0226-00
半固定抵抗器
Thermal Smitch TH1 369-0029-00
ｻｰﾏﾙｽｲｯﾁ
Diode D1 LN
1
VB60
ﾀﾞｲｵｰﾄﾞ D2,3,6,7,9～13 1SR139-400
Zener Diode D4,5 HZ4ALL
ﾂｪﾅｰﾀﾞｲｵｰﾄﾞ D8 HZ6C2L
Q1 2SC3478A-K
Q2 2SA1376A-K
Q3,34 2SC3902-S/T
Q4,35 2SA1507-S/T
Q5 2SC4690-O/R
Tarnsistor Q6 2SA1805-O/R
ﾄﾗﾝｼﾞｽﾀ Q7 2SC4685
Q8 2SC4793
Q9 2SA1837
Q10 2SC5358-O
Q11 2SA1986-O
Q12,14,16,18,20,22 2SC5358-O/R
24,26,28,30,32
Q13,15,17,19,21,23 2SA1986-O/R
25,27,29,31,33
