Actron CP9680 AutoScanner Plus - Ubicación del Conector de Enlace de Datos (DLC) OBD II; Conexión de la Herramienta

34
|
Guía de inicio rápido Español
573101 REV A | 02.2015
Bosch Automotive Service Solutions Inc.

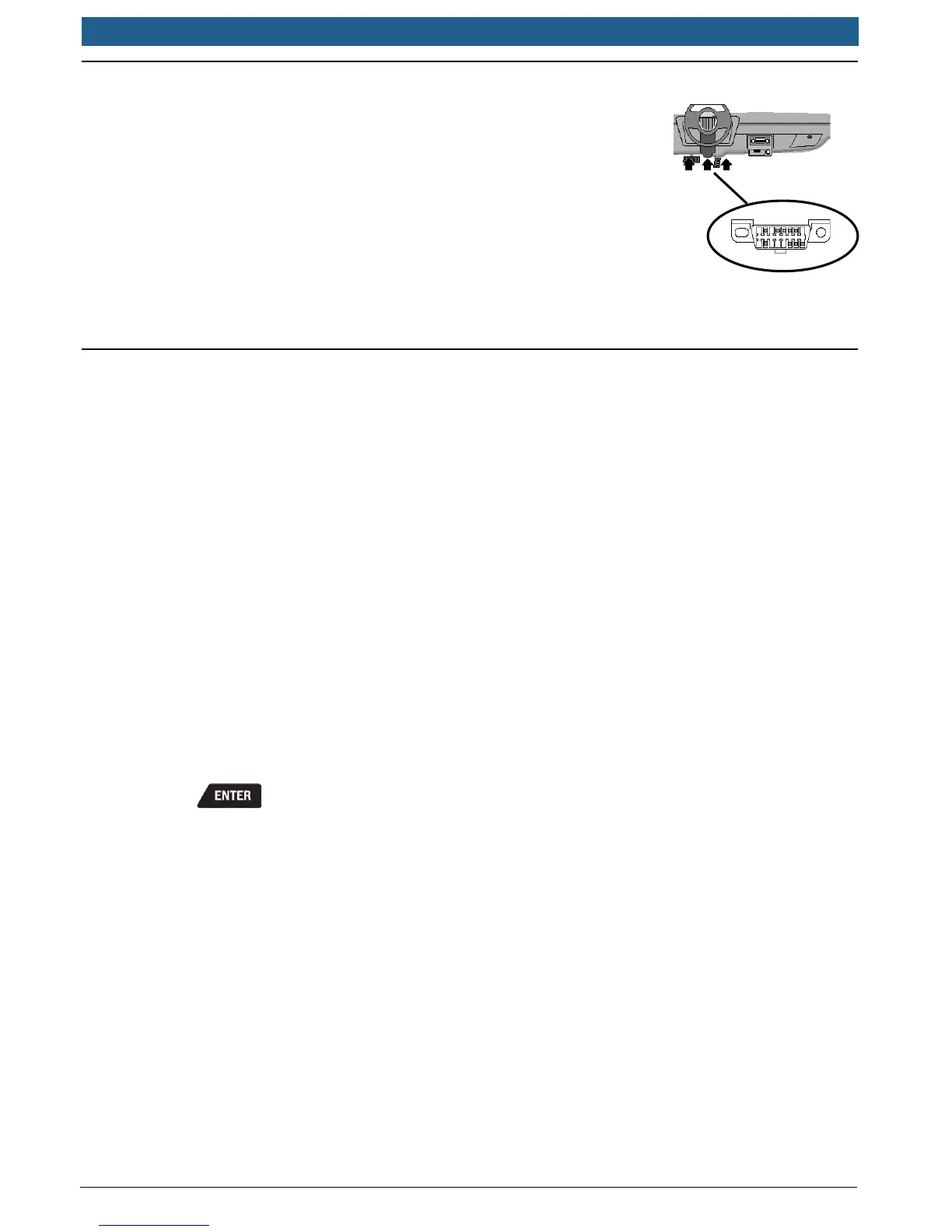

3.2 Ubicación del conector de enlace de datos (DLC) OBD II
• El conector de enlace de datos (DLC) OBD II por lo general está
ubicado debajo del tablero de instrumentos del lado del conductor.
• Consulte el manual del usuario para obtener información sobre
dónde está ubicado el DLC.
• Para obtener más información, vaya a
http://www.obdclearinghouse.com/oemdb.
NOTA: Cuando la herramienta está conectada al DLC del vehículo, la
energía para la herramienta proviene del vehículo.
3.3 Conexión de la herramienta
1. Ubique el conector de enlace de datos OBD II debajo de la columna de la direc-
ción. Si no está el conector, una etiqueta debe indicar la ubicación del conector.
2. Si es necesario, quite la cubierta del conector del vehículo.
3. Coloque la llave de encendido en la posición encendido. No encienda el motor.
4. Enchufe el conector OBD II adjunto a la herramienta en el conector de enlace
de datos.
5. La herramienta intentará identicar el vehículo. Si tiene éxito, se mostrará el
vehículo identicado. Si no puede identicar el vehículo, aparecerán menús que le
permitirán seleccionar el vehículo manualmente.
6. La herramienta contiene la información de hasta 5 vehículos que ingresaron
previamente al garaje. Si ya tiene 5 vehículos en su garaje, la herramienta mostrará
un menú que le solicita qué vehículo anterior desea reemplazar por el vehículo
identicado actualmente.
7. Revise los resultados de la prueba rápida.
8. Presione para ir al Menú de Diagnóstico.
