11.01. Split Unit Electrical Connection
IMPORTANT
To minimise noise interference, Data and Power cable clearance should be maintained as much as possible.

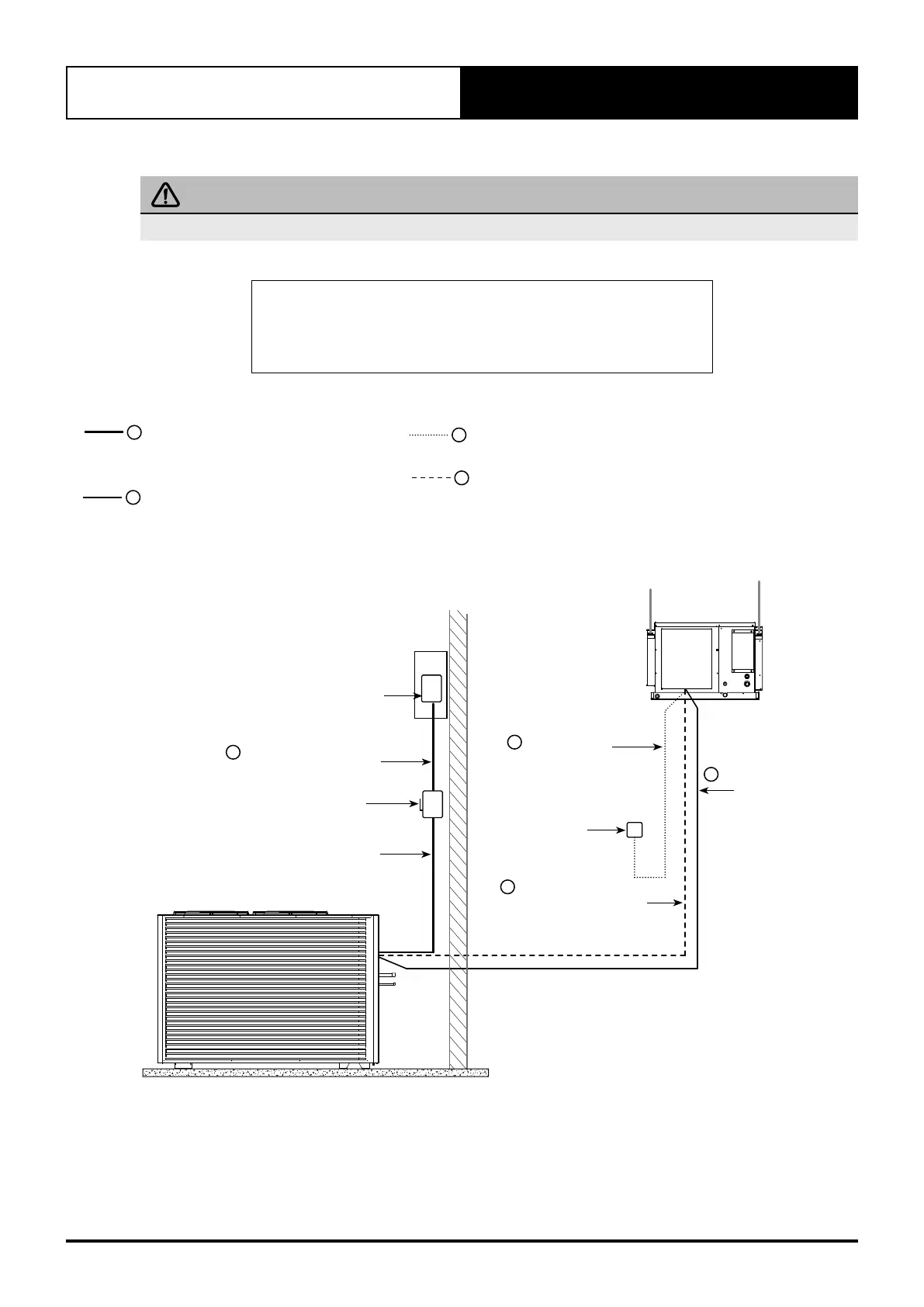

UPDATED WIRING DIAGRAM IS PROVIDED WITH THE UNIT
Outdoor Unit: Located at the back of electrical/compressor access panel.
Indoor Unit: Located at the back of electrical box cover.
MAINS WIRING (230VAC)
(Single Phase + Neutral + Earth) 50Hz
(Three Phase + Neutral + Earth) 50Hz
CONTROL WIRING (230VAC)
(Single Phase + Neutral + Earth ) 50Hz
2
1
4
3
DATA CABLE TO Wall Control
(4 Core 14/0.20 0.44mm Shielded Data Cable)
EXTRA LOW VOLTAGE DATA CONTROL WIRING
(2 Core Shielded Twisted Pair 7/0.30 (0.5mm
2
) Data Cable)
SUBMAIN TO UNIT
INDOOR
UNIT
WALL
CONTROL
SUBMAINS ISOLATOR
(Field Supplied by Installer)
SUBMAINS
CIRCUIT BREAKER
INTERCONNECTING
PCB CABLE INDOOR
TO OUTDOOR
4
DATA CABLE
(Supplied with the unit)
20m
3
INTERCONNECTING
POWER CABLE
OUTDOOR INDOOR
2
MAIN SUPPLY FROM
DISTRIBUTION BOARD
1
OUTDOOR
UNIT
