När du kommer tillbaka till laddsta-
tionen ska du ta fram ungefär en meter
extra kabel så att du har gott om kabel
att arbeta med när det är dags att anslu-
ta kabeln eller om du behöver göra kor-
rigeringar någonstans på gräsmattan.
ANSLUT AVGRÄNSNINGSKABELN
KOM IHÅG! Det måste finnas minst
1 meter kabel i en rak linje framför
laddstationens körplatta.

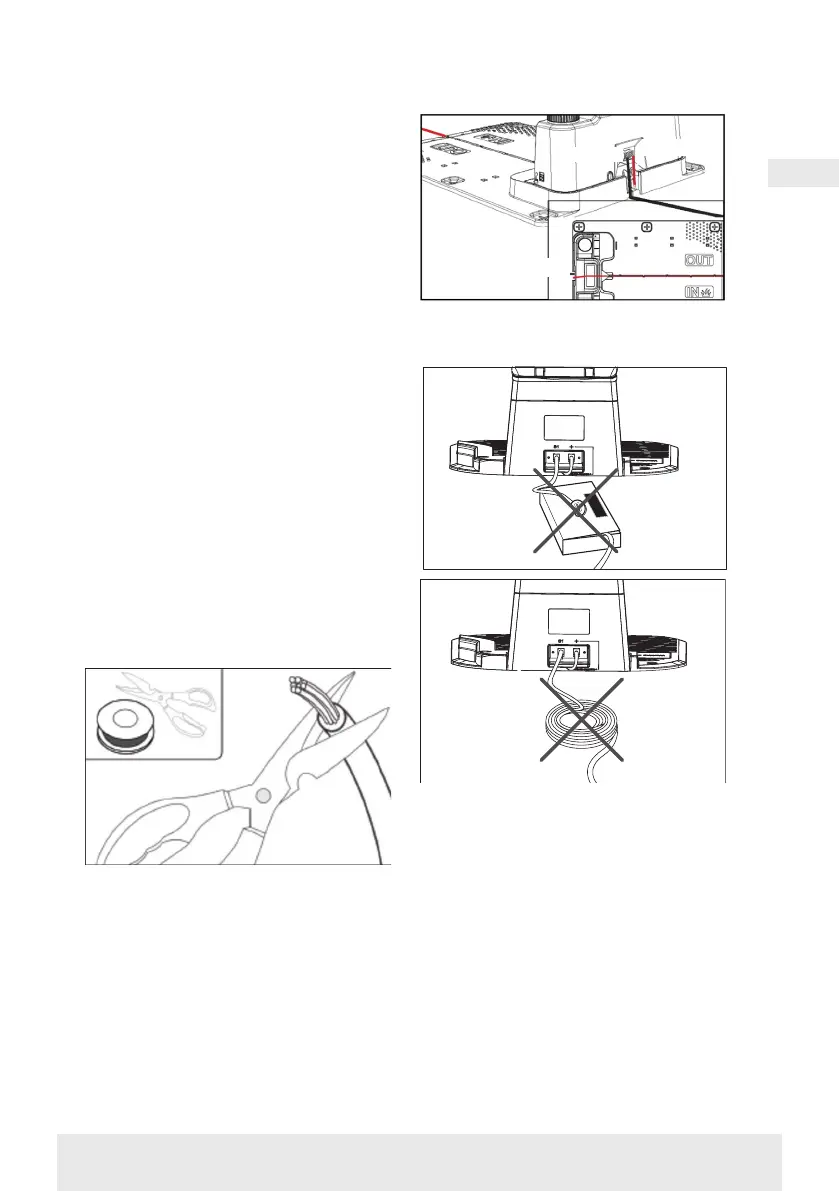

Det är viktigt att du lägger in kabeln
framifrån (till den röda kabelgenom-
föringen) under körplattan och drar ut
den på baksidan av laddstationen.
Justera kabelns längd och klipp bort
överflödig kabel.
Se till att det finns minst 1 meter extra
kabel, om möjligt, innan du klipper av
överflödig kabel.
Avlägsna isoleringen på kabeln (ta
bort plasten från kabeln) 10 mm från
ändarna. Använd en av isolering-
stängerna eller en kniv. Akta fingrarna!
Vrid metalltrådarna från kabeln så att
kabeländen blir slät.
Nu är avgränsningskabeln klar för
installation.
Sätt in avgränsningskabeln som går in
under körplattan i den röda kontakten
och kabeln som går in bakifrån i den
svarta kontakten. Om du får felkoden
”E1” på roboten, har kontakterna som
den gröna avgränsningskabeln är
ansluten till bytts ut.
SVART
SVART
RÖD
RÖD
Överflödig avgränsningskabel får inte
förvaras bakom laddstationen.
Samlingshylsa vid användning eller
förlängning av kabeln
Om det uppstår ett brott i avgränsning-
skabeln som måste repareras, eller när
man förlänger kabeln, är det viktigt att
man använder en vattentät samling-
shylsa (silikonhylsa).
Avlägsna cirka 7–10 mm av kabeln
innan du sätter in den i samlingshyl-
san (den avskurna kabeln får inte vara
synlig utanför samlingshylsan). Tryck
sedan ned den blå delen, som förseglar
samlingshylsan. Lite silikon kommer att
komma ut ur samlingshylsan.
